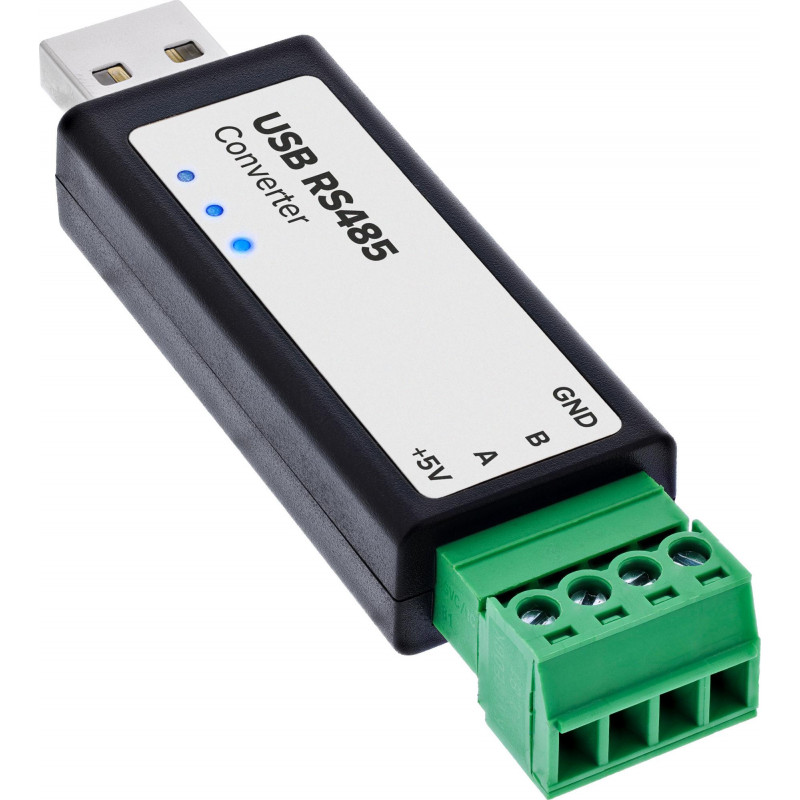

InLine® USB į RS485 serijinis konverteris su FTDI lustu

InLine® USB į RS485 serijinis konverteris su FTDI lustu pasižymi integruotu 120 Ω terminatoriumi, kuris sumažina signalo atspindžius ir užtikrina stabilų ryšį pramoninėse RS485 magistralėse. Šis adapteris leidžia kompiuteriui su USB-A prievadu tiesiogiai prisijungti prie RS485 įrenginių ir magistralių, naudojant virtualų COM prievadą, todėl esama programinė įranga gali būti naudojama be sudėtingų pakeitimų.

Privalumai profesionalams

• FTDI FT232RNL lustas užtikrina patikimą duomenų perdavimą ir ilgalaikį stabilumą.
• Automatinis krypties perjungimas pusiau dvipusiam ryšiui – nereikia konfigūruoti per RTS/CTS signalus ar programinės įrangos komandas.
• Integruotas 120 Ω terminatorius mažina signalo atspindžius, todėl ryšys išlieka kokybiškas net ilgesniuose kabeliuose.
• Apsauga nuo elektrostatinių iškrovų (ESD), apsauginiai diodai ir atstatomieji saugikliai prailgina įrenginio tarnavimo laiką.
• USB maitinamas 5 V išėjimas iki 400 mA leidžia maitinti mažos galios įrenginius.
• Būsenos indikatoriai PWR, TXD, RXD leidžia greitai diagnozuoti veikimą.

Kam tinka

Šis konverteris skirtas inžinieriams, technikams ir sistemų integratoriams, dirbantiems su pramonine automatika, pastatų automatizavimu, matavimo ir valdymo technika bei energijos stebėsena. Jis puikiai tinka Modbus RTU ir kitoms RS485 aplikacijoms, kur reikalingas patikimas ryšys tarp kompiuterio ir iki 32 įrenginių viename magistralės segmente.

Pagrindinės specifikacijos

• Prekės ženklas: InLine
• MPN: 33307C
• Produkto tipas: USB į serijinį RS485 adapteris
• Serijinės sąsajos tipas: RS-485
• Lustas: FTDI FT232RNL
• Šeimininko jungtis: USB-A male
• Įrenginio jungtis: RS485 screw terminal
• Kontaktų priskyrimas: GND, A, B, +5 V
• Perdavimo greitis: 300–512 000 bps
• Perdavimo režimas: Pusiau dvipusis su automatiniu krypties perjungimu
• Maksimalus RS485 kabelio ilgis: iki maždaug 1,2 km
• Maksimalus USB kabelio ilgis: iki maždaug 5 m
• Magistralės dalyviai: iki 32 įrenginių viename segmente
• Terminatorius: integruotas 120 Ω
• +5 V išėjimas: USB maitinamas, maks. 400 mA
• USB apsauga: 200 mA PTC saugiklis, ESD apsauga
• RS485 apsauga: apsauginiai diodai, atstatomasis saugiklis
• Būsenos indikatoriai: PWR, TXD, RXD
• Palaikomos operacinės sistemos: Windows XP/7/8/8.1/10/11, Linux, macOS, Android, Windows CE
• Darbinė temperatūra: -40 °C iki +85 °C
• Drėgmė: 5 % iki 95 % RH, ne kondensuojantis
• Kilmės šalis: Kinija
• Muitų tarifų numeris: 8536699099

Patarimas: prieš prijungdami įrenginį, įsitikinkite, kad magistralės gale esantis terminatorius yra įjungtas tik viename taške – tai padės išvengti signalo atspindžių ir užtikrins stabilų ryšį.
