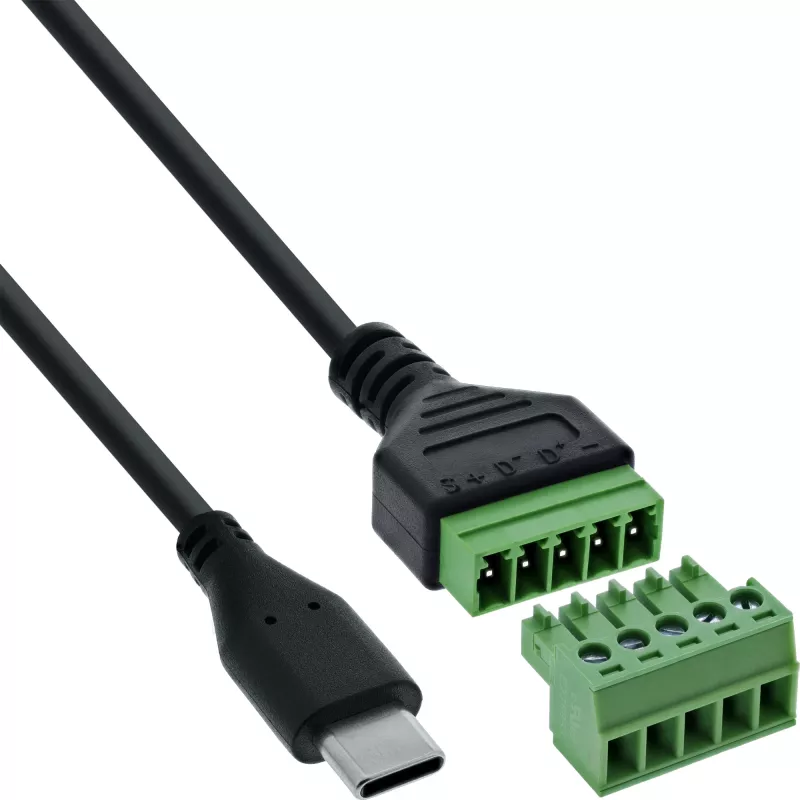

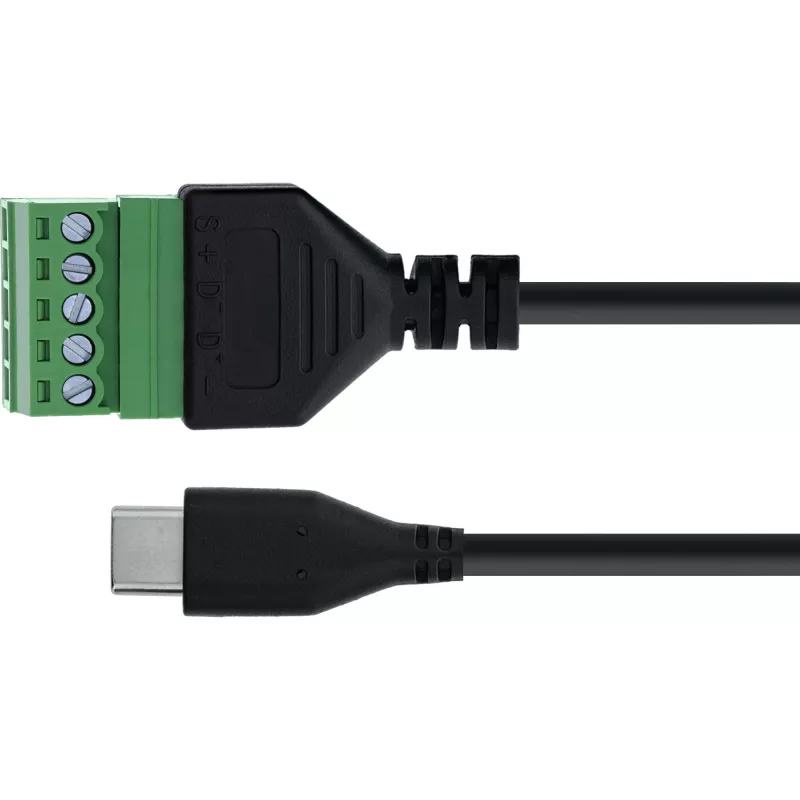

InLine 92504E laidas jungtis USB-C / gnybtų blokas, 5 kontaktų, juoda, žalia

InLine 92504E adapteris sujungia USB-C 2.0 jungtį ir 5 kontaktų gnybtų bloką, leidžiantį greitai ir be litavimo prijungti USB signalus prie valdiklių, bandymų stendų ar įterptinių sistemų. Gnybtų bloko kontaktai aiškiai pažymėti (1: –, 2: D+, 3: D–, 4: +, 5: S), todėl laidų prijungimas yra tikslus ir be klaidų. Integruotas 1 m ilgio laidas sumažina montavimo darbus ir leidžia iš karto naudoti įrenginį.

Šis adapteris yra idealus sprendimas inžinieriams, technikams ir kūrėjams, kuriems reikia patikimai ir greitai prijungti USB-C įrenginius prie atvirų signalų grandinių. Gnybtai su slėginėmis plokštelėmis ir 5,0 mm žingsniu palaiko 16–26 AWG laidus, o užveržimui pakanka plokščio atsuktuvo iki 2,5 mm. EVA izoliacinis sluoksnis apačioje apsaugo nuo trumpojo jungimo, kai blokas montuojamas ant laidaus paviršiaus.

Pagrindinės techninės savybės

• Sąsaja: USB-C 2.0, kištukas
• Laido ilgis: ~1 m (PVC, integruotas)
• Kontaktų skaičius / priskyrimas: 5 gnybtai / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Jungimo technologija: Sraigtinis gnybtas su slėgine plokštele, 5,0 mm žingsnis
• Jungiamų laidų skerspjūvis: 16–26 AWG
• Valdymas: Plokščiu atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 0,7 A vienam kontaktui
• USB darbinė įtampa (VBUS): 5 V DC
• Bandymo įtampa (izoliacija): 300 V AC / 1 min.
• Izoliacijos varža: ≥ 10 MΩ esant 300 V DC
• Darbinė temperatūra: –20 °C iki +105 °C
• Izoliacinis sluoksnis: EVA izoliacija apačioje
• Matmenys (gnybtų blokas): apie 50 × 21,2 × 18,4 mm (ilgis × plotis × aukštis)
• Svoris: 31 g
• Atitiktis: RoHS, TÜV
• Kilmės šalis: Taivanas
