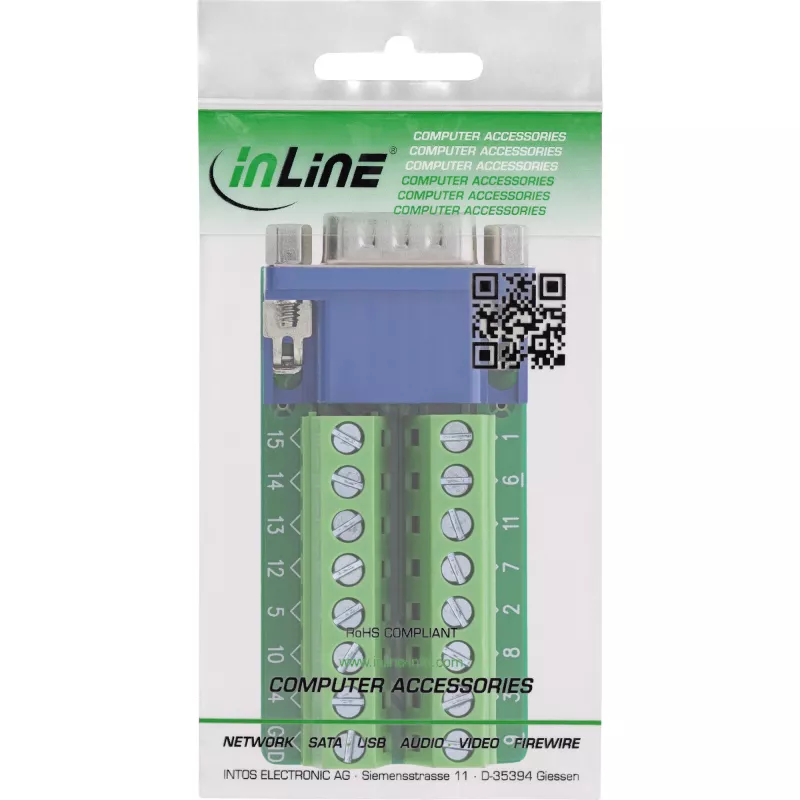

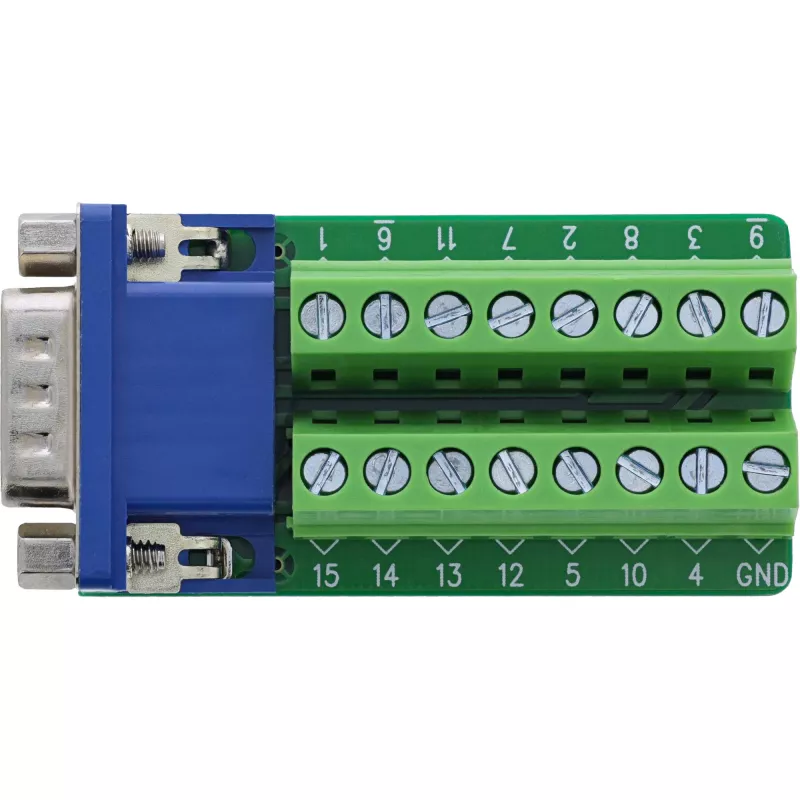

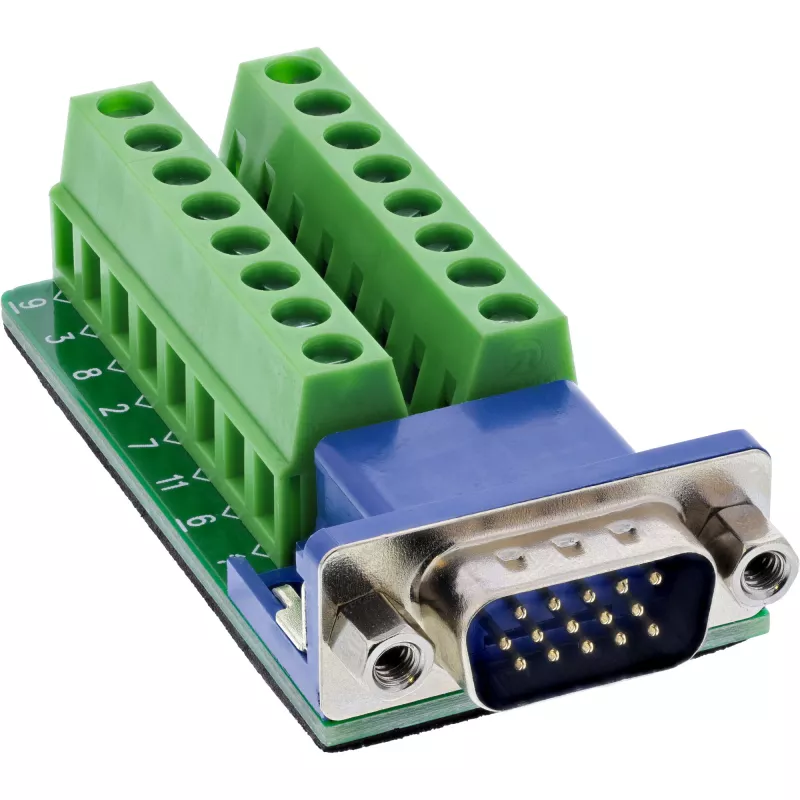

InLine 92503B gnybtų blokas, VGA (HD15) jungtis, mėlyna, žalia

InLine 92503B gnybtų blokas su VGA (HD15) jungtimi yra skirtas profesionaliam analoginių signalų sujungimui pramoninėse sistemose, vizualizacijos įrenginiuose ar prototipų kūrime. Jis leidžia greitai ir patikimai prijungti laidus be litavimo – naudojant sraigtinius gnybtus su slėgio plokštelėmis, tinkamus 18–26 AWG laidams. Montavimui pakanka plokščio atsuktuvo iki 2,5 mm.

Pagrindiniai privalumai

• Greitas montavimas: Sraigtiniai gnybtai leidžia užmegzti ryšį per kelias minutes – nereikia specialių įrankių ar litavimo.
• Stabilus mechaninis fiksavimas: VGA jungtis turi sriegį (UNC #4-40), užtikrinantį tvirtą prisukimą prie atitinkamos jungties – atspari vibracijai ir dažnam atjungimui.
• Kompaktiškas dizainas: Tik 64 mm ilgio blokas telpa net ir ankštose erdvėse, todėl lengvai integruojamas į valdymo spintas ar bandymų stendus.
• Aukšta signalo kokybė: Izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei srovei ir vardinė srovė 0,7 A vienam kaiščiui užtikrina patikimą signalo perdavimą pramoninėje aplinkoje.

Techniniai duomenys

• Sąsaja: VGA (HD15), kištukas, 2 eilės
• Jungimo tipas: Sraigtinis gnybtas su slėgio plokštele
• Laidų skerspjūvis: 18–26 AWG
• Įrankis: Plokščias atsuktuvas ≤ 2,5 mm
• Vardinė srovė: 0,7 A vienam kaiščiui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Darbinė temperatūra: –20 °C iki +105 °C
• Izoliacijos sluoksnis: EVA izoliacija apačioje
• Matmenys: apie 64 × 31 × 18 mm (I × P × A)
• Svoris: 33 g
• Spalva: Mėlyna, žalia
• Sertifikatai: TÜV, RoHS
• Kilmės šalis: Taivanas
