Vidutinės įtampos kabelis InLine 95612 Raudonas Juodas 1500V 1m 6,3mm

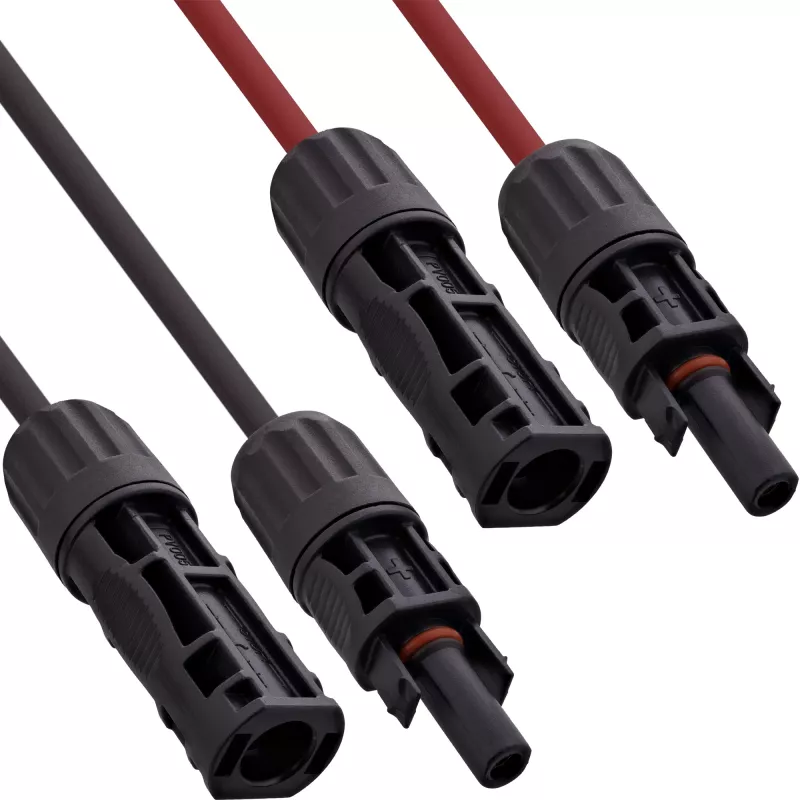

Šis saulės kabelis InLine 95612 H1Z2Z2-K, 6 mm², tiekiamas kaip pora su raudonu ir juodu saulės kištukais, skirtas fotovoltinių sistemų kabeliavimui ir ilgalaikiam patikimumui. Jis sujungia tvirtą konstrukciją su techninėmis savybėmis, tinkamomis lauko saulės elektrinių įrengimui, užtikrindamas saugų energijos perdavimą esant sistemos įtampai iki 1500 V ir laidininko skerspjūviui 6 mm². 1 m ilgio kabelis ir maždaug 6,3 mm laidininko skersmuo tinka trumpoms jungtims modulių masyvuose ir nuolatinės srovės linijose.

Privalumai

H1Z2Z2-K 6 mm² kabelis pasižymi UV ir oro sąlygoms atsparia izoliacija, sustiprinta mechanine apsauga ir suderinamais saulės kištukais raudonos bei juodos spalvų, užtikrinančiais poliškumo saugias jungtis. Jo 0,7 mm izoliacijos storis ir konstrukcija, skirta 1500 V darbinei įtampai, palaiko saugų ir patvarų nuolatinės srovės kabeliavimą fotovoltinėse sistemose, sumažindami energijos nuostolius trumpais atstumais.

Kam tinka

• Fotovoltinių modulių tarpusavio sujungimui stringų konfigūracijose
• Trumpoms nuolatinės srovės linijoms nuo modulių stringų iki kombinatorinių dėžių ar optimizatorių
• Ant stogo ir ant stogo esančioms saulės elektrinėms, veikiamoms saulės ir oro sąlygų

Pagrindinės specifikacijos

• Tipas: H1Z2Z2-K saulės kabelis su saulės kištukais (pora: raudona ir juoda)
• Laidininko skerspjūvis: 6 mm²
• Maksimali darbinė įtampa: 1500 V DC
• Ilgis: 1 m
• Laidininko skersmuo: apie 6,3 mm
• Izoliacijos storis: 0,7 mm
• Gamintojas / MPN / EAN: InLine / 95612 / 4043718334735

Kaip naudoti

Įrenkite kabelį suderindami raudoną ir juodą saulės kištukus su atitinkamu PV modulių ar sistemos komponentų poliškumu. Nutieskite kabelį vengdami aštrių briaunų ir šilumos šaltinių, pritvirtinkite tinkamais spaustukais ar kabelių raiščiais. Įsitikinkite, kad kištukinės jungtys yra visiškai sujungtos ir užfiksuotos; prieš paleisdami patikrinkite poliškumą ir įtampos suderinamumą. Ilgesniems ruožams ar didesnėms srovėms patikrinkite, ar 6 mm² skerspjūvis yra pakankamas numatomai apkrovai ir atstumui.

Rekomendacijos

Laidininko skerspjūvį rinkitės pagal srovę ir kabelio ilgį; jei abejojate, pasitarkite su kvalifikuotu saulės techniku, kad nustatytumėte tinkamą vielos dydį ir užtikrintumėte atitiktį vietiniams elektros ir PV įrengimo standartams.
