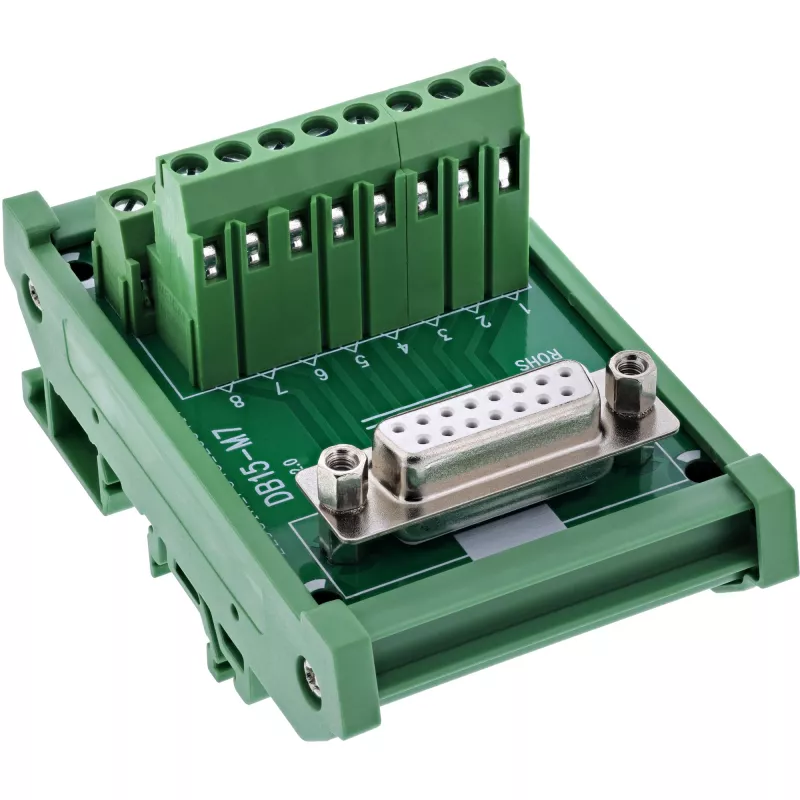

InLine 92502C gnybtų blokas / D-Sub 15 jungtis, žalia

Šis InLine 92502C gnybtų blokas su D-Sub 15 lizdu yra skirtas struktūrizuotam kabelių prijungimui valdymo spintose, bandymų stenduose, automatikos sistemose ar pastatų valdymo tinkluose. Jis išsprendžia greito ir patikimo signalo linijų sujungimo problemą, kai reikia stabiliai mechaniškai fiksuoti D-Sub jungtis ir užtikrinti aukštą signalo kokybę pramoninėje aplinkoje.

Gnybtai su sraigtinėmis jungtimis ir slėgio plokštele leidžia greitai prijungti viengyslius laidus nuo 16 iki 24 AWG, naudojant plokščią atsuktuvą iki 2,5 mm. Dviejų eilių D-Sub 15 lizdas turi montavimo sriegį (UNC #4-40), užtikrinantį tvirtą mechaninį fiksavimą su atitinkamais kištukais. Korpusas su iš anksto sumontuotu DIN bėgelio spaustuku leidžia tiesiogiai montuoti ant standartinių bėgelių, o EVA izoliacinis sluoksnis apačioje apsaugo nuo trumpojo jungimo ant laidžių paviršių.

Pagrindinės techninės specifikacijos:

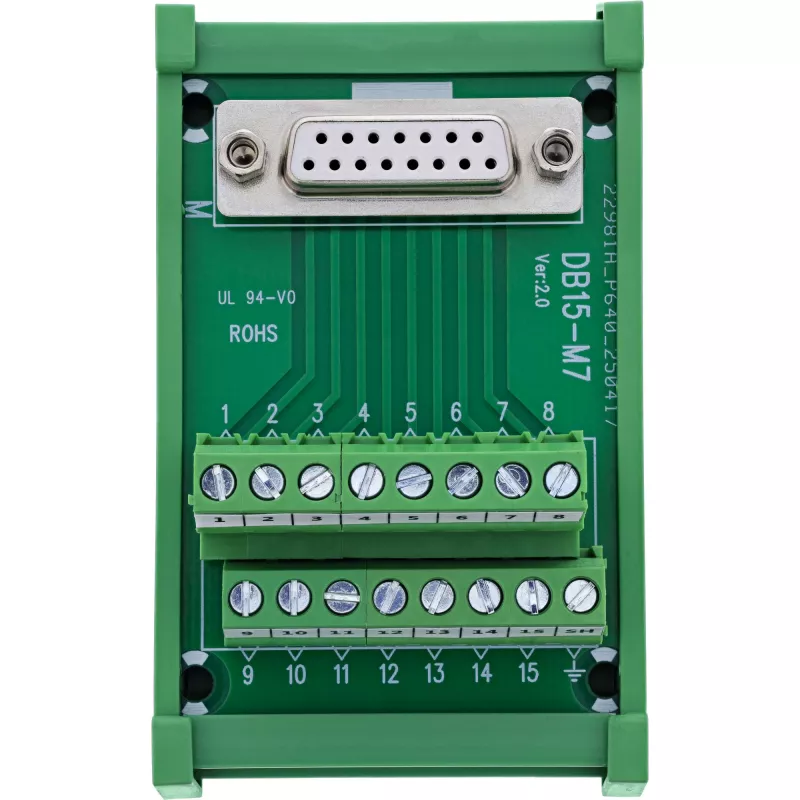

• Jungties tipas: D-Sub 15 lizdas, 2 eilių, su montavimo sriegiu (UNC #4-40)

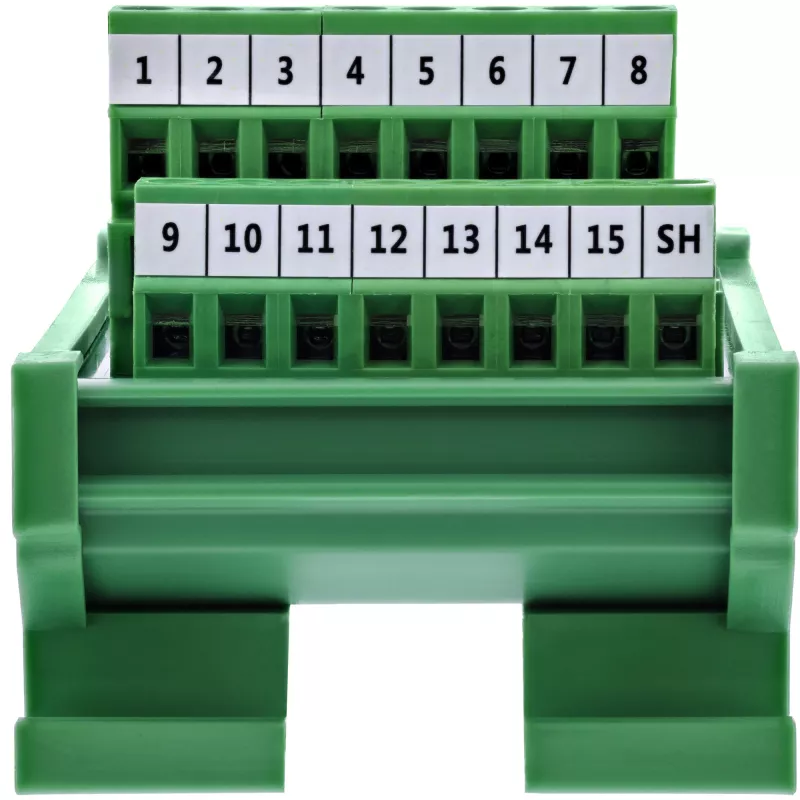

• Gnybtų technologija: Sraigtiniai gnybtai su slėgio plokštele
• Laidų diapazonas: 16–24 AWG
• Valdymas: Plokščiu atsuktuvu ≤ 2,5 mm
• Vardinė srovė: 1 A vienam kaiščiui
• Maks. darbinė įtampa: 100 V tarp dviejų signalų
• Izoliacijos varža: ≥ 10 MΩ @ 300 V DC
• Darbinė temperatūra: –10 °C iki +70 °C
• Izoliacijos sluoksnis: EVA izoliacija apačioje

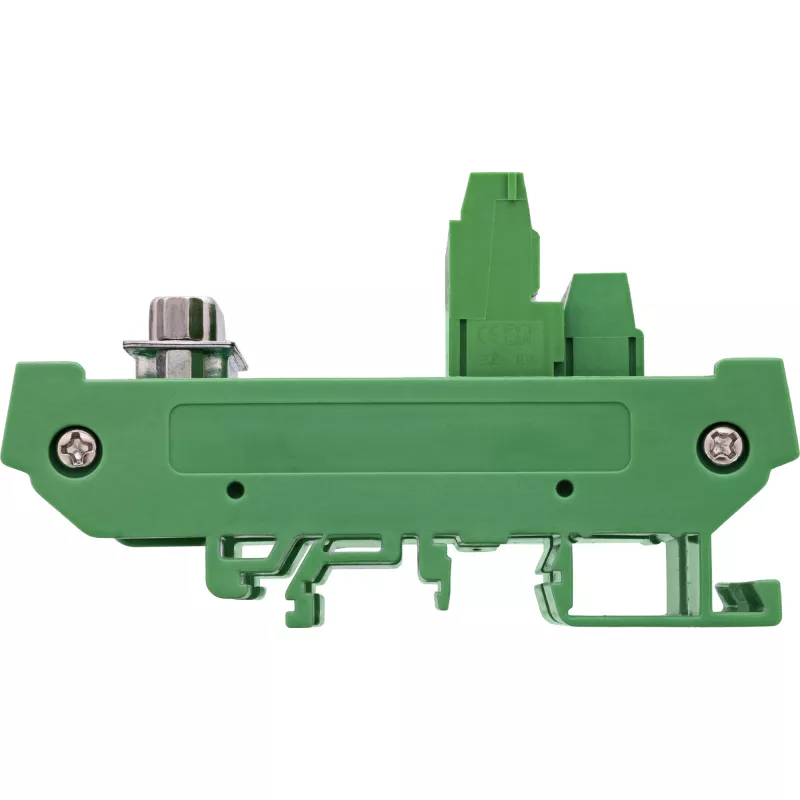

• Montavimas: Korpusas tiesioginiam montavimui ant DIN bėgelio
• Matmenys: apytiksl. 87 × 53 × 51 mm (I × P × A)
• Svoris: 95 g
• Spalva: Žalia
• Sertifikatai: RoHS, TÜV
• Kilmės šalis: Taivanas
