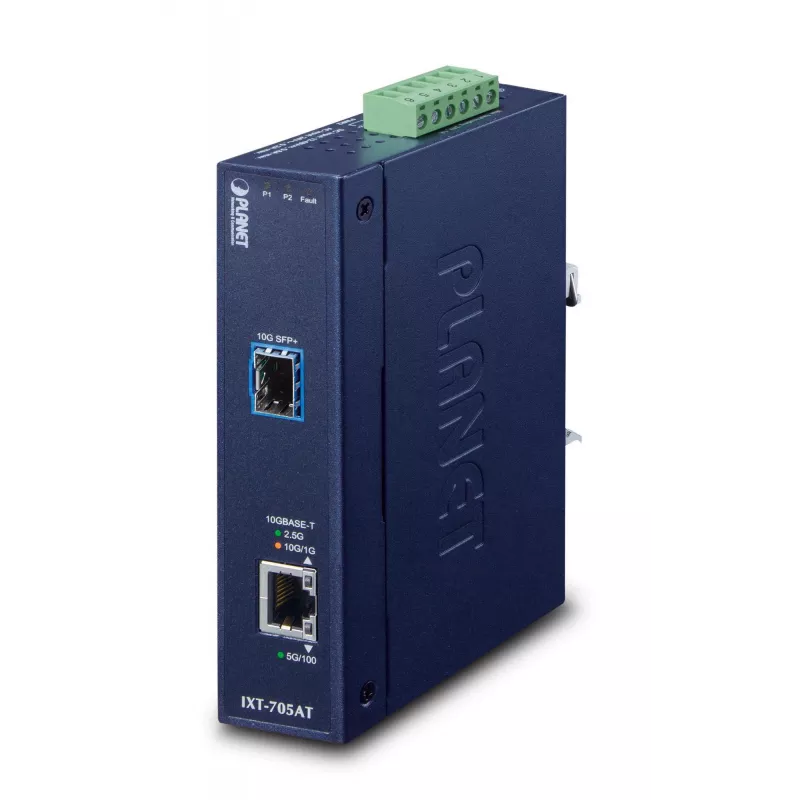

Tinklo medijos keitiklis PLANET IXT-705AT

PLANET IXT-705AT yra kompaktiškas pramoninės klasės 10G Ethernet medijos keitiklis, skirtas 10 Gigabit Ethernet tinklų plėtrai atšiauriomis sąlygomis. Jis turi vieną kelių greičių RJ45 vario prievadą (100 Mbps iki 10 Gbps) ir vieną 10GBASE-X SFP+ šviesolaidžio sąsają IP30 metaliniame korpuse su dviem maitinimo įėjimais. Įrenginys užtikrina neblokuojantį laidinį našumą, 20 Gbps vidinę magistralę ir palaiko 16K džambo rėmus, todėl tinka magistralinėms jungtims, duomenų centrų pakilimo linijoms ir tolimojo nuotolio šviesolaidiniams ryšiams plačiame temperatūrų diapazone nuo -40 iki 75 °C.

Privalumai

IXT-705AT užtikrina patikimą 10 Gbps pralaidumą be paketų praradimo, lankstų vario-šviesolaidžio konvertavimą per kištukinį SFP+ lizdą ir išplėstinį atstumą naudojant vienmodžius arba daugiamodius siųstuvus. Jo tvirtas IP30 metalinis korpusas, DIN bėgelio arba sieninio montavimo galimybės ir platus darbinės temperatūros diapazonas leidžia naudoti sudėtingose pramoninėse ir transporto aplinkose. Dvigubi nuolatinės srovės maitinimo įėjimai su plačiu įtampos palaikymu ir įmontuota ESD bei viršįtampių apsauga didina sistemos prieinamumą ir apsaugo tinklo įrangą.

Tinka

• 10 Gigabit magistralės plėtrai tarp vario ir šviesolaidžio
• Duomenų centrų pakilimo linijoms ir įmonių magistralėms
• Pramoniniams automatizavimo tinklams ir gamyklos grindų jungtims
• Transporto sistemoms, kelio spintoms ir stebėjimo tinklams

Pagrindinės specifikacijos

• Modelis: PLANET IXT-705AT
• Prievadai: 1 × kelių greičių RJ45 (100 Mbps, 1/2,5/5/10 Gbps), 1 × SFP+ (10GBASE-X)
• Vidinė magistralė: 20 Gbps
• Džambo rėmai: iki 16K baitų
• Šviesolaidžio suderinamumas: 10GBASE-SR / 10GBASE-LR (SFP+ siųstuvai, neįtraukti)
• Darbinė temperatūra: -40 iki 75 °C
• Maitinimo įėjimai: du nuolatinės srovės jungtys; palaikoma 12–48 V DC arba 24 V AC
• ESD/viršįtampių apsauga: kontaktinis ±6 kV / orinis ±8 kV; viršįtampių atsparumas ±4 kV
• Korpusas: IP30 metalinis; montavimas ant DIN bėgelio arba sienos
• Maksimalus duomenų pralaidumas: 20 000 Mbit/s

Kaip naudoti

Įstatykite IXT-705AT ant DIN bėgelio arba pritvirtinkite prie sienos tinkamame korpuse. Įdėkite suderinamą SFP+ siųstuvą į SFP+ lizdą ir prijunkite šviesolaidžio kabelį prie nuotolinio šviesolaidžio ryšio. Prijunkite vario pusės įrenginį prie RJ45 prievado naudodami tinkamą Ethernet kabelį (rekomenduojama Cat6a/Cat7 10GBASE-T). Maitinimą tiekite per nuolatinės srovės maitinimo įėjimus (jei reikia, naudokite atsarginius maitinimo šaltinius) ir patikrinkite būsenos LED indikatorius ryšiui, maitinimui ir aliarmams. Konfigūruokite prijungtą tinklo įrangą pagal poreikį; medijos keitiklis veikia laidiniu greičiu ir nereikalauja papildomos konfigūracijos.

Rekomendacijos

Patikimam 10 Gbps vario-šviesolaidžio ryšiui naudokite sertifikuotus 10G SFP+ siųstuvus ir kokybiškus šviesolaidžio kabelius, tinkančius reikiamam atstumui (daugiamodis iki ~300 m, vienmodis ilgesniems atstumams). Pramoninėse ar lauko instaliacijose naudokite tinkamą viršįtampių apsaugą ir įžeminimą, o maksimaliam veikimo laikui užtikrinti naudokite atsarginį maitinimą.
