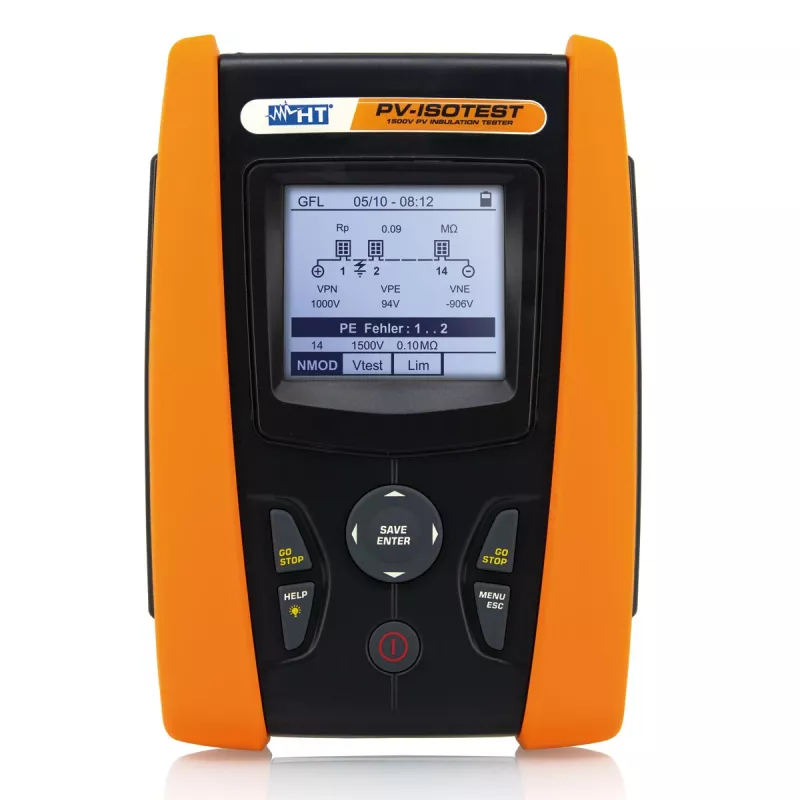

HT Instruments PV-ISOTEST izoliacijos testeris 100 MΩ (1010990)

IP65 apsaugos klasė ir iki 2000 MΩ izoliacijos varžos matavimas – štai kas pirmiausia išsiskiria šiame HT Instruments PV-ISOTEST prietaise. Jis sukurtas saulės energetikos profesionalams, kuriems reikia patikimo ir atsparaus įrankio, galinčio atlikti tiek izoliacijos, tiek kontinuity testus tiesiog vietoje, nesvarbu, ar tai būtų dulkėta stogo aikštelė, ar drėgna techninė patalpa.

Kam skirtas

PV montuotojams, techninės priežiūros specialistams ir elektros inspektoriams, atliekantiems fotovoltinių sistemų paleidimo ir periodinius bandymus. Taip pat tinka bendriesiems elektrikams, dirbantiems su CAT III 1000V ir CAT IV 600V instaliacijomis.

Pagrindinės savybės

• Izoliacijos bandymo įtampos: 50V, 100V, 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,001 MΩ iki 2000 MΩ
• Kontinuity testas su >200 mA srove, diapazonas 0,00 Ω iki 99,9 Ω
• TRMS AC/DC įtampos matavimas iki 600V AC ir 1000V DC
• Automatinis poliarizacijos indekso (PI) ir dielektrinės absorbcijos santykio (DAR) skaičiavimas
• Programuojamas bandymo laikmatis nuo 1 s iki 999 s
• Apšviestas LCD ekranas su IP65 apsauga
• USB sąsaja duomenų perdavimui ir atmintis 999 matavimams

Specifikacijos

• Izoliacijos bandymo įtampa: 50V, 100V, 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,001 MΩ iki 2000 MΩ
• Kontinuity bandymo srovė: >200 mA
• Kontinuity varžos diapazonas: 0,00 Ω iki 99,9 Ω
• DC įtampos matavimas: 0,0 V iki 1000 V
• AC įtampos matavimas (TRMS): 0,0 V iki 600 V
• Saugos klasė: CAT III 1000V, CAT IV 600V
• Ekrano tipas: apšviestas LCD
• Maitinimas: 6x 1,5V AA LR06 baterijos
• Atminties talpa: 999 matavimai
• PC sąsaja: USB
• IP apsaugos klasė: IP65
• Darbinė temperatūra: 0°C iki 40°C
• Atitinka standartus: IEC/EN 61010-1, IEC/EN 61557-2, IEC/EN 61557-4, IEC/EN 62446
• Poliarizacijos indeksas (PI) / dielektrinės absorbcijos santykis (DAR): automatinis skaičiavimas
• Bandymo laikmatis: programuojamas (1 s iki 999 s)
• Automatinis išsijungimas: taip

Kaip naudoti

Prieš atlikdami izoliacijos matavimus PV moduliuose, būtinai atjunkite masyvą nuo inverterio ir įsitikinkite, kad bandymo įtampa atitinka modulio maksimalią sistemos įtampą. Prietaiso IP65 korpusas leidžia dirbti dulkėtoje ar drėgnoje aplinkoje, tačiau saugokite jį nuo panardinimo į vandenį. Naudokite USB sąsają, kad atsisiųstumėte išsaugotus matavimus ataskaitoms ir analizei.

Patarimas: reguliariai tikrinkite bandymo laidų būklę – pažeisti laidai gali iškraipyti izoliacijos varžos rezultatus. Taip pat, prieš pradėdami matavimus, įsitikinkite, kad baterijos įkrautos, nes silpnos baterijos gali turėti įtakos bandymo įtampai.
