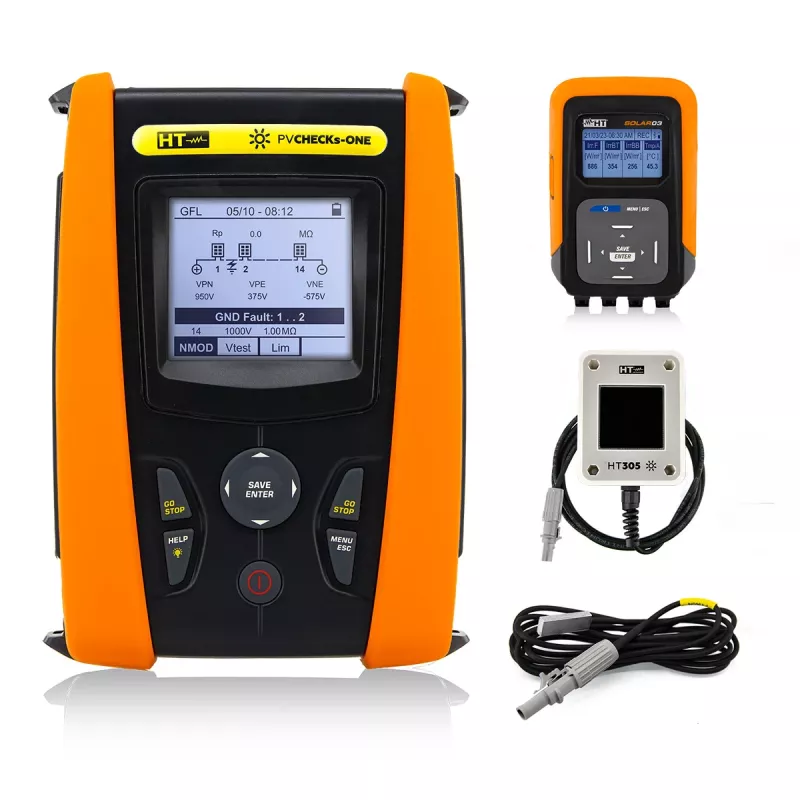

HT INSTRUMENTS PV-CHECKS ONEPLUS fotovoltinių instaliacijų testeris (1011580)

Kai saulės elektrinės paleidimo metu reikia vienu prietaisu atlikti visus saugos ir veikimo patikrinimus, HT INSTRUMENTS PV-CHECKS ONEPLUS tampa patikimu partneriu. Šis fotovoltinių instaliacijų testeris atitinka IEC/EN62446 ir VDE 0100/0105 standartus, todėl tinka tiek komerciniams, tiek dideliems privatiems projektams.

Kodėl verta rinktis

• Atlieka esminius matavimus: atviros grandinės įtampą (Voc), trumpojo jungimo srovę (Isc), izoliacijos varžą (Riso), apsauginių laidininkų tęstinumą (Rpe) ir poliškumo patikrą.
• Maksimali atviros grandinės įtampa siekia 1000V DC, o trumpojo jungimo srovė – 15A DC.
• Izoliacijos varžos matavimas atliekamas 250V, 500V ir 1000V DC įtampa, matavimo diapazonas nuo 0,01 MΩ iki 200 MΩ.
• Tęstinumo testas atliekamas 200mA srove, diapazonas nuo 0,01 Ω iki 99,9 Ω.
• Poliškumo testas padeda užtikrinti teisingą nuolatinės srovės grandinės sujungimą.
• Papildomai galima matuoti saulės apšvietimą ir temperatūrą su HT304N ir PT300N jutikliais (įsigyjami atskirai).
• Vidinė atmintis leidžia išsaugoti iki 999 matavimų rezultatų.
• USB ir „Bluetooth“ ryšys užtikrina patogų duomenų perdavimą.
• LCD ekranas su foniniu apšvietimu užtikrina aiškų rodmenų matomumą bet kokiomis apšvietimo sąlygomis.
• Įkraunamas Li-ION akumuliatorius leidžia dirbti vietose, kur nėra maitinimo šaltinio.
• IP67 apsaugos klasė – atsparumas dulkėms ir vandeniui.
• Suderinamas su TOPVIEW kompiuterine programine įranga ir HTANALYSIS mobiliąja programėle.

Techniniai duomenys

• Matavimo funkcijos: Voc, Isc, Riso, Rpe, poliškumo testas
• Maksimali atviros grandinės įtampa: 1000V DC
• Maksimali trumpojo jungimo srovė: 15A DC
• Izoliacijos testo įtampos: 250V, 500V, 1000V DC
• Izoliacijos varžos diapazonas: 0,01 MΩ – 200 MΩ
• Tęstinumo testo srovė: 200mA
• Tęstinumo varžos diapazonas: 0,01 Ω – 99,9 Ω
• Saulės apšvietimo matavimas: taip (su papildomu jutikliu HT304N)
• Temperatūros matavimas: taip (su papildomu jutikliu PT300N)
• Nuolatinės srovės galios matavimas: taip (su papildomais priedais)
• Duomenų registravimas: vidinė atmintis iki 999 matavimų
• Ryšys: USB, „Bluetooth“
• Ekranas: LCD su foniniu apšvietimu
• Maitinimas: įkraunamas Li-ION akumuliatorius
• Saugos klasė: CAT III 1000V DC, CAT III 300V AC
• Apsaugos klasė: IP67
• Suderinamumas su PC programine įranga: TOPVIEW
• Suderinamumas su mobiliąja programėle: HTANALYSIS

Kam tinka

Šis testeris skirtas elektrikams, saulės elektrinių montuotojams, techninės priežiūros inžinieriams ir įmonėms, kurios atlieka fotovoltinių sistemų paleidimo bei periodinius patikrinimus. Dėl IP67 apsaugos ir įkraunamo akumuliatoriaus jis patogus naudoti tiek lauko sąlygomis, tiek sunkiai pasiekiamose vietose.

Kaip naudoti

Prieš pradedant matavimus, įsitikinkite, kad fotovoltinė sistema atjungta nuo tinklo ir inverterio. Prijunkite testerio matavimo laidus prie atitinkamų grandinės taškų: atviros grandinės įtampai matuoti – prie teigiamo ir neigiamo polių, izoliacijos varžai – tarp grandinės ir įžeminimo, tęstinumui – tarp apsauginių laidininkų. Pasirinkite reikiamą matavimo režimą ir įtampą. Rezultatai rodomi LCD ekrane, o juos galima išsaugoti vidinėje atmintyje ir vėliau perkelti į kompiuterį per USB ar „Bluetooth“, naudojant TOPVIEW programinę įrangą arba HTANALYSIS mobiliąją programėlę.

Mūsų verdiktas

PV-CHECKS ONEPLUS – išsamus ir patikimas fotovoltinių instaliacijų testeris, atitinkantis pagrindinius pramonės standartus ir siūlantis įvairias matavimo galimybes bei patogų duomenų valdymą. Rekomenduojame tiems, kam reikia ilgalaikio ir profesionalaus sprendimo.
