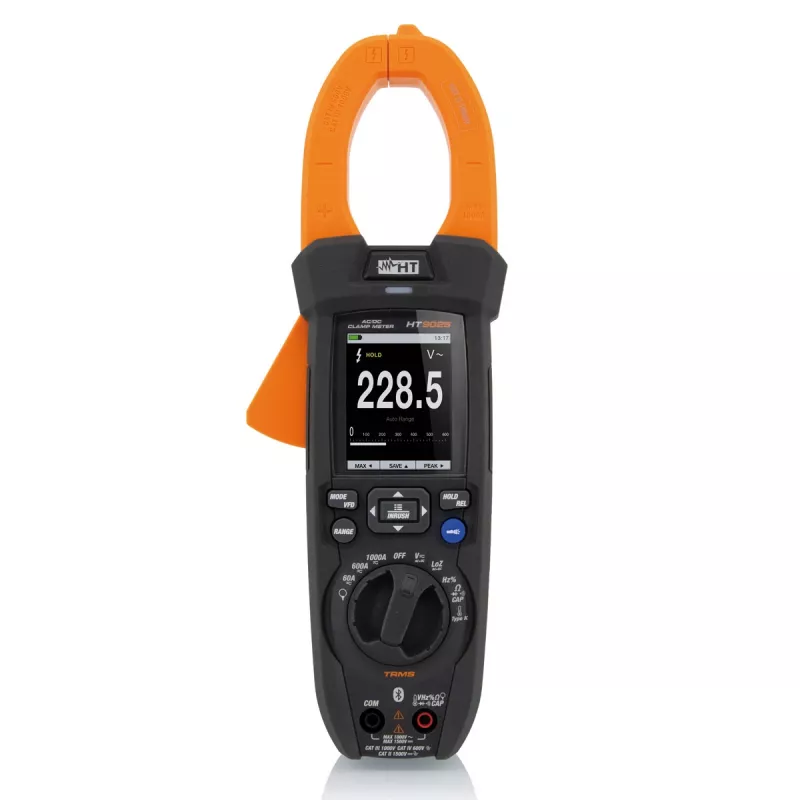

HT Instruments HT9025 skaitmeninis srovės matuoklis (clamp meter) True RMS 1000A AC/DC CAT III 1000V CAT IV 600V CAT II 1500V 6000 counts 1009025

45 mm žandikaulių anga ir 1000 A AC/DC diapazonas – tai pirmieji dalykai, kuriuos pastebi elektrikas, vertinantis HT Instruments HT9025 skaitmeninį srovės matuoklį. Šis prietaisas sukurtas tiems, kam tenka dirbti su didelės galios sistemomis: pramoniniais skirstomaisiais skydais, komerciniais objektais ir fotovoltinėmis elektrinėmis, kur reikia ne tik tikslumo, bet ir patikimos apsaugos.

Kam skirtas

Elektrikams, saulės elektrinių technikams ir techninės priežiūros inžinieriams, kurie matuoja dideles kintamosios ir nuolatinės srovės grandines, tikrina inverterius bei sujungimo dėžutes. Prietaisas pravers ir tiems, kam reikia automatinio diapazono pasirinkimo, įsijungimo srovės fiksavimo (inrush) ir žemo dažnio filtro (LPF) darbui su dažnio keitikliais.

Pagrindinės savybės

• True RMS kintamosios srovės ir įtampos matavimas – tikslūs rodmenys netiesinėms apkrovoms.
• Platus AC/DC srovės diapazonas nuo 0,1 A iki 1000 A, 45 mm žandikaulių anga.
• AC/DC įtampa iki 1000 V, varža iki 60 MΩ, talpa iki 60 mF, dažnis iki 10 MHz, temperatūra nuo -20 °C iki 760 °C.
• Įsijungimo srovės matavimas (inrush) – variklių paleidimo srovių fiksavimui.
• Žemo dažnio filtras (LPF) – stabiliems rodmenims dirbant su dažnio keitikliais.
• Bekontaktis įtampos aptikimas (NCV) – greitam saugos patikrinimui.
• MIN/MAX/PEAK fiksavimas, duomenų fiksavimas (data hold) ir apšviestas ekranas darbui tamsiuose skyduose.
• Maitinimas: 2 x 1,5 V AAA baterijos.

Specifikacijos

• Ekranas: 6000 counts, apšviestas
• Kintamoji srovė: 0,1 A – 1000 A, True RMS
• Nuolatinė srovė: 0,1 A – 1000 A
• Kintamoji įtampa: 0,1 V – 1000 V, True RMS
• Nuolatinė įtampa: 0,1 V – 1000 V
• Varža: 0,1 Ω – 60 MΩ
• Talpa: 0,001 nF – 60 mF
• Dažnis: 0,001 Hz – 10 MHz
• Temperatūra: -20 °C iki 760 °C (-4 °F iki 1400 °F)
• Žandikaulių anga: 45 mm
• Saugos kategorija: CAT IV 600 V, CAT III 1000 V, CAT II 1500 V (PV)
• Automatinis diapazonas: taip
• Bekontaktis įtampos aptikimas (NCV): taip
• Įsijungimo srovė (inrush): taip
• Žemo dažnio filtras (LPF): taip
• Duomenų fiksavimas: taip
• MIN/MAX/PEAK fiksavimas: taip
• Maitinimas: 2 x 1,5 V AAA baterijos

Kaip naudoti

Prieš pradedant matavimus, įsitikinkite, kad žandikauliai visiškai uždaryti aplink laidininką – tai užtikrina tikslą srovės rodmenį. Matuojant saulės modulių grandines, naudokite CAT II 1500 V DC diapazoną ir įjunkite žemo dažnio filtrą, kad išvengtumėte inverterių keliamų trukdžių. Įsijungimo srovės režimas pravers tikrinant variklių paleidimo sroves.

Patarimas: dirbdami su fotovoltinėmis sistemomis, visada patikrinkite, ar prietaisas nustatytas į tinkamą saugos kategoriją (CAT II 1500 V DC), ir prieš matuodami nuimkite įtampą, jei įmanoma. Reguliariai tikrinkite baterijų įkrovą – silpnos baterijos gali iškreipti True RMS rodmenis.
