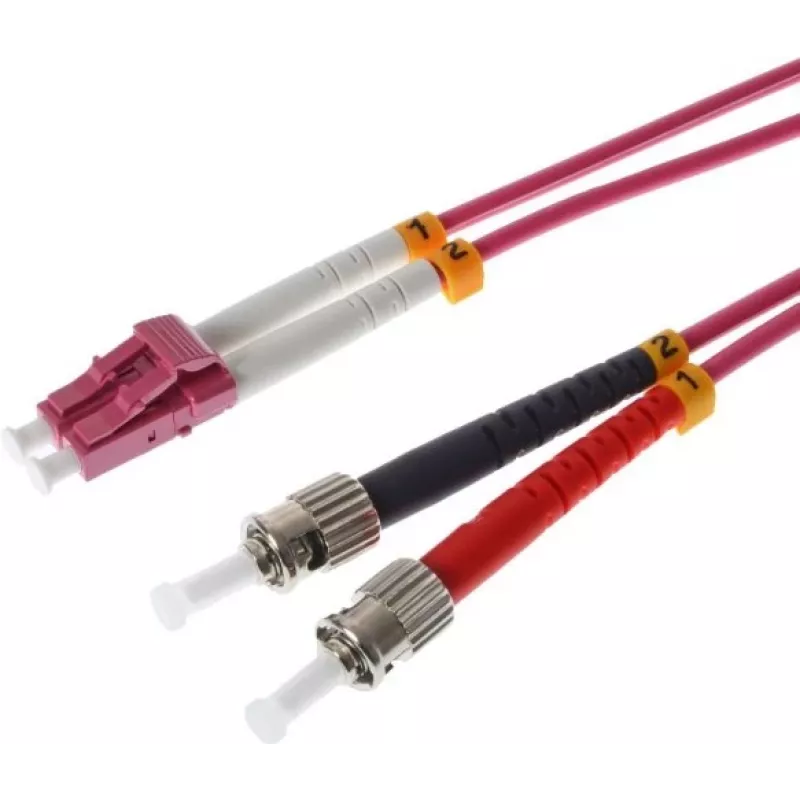

Skaidulinis optinis kabelis Helos 3 m OM4 LC/ST

Šis Helos 3 m OM4 daugiamodis dupleksinis skaidulinis kabelis su 50 µm šerdimi skirtas didelės spartos duomenų perdavimui tinklo ir InfiniBand aplinkose. Viename gale yra LC jungtis, o kitame – dvi ST jungtys, užtikrinančios suderinamumą su įvairiais tinklo įrenginiais ir siųstuvais-imtuvais. OM4 klasės stiklo šerdis ir 3 m ilgio apvalkalas užtikrina mažą slopinimą ir pastovų signalo kokybę trumpo ir vidutinio nuotolio jungtyse.

Privalumai

Kabelis palaiko OM4 daugiamodės skaidulos charakteristikas, siūlydamas didesnį pralaidumo-atstumo santykį nei žemesnės OM klasės, tinkamas 10G/40G ir kai kurioms 100G jungtims trumpais atstumais. LC į dvigubą ST konfigūracija suteikia praktinį lankstumą, kai reikia sujungti LC siųstuvus-imtuvus su ST įranga. 50 µm šerdis ir dupleksinė konfigūracija užtikrina pilną dvipusį ryšį, išlaikant standartinį daugiamodį modalinį pralaidumą ir mažus įterpimo nuostolius tinkamai sumontavus.

Tinkamas naudoti

• Duomenų centrų trumpo nuotolio kelių gigabitų jungtims
• InfiniBand sąsajoms ir didelio našumo skaičiavimo jungtims
• Įmonių tinklo įrangai su mišriais LC ir ST prievadais
• Pataisų skydeliams ir optiniams skirstytuvams stelažų aplinkose

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM4
• Šerdies skersmuo: 50 µm
• Ilgis: 3 m
• 1 jungtis: LC (viena)
• 2 jungtis: Dvi ST
• Konfigūracija: Dupleksas
• Tipinis naudojimas: Trumpo ir vidutinio nuotolio optinės jungtys

Kaip naudoti

Prijunkite LC galą prie LC suderinamo siųstuvo-imtuvo ar prievado, o dvi ST jungtis įstatykite į atitinkamus ST lizdus kitame įrenginyje, užtikrindami teisingą orientaciją ir tvirtą fiksaciją. Venkite lenkti kabelį per rekomenduojamą minimalų lenkimo spindulį, o jungtis laikykite švarias ir be dulkių prieš jungiant; jei reikia, naudokite skaidulų valymo įrankį. Nutieskite kabelį per kabelių valdymo padėklus arba stelažų kanalus, kad išvengtumėte mechaninio įtempimo, ir pažymėkite abu galus, kad būtų lengviau prižiūrėti ir šalinti trikdžius ateityje.

Rekomendacijos

Kad pasiektumėte optimalų veikimą, naudokite Helos OM4 kabelį aplinkose, kuriose reikalingos OM4 specifikacijos, ir derinkite su suderinamais OM4 siųstuvais-imtuvais bei jungiamąja įranga. Laikykite jungtis švarias, laikykitės lenkimo spindulio ribų ir venkite aštrių kilpų. Jungtims, artėjančioms prie OM4 viršutinės atstumo ribos pagal konkrečius kelių gigabitų standartus, prieš diegiant patikrinkite nuorodos biudžetą ir modalinį pralaidumą atitinkama matavimo įranga.
