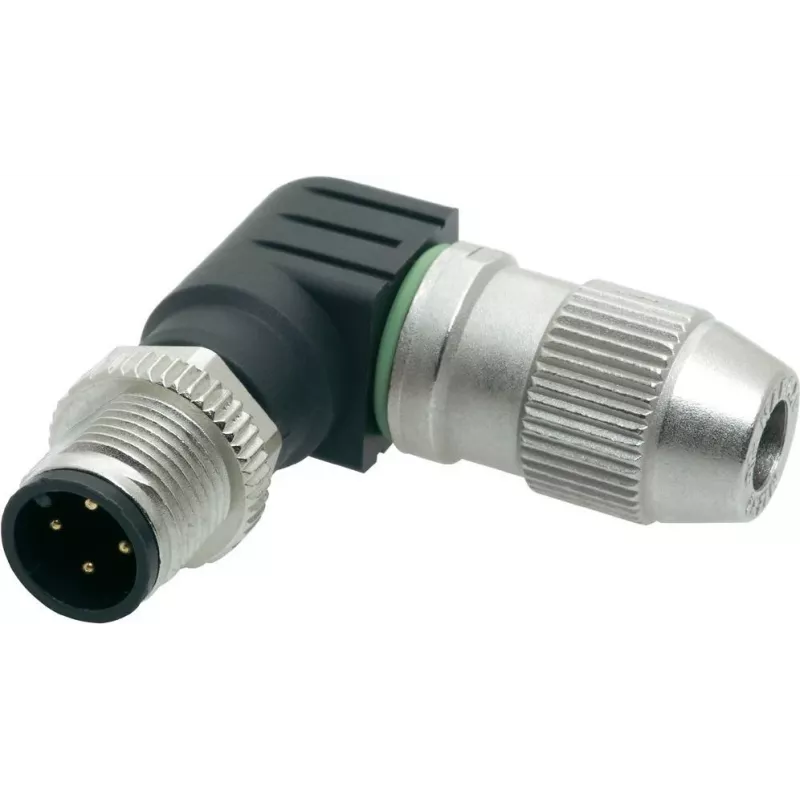

Kampinis M12 jungtis Harting M12 21 01 140 5, 4 kontaktų – signalo/duomenų jungtis

Harting M12 21 01 140 5 – tai kampinė 4 kontaktų M12 jungtis, skirta patikimam signalų ir duomenų perdavimui pramoninėje aplinkoje. Kompaktiškas M12 formatas su lenktu korpusu leidžia efektyviai nutiesti kabelius ir montuoti ribotoje erdvėje, pavyzdžiui, valdymo spintose, prie jutiklių, pavarų ar valdymo modulių. Kampinė konstrukcija sumažina kabelio apkrovą ir padeda išvengti trukdžių su gretimais komponentais.

Privalumai

Kampinė geometrija užtikrina tvarkingą kabelio išvedimą ir lengvesnį montavimą ten, kur tiesi jungtis trukdytų. Keturi kontaktai suteikia standartinį signalo ir žemos galios duomenų ryšį, o tvirtas korpusas atlaiko daugkartinius prijungimo ciklus. Kompaktiški matmenys padeda išlaikyti tvarkingą kabelių rišimą ir sumažina kabelio užkabinimo riziką.

Tinka

• Pramoniniams jutikliams ir keitliams
• Pavaroms ir vožtuvų valdikliams
• Mašinų valdymo skydams ir I/O moduliams
• Automatinės linijos instaliacijai ribotose vietose

Pagrindinės techninės specifikacijos

• Jungties formatas: M12, 4 kontaktai (4 polių)
• Montavimo orientacija: kampinis (90°) korpusas, geresniam kabelio tiesimui
• Paskirtis: signalo ir žemos galios duomenų perdavimas
• Kontaktų išdėstymas: 4 kontaktai, tinkami tipiniam jutiklių/pavarų pajungimui
• Mechaninis patvarumas: suprojektuota daugkartiniam prijungimui ir atjungimui (pramoninė kokybė)
• Korpusas: kompaktiškas, tinkamas montavimui ankštose erdvėse

Naudojimas

Paruoškite kabelį – nuimkite išorinę izoliaciją ir atskirus laidininkus pagal įrenginio schemą. Įstatykite laidininkus į kontaktus, laikydamiesi teisingo kontaktų priskyrimo, ir užfiksuokite pagal jungties surinkimo instrukciją. Sumontuokite kampinę jungtį ant įrenginio ar skydo, priveržkite fiksavimo mechanizmą nurodytu sukimo momentu (jei taikoma) ir patikrinkite tęstinumą bei signalo kryptį prieš paleisdami sistemą.

Rekomendacijos

Naudokite kampinę M12 jungtį ten, kur kabelio išvedimo kryptis ir vietos apribojimai reikalauja stačiojo kampo sprendimo. Įsitikinkite, kad jungtis suderinama su atitinkama lizdo puse, ir laikykitės pramonės geriausios praktikos dėl ekranavimo bei įžeminimo, kad išlaikytumėte signalo vientisumą elektriškai triukšmingoje aplinkoje.
