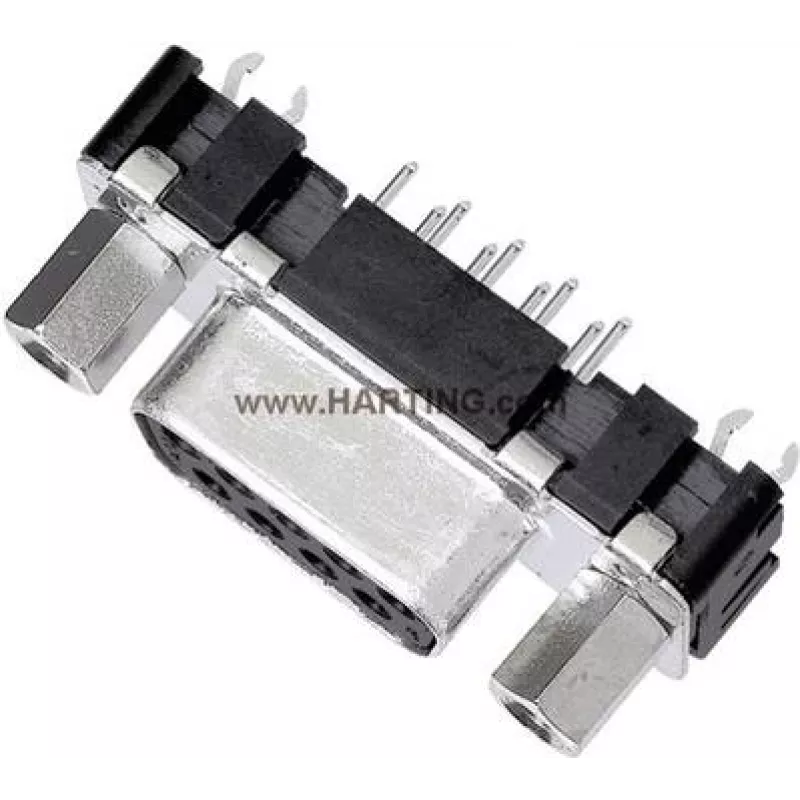

D-Sub jungtis Harting 09 66 251 6512, 15 kontaktų, litavimo, 180° orientacija

Harting D-Sub jungtis su 15 litavimo kontaktų ir 180° orientacija skirta patikimiems elektriniams ryšiams valdymo ir pramoninėje įrangoje. Ši per montavimo angą skirta D-Sub sąsaja užtikrina stabilų mechaninį fiksavimą ir patvarius lituotus kontaktus signalinėms bei žemos įtampos jungtims.

Privalumai

180° kontaktų orientacija supaprastina išvedžiojimą ant spausdintinės plokštės ar korpuso viduje bei pagerina prieinamumą montavimo metu. Tvirtas metalinis D-Sub korpusas užtikrina ekranavimą ir mechaninę apsaugą pramoninėje aplinkoje, o litavimo kontaktai sukuria ilgaamžes jungtis, atsparias vibracijai ir temperatūros svyravimams.

Tinka

• Valdymo spintoms ir pramoninės automatikos įrangai
• Skydinėms sąsajoms ir prietaisų priekiniams skydeliams
• Kabelio-plokštės mazgams, kai reikalinga standartinė 15 kontaktų D-Sub jungtis
• Signalo paskirstymui ir nuosekliojo ryšio jungtims

Pagrindinės specifikacijos

• Jungties tipas: D-Sub 15 kontaktų, litavimo (per montavimo angą)
• Orientacija: 180° kontaktų išvedimas, tinkamas montavimui už plokštės ar skydelio
• Kontaktų formatas: 15 kontaktų, tinkamų signaliniams ir žemos įtampos laidams
• Korpusas: Standartinis D-Sub metalinis gaubtas, užtikrinantis mechaninę apsaugą ir pagrindinį ekranavimą
• Montavimo būdas: Per montavimo angą, lituojant prie plokštės arba surenkant į skydelį su lituotais laidais

Naudojimo instrukcija: Paruoškite plokštę ar skydelį su atitinkamomis montavimo angomis, užtikrindami teisingą 180° orientaciją. Įstatykite jungtį, kad metalinis korpusas prisiglaus prie paviršiaus, ir lituokite kiekvieną kontaktą pagal standartinę litavimo per angą praktiką. Po litavimo patikrinkite, ar jungtys yra visiškai suvilgytos ir mechaniškai tvirtos. Naudojant skydeliniuose mazguose, pritvirtinkite jungties korpusą tinkamais tvirtinimo elementais ir patikrinkite suderinamumą su atitinkamu 15 kontaktų D-Sub kištuku.

Rekomendacijos

Naudokite su fliusu suderinamą litavimo medžiagą ir temperatūros reguliavimo lituoklą, kad būtų užtikrintos nuoseklios jungtys. Venkite per didelės mechaninės apkrovos lituotiems laidams, naudodami kabelių įtempimo mažinimo priemones, ir užtikrinkite tinkamą ekranavimo tęstinumą, jei reikalinga apsauga nuo elektromagnetinių trukdžių.
