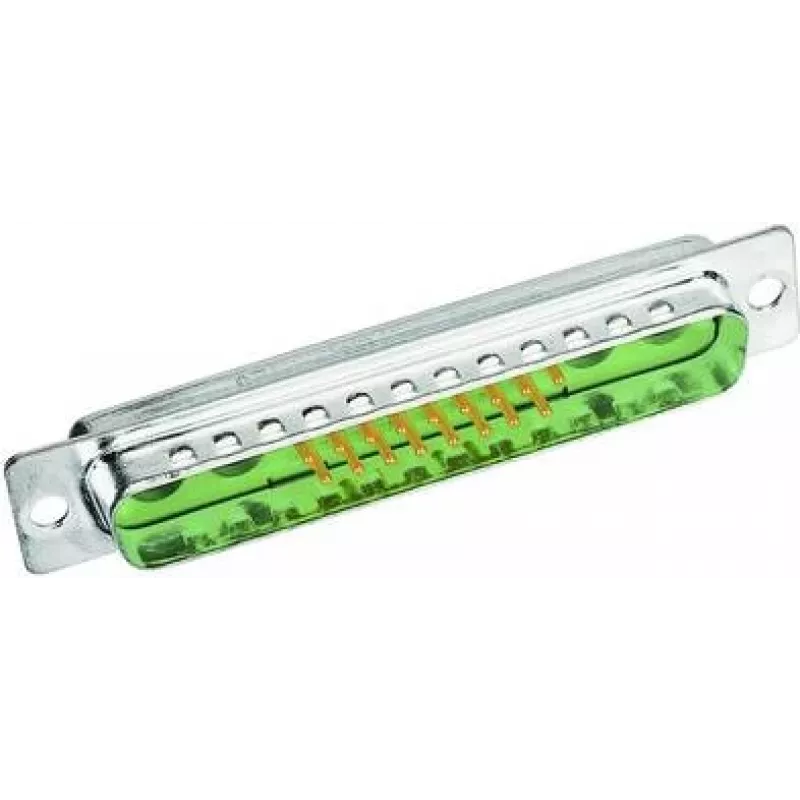

Kištukinis D-Sub 2 jungtis Harting 09 69 211 5072 žalia metalizuota

Harting 09 69 211 5072 yra D-Sub 2 tipo kištukinis laidų jungtis su litavimo kaušeliais ir žalia metalizuota apdaila. Šis jungtis sukurtas patikimam signalų ir mažos galios sujungimui elektroniniuose mazguose, valdymo pultuose ir prietaisuose. Dėl kompaktiškos formos ir litavimo kaušelių ji idealiai tinka individualiems kabelių mazgams, kur reikalingas tvirtas ir ilgaamžis kontaktas.

Kodėl verta rinktis šį jungtį?

Jungtis pagaminta iš stiklo pluoštu armuoto poliesterio, cinkuoto plieno ir vario lydinio kontaktų – tai užtikrina mechaninį stiprumą, atsparumą korozijai ir gerą elektros laidumą. Be penkių pagrindinių kontaktų, yra du papildomi specialūs kontaktai, suteikiantys daugiau lankstumo laidavime. Litavimo kaušeliai leidžia greitai ir patikimai prijungti laidus be specialių įrankių.

Pagrindinės techninės charakteristikos

• Gamintojas: Harting
• Gamintojo kodas (MPN): 09 69 211 5072
• Tipas: D-Sub 2 kištukinis jungtis
• Kontaktų skaičius: 5 pagrindiniai + 2 papildomi specialūs kontaktai
• Jungimo būdas: Litavimo kaušeliai
• Vardinė srovė: 5 A
• Korpuso medžiaga: Termoreaktingas poliesteris, armuotas stiklo pluoštu
• Apvalkalo medžiaga: Plienas, cinkuotas
• Kontaktų medžiaga: Vario lydinys
• Spalva / apdaila: Žalia metalizuota
• Atitiktis: RoHS
• EAN: 2050006145340

Kaip naudoti?

Paruoškite laidus, nuimdami reikiamą izoliacijos ilgį. Įkiškite laidininkus į litavimo kaušelius ir atlikite litavimą pagal standartinius signalinių jungčių litavimo reikalavimus. Po litavimo patikrinkite, ar lydmetalis gerai sudrėkino kontaktus ir nėra šaltų litavimo taškų. Sumontuokite jungtį į atitinkamą D-Sub korpusą arba skydą, laikydamiesi gamintojo mechaninio montavimo instrukcijų.

Rekomendacijos

Naudokite tinkamą fliusą ir lydmetalį vario lydinio kontaktams. Venkite per didelio karščio, kad nepažeistumėte termoreaktingo korpuso. Įsitikinkite, kad grandinės srovė neviršija 5 A. Siekiant ilgaamžiškumo, apsaugokite jungtis nuo korozinių aplinkų ir užtikrinkite, kad kabeliai nebūtų mechaniškai apkrauti litavimo vietose.
