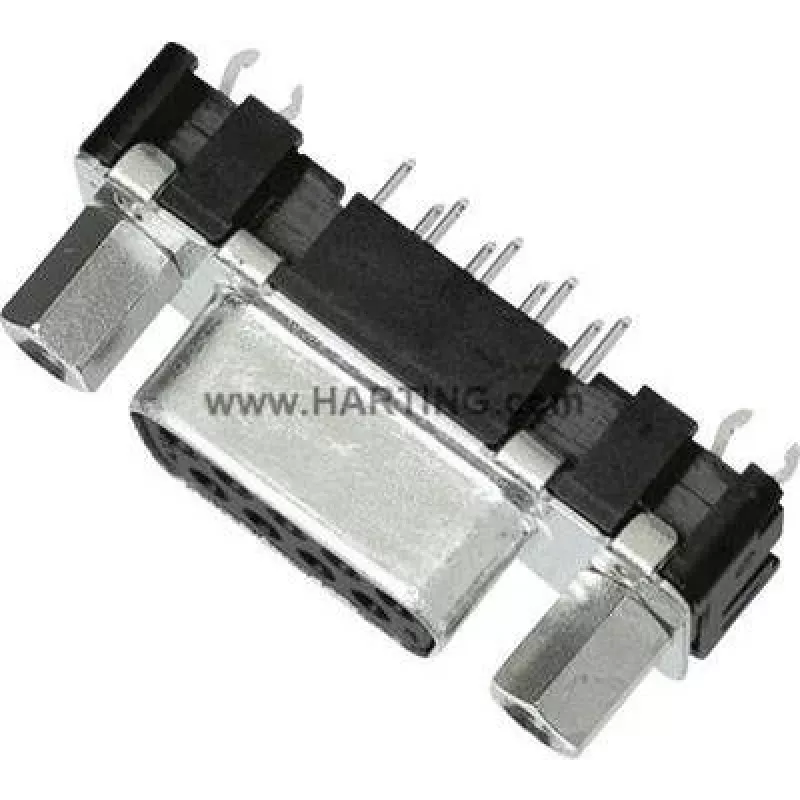

Jungtis D-Sub 2 Harting 09 66 251 6513

Harting 09 66 251 6513 yra moteriška D-Sub 2 jungtis, skirta laidų užbaigimui elektroniniuose mazguose. Ji pagaminta iš stiklo pluoštu užpildyto polibutileno tereftalato (PBTP) su plieniniais komponentais ir vario lydinio kontaktais. Ši kompaktiška, RoHS reikalavimus atitinkanti jungtis užtikrina patikimą signalo perdavimą su 6,5 A vardine srove ir 15 kontaktų. Dėl lengvos konstrukcijos (~11 g) ji tinka naudoti ten, kur svarbus mažas svoris ir patikimumas.

Privalumai

Ši jungtis pasižymi tvirtu termoplastiniu korpusu, plieniniais fiksavimo elementais ir vario lydinio kontaktais, užtikrinančiais puikų elektros laidumą. D-Sub 2 formatas ir 15 kontaktų konfigūracija leidžia taupyti vietą, o 6,5 A vardinė srovė tenkina daugelio pramoninių signalų poreikius. RoHS atitiktis ir mažas svoris palengvina montavimą bei eksploataciją.

Pagrindinės techninės specifikacijos

• Gamintojas: Harting
• Gamintojo kodas (MPN): 09 66 251 6513
• EAN: 2050000253331
• Jungties tipas: D-Sub 2, moteriška
• Kontaktų skaičius: 15
• Vardinė srovė: 6,5 A
• Korpuso medžiaga: stiklo pluoštu užpildytas PBTP (termoplastinė derva)
• Kontaktų medžiaga: vario lydinys
• Kitos medžiagos: plieniniai komponentai su danga
• Atitiktis: RoHS
• Svoris: ~11 g

Naudojimas

Paruoškite ir nuimkite laidų izoliaciją pagal reikiamą ilgį. Įstatykite laidus į atitinkamas kontaktų pozicijas ir užfiksuokite juos pagal gamintojo rekomenduojamą užspaudimo ar litavimo procedūrą. Pritvirtinkite jungtį prie skydo ar kabelio naudodami plieninius fiksavimo elementus, kad būtų užtikrintas mechaninis stabilumas ir tinkamas sujungimas su atitinkamu kištuku.

Rekomendacijos

Įsitikinkite, kad laidų skerspjūvis ir izoliacijos tipas atitinka jungties kontaktų specifikacijas bei 6,5 A vardinę srovę. Laikykitės ESD atsargumo priemonių dirbant su kontaktais ir patikrinkite mechaninį fiksavimą, kad išvengtumėte pertrūkių vibracijos aplinkoje.
