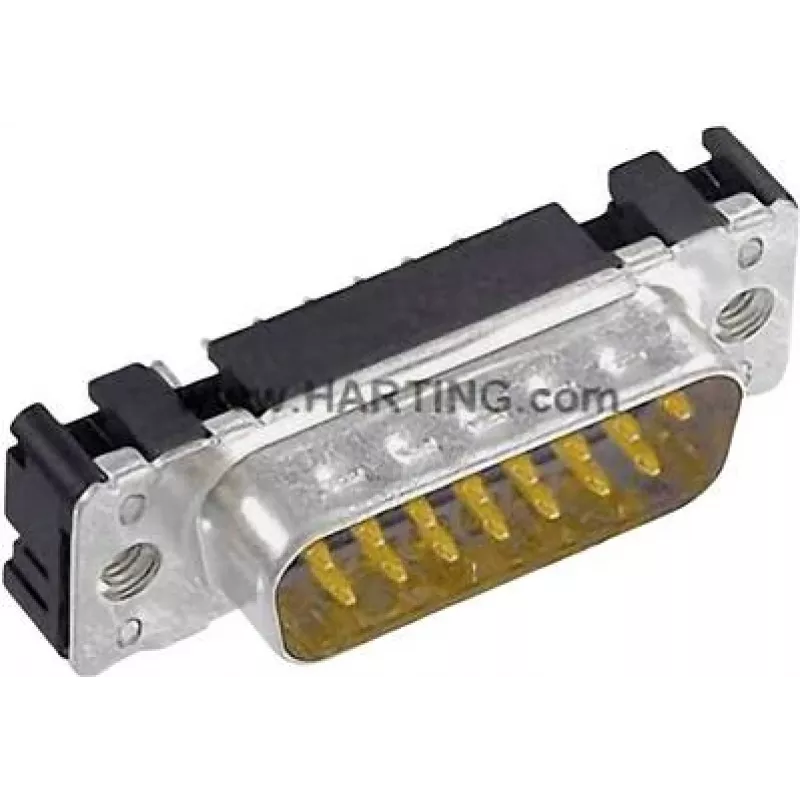

Jungtis D-Sub 2 Harting 09 65 261 6712, 15 kontaktų, vyriška

Harting 09 65 261 6712 – tai kompaktiška D-Sub 2 vyriška jungtis su 15 kontaktų, skirta banginiam litavimui. Ji sukurta patikimam signalų ir mažos galios perdavimui pramoninėse valdymo sistemose, prietaisuose ir matavimo įrangoje. Dėl termoplastiko, armuoto stiklo pluoštu, korpuso bei vario lydinio kontaktų užtikrinamas mechaninis stiprumas, atsparumas korozijai ir šiluminis stabilumas litavimo proceso metu. Ši jungtis idealiai tinka plokštės–kabelio sujungimams, kai reikalingas standartinis 15 kontaktų išdėstymas ir srovė iki 6,5 A.

Sprendžiamos problemos

Pramoninėje aplinkoje dažnai reikia kompaktiško, patikimo ir lengvai surenkamo signalinio ryšio tarp plokštės ir išorinio kabelio. Ši jungtis užtikrina standartizuotą D-Sub 15 kontaktų konfigūraciją, tinkamą banginiam litavimui, o jos korpusas iš stiklo pluoštu armuoto termoplastiko atlaiko aukštą temperatūrą litavimo metu. Vario lydinio kontaktai su cinkuoto plieno elementais garantuoja mažą pereinamąją varžą ir ilgaamžiškumą net vibracinėje aplinkoje.

Pagrindinės techninės specifikacijos

• Gamintojas: Harting
• Modelis: 09 65 261 6712
• Jungties tipas: D-Sub 2, vyriška
• Kontaktų skaičius: 15
• Vardinė srovė: 6,5 A
• Korpuso medžiaga: termoplastikas, armuotas stiklo pluoštu (PBTP/PBT)
• Kontaktų medžiaga: vario lydinys
• Kitos medžiagos: cinkuotas plienas
• Nutraukimo būdas: banginis litavimas
• Svoris: apie 6,96 g
• Atitiktis: RoHS

Naudojimo rekomendacijos

Prieš litavimą įsitikinkite, kad PCB išdėstymas atitinka D-Sub 2 pėdsaką. Litavimo metu naudokite tinkamą temperatūros profilį, kad nepažeistumėte termoplastikinio korpuso. Patikrinkite, ar 6,5 A vardinė srovė atitinka jūsų taikymo poreikius, o kabelių surinkime užtikrinkite tinkamą įtempimo kompensaciją.
