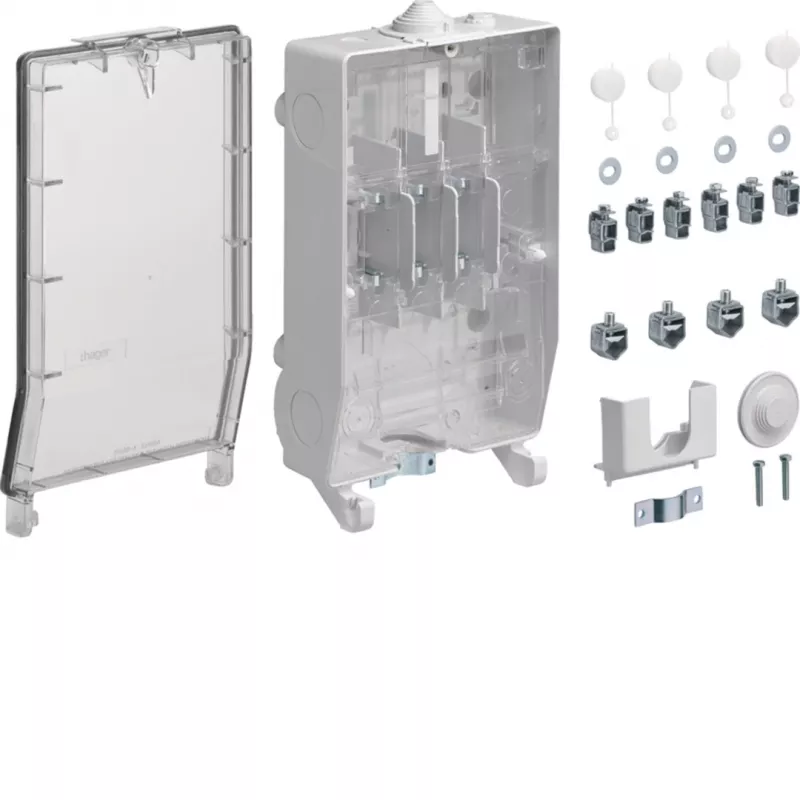

Hager ZAN334KL K3 pagrindinė prijungimo dėžutė, permatomu dangteliu, 137x245x415

Permatomas dangtis, pro kurį matosi NH00 saugikliai ir gnybtai – tai vienas iš tų sprendimų, kurie elektrikui sutaupo laiko kiekvieno patikrinimo metu. Hager ZAN334KL K3 pagrindinė prijungimo dėžutė suprojektuota taip, kad būtų galima greitai įvertinti jungčių būklę neatidarant korpuso.

Kam skirta

Elektrikams ir elektros montavimo įmonėms, įrengiančioms ar atnaujinančioms gyvenamųjų pastatų įvadinius skydus, kai reikalinga DIN VDE reikalavimus atitinkanti pagrindinė prijungimo vieta. Permatomas dangtis leidžia vizualiai patikrinti saugiklių įdėklus ir gnybtų sujungimus neatsukant varžtų.

Pagrindinės savybės

• Permatomas dangtis tiesioginei NH00 saugiklių ir gnybtų apžiūrai
• 3 polių pagrindinės linijos atšakos gnybtai, skirti 1,5–50 mm² pagrindinei linijai ir 1,5–16 mm² atšakos linijoms
• Iš anksto perforuotos kabelių įvadų angos viršuje ir apačioje – lankstus kabelių išvedžiojimas
• Termoplastikinis korpusas, šviesiai pilkos spalvos (RAL 7035), montuojamas ant paviršiaus
• Nominali įtampa 400 V AC, didžiausia srovė 160 A

Specifikacijos

• Gaminio tipas: Pagrindinė prijungimo dėžutė
• Polių skaičius: 3
• Saugiklio tipas: NH00
• Dangtis: Permatomas
• Medžiaga: Termoplastikas
• Spalva: Šviesiai pilka (RAL 7035)
• Montavimas: Ant paviršiaus
• Nominali įtampa: 400 V AC
• Nominali srovė: 160 A
• Pagrindinio gnybto skerspjūvis: 1,5–50 mm²
• Atšakos gnybto skerspjūvis: 1,5–16 mm²
• Kabelių įvadas: Viršuje ir apačioje, iš anksto perforuotas
• Matmenys (A x P x G): 137 x 245 x 415 mm

Kaip naudoti

Montuokite ant lygaus, stabilaus paviršiaus. Užtikrinkite, kad visi kabelių įvadai būtų tinkamai sandarinami, kad būtų išlaikyta IP54 apsauga. Permatomas dangtis leidžia periodiškai apžiūrėti saugiklius ir gnybtus nepertraukiant maitinimo.

Patarimas: prieš montuodami įsitikinkite, kad pagrindinės linijos kabelio skerspjūvis atitinka 1,5–50 mm² diapazoną, o atšakos – 1,5–16 mm². Periodiškai apžiūrėkite per dangtį, ar nėra perkaitimo požymių arba pažeistų saugiklių.
