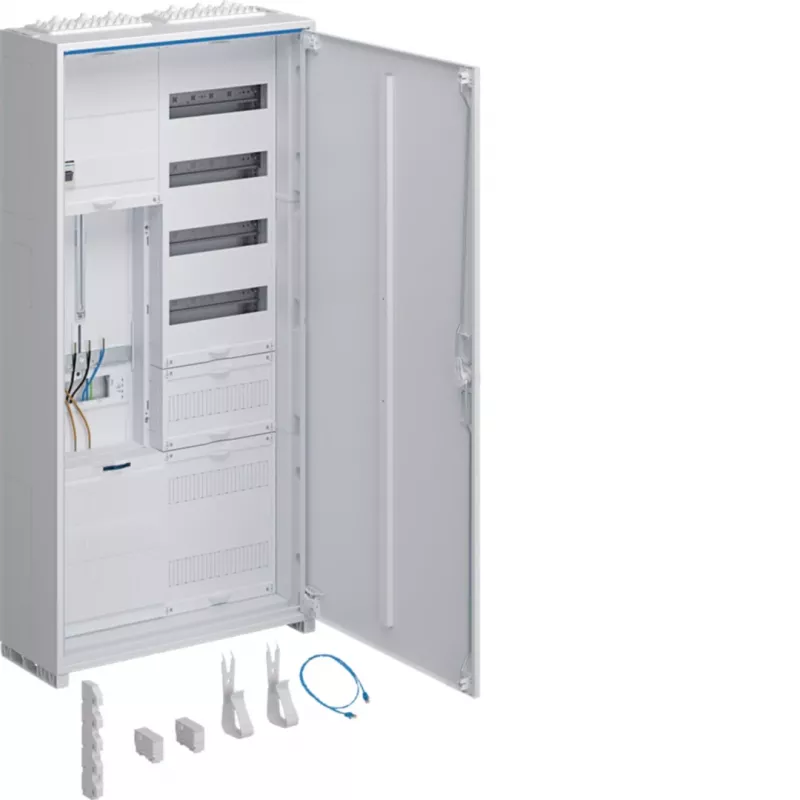

Hager universZ komplektinis skaitiklių spintelė ZB323Q15ENT, 3 taškų, 1 apskaitos laukas, APZ, Rfz, 1100x550x205 mm, balta

Elektros instaliacijose, kuriose reikalingas centralizuotas įvado, apskaitos ir paskirstymo taškas, ši Hager universZ spintelė tampa pagrindiniu mazgu. Ji suprojektuota taip, kad atitiktų VDE-AR-N 4100 reikalavimus ir užtikrintų saugų bei tvarkingą trijų fazių prijungimą.

Kam skirta

Elektrikams ir skydų montuotojams, kuriems reikia paruoštos montuoti skaitiklių spintelės su vienu apskaitos tašku, integruota papildomų prietaisų prijungimo zona (APZ) ir vieta papildomiems prietaisams (Rfz). Skirta montuoti ant sienos arba dalinai įleidžiant į sieną sausose vidaus patalpose.

Pagrindinės savybės

• Komplektinė spintelė su vienu 3 taškų apskaitos lauku, integruota APZ ir Rfz.
• Trys paskirstymo eilės, kiekvienoje po 12 modulių (iš viso 36 moduliai) automatiniams jungikliams ir kitiems įrenginiams.
• 5 polių šynų sistema, skirta 63 A vardinei srovei.
• Plieno lakšto korpusas su nepermatomomis durelėmis, baltos spalvos RAL 9010.
• Išankstinai išpjautos kabelių įvadų angos viršuje, apačioje ir šonuose.
• Apsaugos klasė IP44 ir IK07.

Specifikacijos

• Serija: universZ
• Gaminio tipas: komplektinė skaitiklių spintelė
• Apskaitos laukų skaičius: 1
• Fazių skaičius: 3
• APZ: integruota
• Rfz: integruota
• Montavimo būdas: ant sienos / dalinai įleidžiama
• Medžiaga: plieno lakštas
• Apsaugos klasė: IP44
• Atsparumas smūgiams: IK07
• Paskirstymo eilės: 3
• Modulių skaičius eilėje: 12
• Bendras modulių skaičius: 36
• Durelių tipas: nepermatomos plieninės durelės
• Vardinė įtampa: 230/400 V AC
• Vardinė srovė (šynos): 63 A
• Spalva: RAL 9010 (balta)
• Standartai: DIN VDE 0603-1, VDE-AR-N 4100
• Kabelių įvadas: viršus, apačia, šonas (išankstinės angos)
• Šynų sistema: 5 polių
• Matmenys (A x P x G): 1100 x 550 x 205 mm

Naudojimo patarimai

Prieš montuodami patikrinkite vietinius elektros tinklų operatoriaus reikalavimus skaitiklių spintelės vietai ir plombavimui. Spintelė skirta naudoti viduje; jei reikia montuoti lauke ar drėgnose patalpose, apsvarstykite papildomą korpusą arba Hager atsparių oro sąlygoms spintelių asortimentą.

Patarimas: montuodami šynų sistemą, įsitikinkite, kad ji tvirtai laikosi ir atitinka 63 A apkrovą. Palikite pakankamai vietos kabelių įvadams, kad ateityje būtų lengviau atlikti techninę priežiūrą ar plėsti sistemą.
