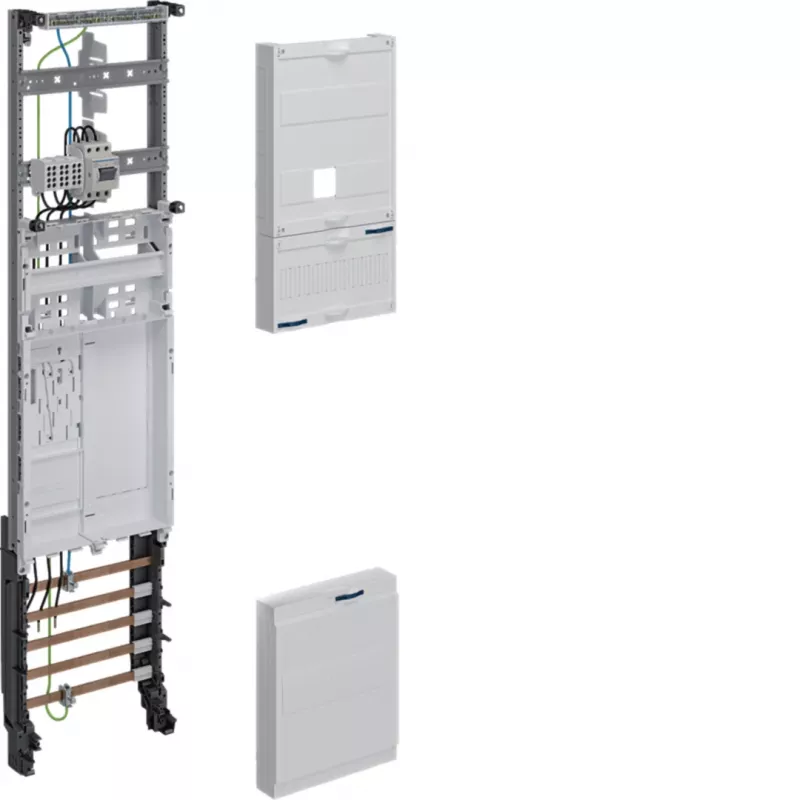

Hager univers Z pilnai sujungtas skaitiklių skydas ZH3EL27T, BKE-I, 1050 mm, 1 laukas, 3 PLE, 63 A, su paruoštais laidais

Elektros skirstymo sistemų patikimumas prasideda nuo teisingai parinkto skaitiklių skydo. Hager univers Z ZH3EL27T – tai pilnai sujungtas, vieno lauko sprendimas, sukurtas elektroniniams buitiniams skaitikliams (eHZ) montuoti su BKE-I įtaisu. Jis pašalina montavimo klaidų riziką ir užtikrina stabilų, standartus atitinkantį energijos paskirstymą net ir ribotos erdvės objektuose.

Kam jis skirtas

Šis skydas yra skirtas elektrikams, elektros rangovams ir pastatų prižiūrėtojams, kurie ieško patikimo sprendimo vieno skaitiklio įrengimui gyvenamosiose ar mažose komercinėse patalpose. Jis tinka projektams, kur svarbus kompaktiškumas ir greitas, be klaidų montavimas.

Pagrindiniai privalumai

• Integruotas BKE-I įtaisas – greitas ir saugus eHZ skaitiklių montavimas.
• Pilnai sujungtas su 5 polių šynų sistema, skirta 63 A srovei.
• Kompaktiškas 1 lauko dizainas su 3 paskirstymo įrenginiais (PLE) ir 7 eilėmis.
• Patvarus plieno korpusas su milteliniu dažymu – atsparus mechaniniam poveikiui.
• Atitinka DIN VDE 0603-1 ir DIN 43870-1 standartus – užtikrina atitiktį reikalavimams.
• Apsaugos klasė IP2XC, sumontavus tinkamame korpuse.

Specifikacijos

• Serija: univers Z
• Skaitiklių vietų skaičius: 1
• Skaitiklio montavimo tipas: BKE-I
• Aukštis: 1050 mm
• Plotis: 250 mm
• PLE skaičius: 3
• Šynų sistema: 5 polių, pagrindinė 10 mm², pagalbinė 1,5–2,5 mm²
• Vardinė srovė: 63 A
• Sujungimas: paruoštas gamykloje
• Medžiaga: plieno lakštas, milteliniu būdu dažytas
• Apsaugos klasė: IP2XC
• Eilių skaičius: 7
• Jungčių technologija: greitojo prijungimo gnybtai
• Sistemos tipas: trifazis
• Suderinami skaitikliai: elektroniniai buitiniai skaitikliai (eHZ)
• Standartai: DIN VDE 0603-1, DIN 43870-1

Naudojimo patarimai

Montuodami įsitikinkite, kad skydas įtaisytas tinkamame korpuse, kad būtų pasiekta IP2XC apsauga. Patikrinkite, ar įvadinė linija atitinka 63 A vardinę srovę ir trifazę konfigūraciją. Greitojo prijungimo gnybtai leidžia efektyviai atlikti laidų sujungimą, tačiau visada laikykitės vietinių elektros instaliacijos taisyklių.

Patarimas: prieš pradėdami montavimą, įsitikinkite, kad skaitiklio tipas atitinka BKE-I reikalavimus, ir patikrinkite šynų sistemos apkrovą pagal projektinius poreikius.
