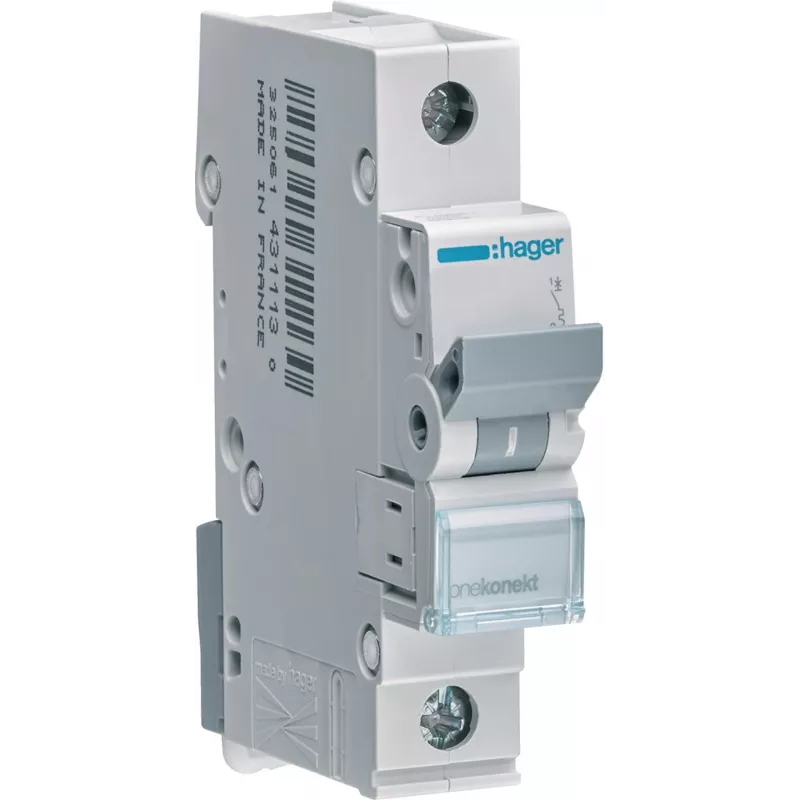

Hager MBN116E 16A vienpolio B kreivės 6kA miniatiūrinis automatinis jungiklis

Kai reikia patikimai apsaugoti vienfazes grandines nuo perkrovų ir trumpųjų jungimų, Hager MBN116E yra sprendimas, kuriuo pasikliauna elektrikai ir skydų gamintojai. Šis vienpolis automatinis jungiklis užtikrina stabilų darbą gyvenamosiose ir lengvosios komercijos patalpose, apsaugodamas laidus ir prijungtą įrangą.

Pagrindinės specifikacijos

• Vardinė srovė: 16 A
• Atjungimo kreivė: B (tinka varžinėms apkrovoms, pvz., apšvietimo ir kištukinių lizdų grandinėms)
• Jungimo geba: 6 kA pagal IEC/EN 60898-1
• Polių skaičius: 1 (vienas modulis, 17,5 mm plotis)
• Vardinė įtampa: 230 V AC, 50/60 Hz
• Gnybtų talpa: 1–25 mm² standžiams laidams, 1–16 mm² lanksčiams laidams
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis skydelyje)
• Elektrinė ištvermė: 10 000 ciklų; mechaninė ištvermė: 20 000 ciklų
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Energijos ribojimo klasė: 3

Kodėl verta rinktis

MBN116E sujungia kompaktišką dizainą su tvirtu veikimu. B kreivė užtikrina greitą atjungimą esant vidutinėms įsijungimo srovėms, todėl šis jungiklis idealiai tinka bendros paskirties grandinėms. Varžtiniai gnybtai priima platų laidų skerspjūvių diapazoną, supaprastindami montavimą. Dėl didelės elektrinės ir mechaninės ištvermės jis užtikrina ilgalaikį patikimumą net sudėtingomis sąlygomis.

Kur naudoti

• Apšvietimo grandinių apsauga gyvenamuosiuose ir komerciniuose pastatuose
• Kištukinių lizdų grandinės, kuriose įsijungimo srovės yra mažos
• Valdymo grandinės ir smulkūs buitiniai prietaisai
• Skirstomieji skydai ir vartotojų grupės, kurioms reikia 16 A automatinio jungiklio

Svarbu žinoti

Įrenginys montuojamas ant standartinio DIN bėgelio (EN 60715) ir užima tik vieno modulio plotį. Jis atitinka IEC/EN 60898-1 standartą, užtikrinantį saugą ir našumą. Energijos ribojimo klasė 3 suteikia puikią apsaugą nuo praleidžiamos energijos trumpojo jungimo metu, sumažindama apkrovą žemyn esančiai įrangai.

Patarimas: montuodami įsitikinkite, kad grandinės įsijungimo srovės neviršija B kreivės charakteristikų; jei naudojate įrangą su didelėmis įsijungimo srovėmis, apsvarstykite C kreivės jungiklį.
