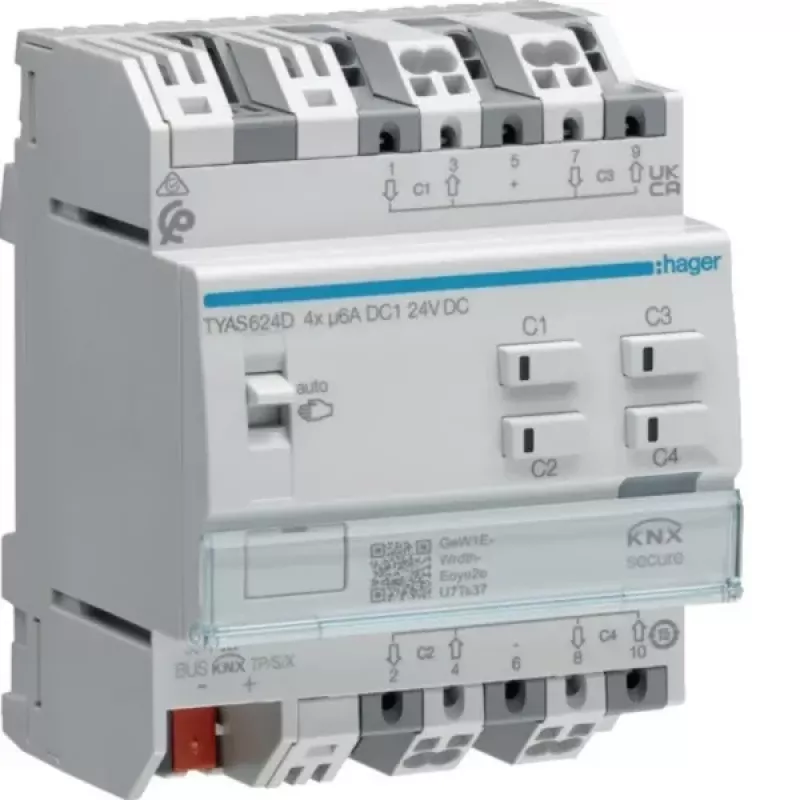

Hager TYAS624D KNX Secure 4 kanalų žaliuzių/roliuoklių pavara 24V DC

KNX sistemų integratoriams, projektuojantiems pastatų automatizavimą su 24V DC žaliuzių ar roliuoklių varikliais, tenka spręsti iššūkį: kaip patikimai ir saugiai valdyti kelis variklius, kai kiekvienam kanalui reikia atskiro modulio. Hager TYAS624D sujungia keturis nepriklausomus kanalus viename 4 modulių DIN bėgio įrenginyje, o KNX Secure šifravimas apsaugo ryšį nuo neteisėtos prieigos.

Kam skirtas

KNX sistemų integratoriams ir pastatų automatizavimo specialistams, kuriems reikia patikimo ir saugaus iki keturių DC žaliuzių ar roliuoklių variklių valdymo iš vieno kompaktiško įrenginio. Tinka gyvenamiesiems ir komerciniams projektams, kuriuose būtinas KNX Secure ir naudojami 24V DC varikliai.

Pagrindinės savybės

• 4 nepriklausomi žaliuzių/roliuoklių kanalai, kiekvienas skirtas 3 A variklio srovei.
• KNX Secure palaikymas – šifruotas ryšys per ETS.
• Rankinis valdymas vietiniais mygtukais kiekvienam kanalui.
• Padėties valdymas ir lame lių reguliavimas tiksliai žaliuzių padėčiai nustatyti.
• Scenų integravimas, apsauga nuo saulės, vėjo/lietaus aliarmo ir blokavimo funkcijos.
• Montavimas ant DIN bėgio, plotis 4 TE (72 mm).
• Maitinimas iš KNX magistralės, maks. 15 mA magistralės srovės suvartojimas.
• Perkrovos ir trumpojo jungimo apsauga kiekvienam kanalui.

Specifikacijos

• Magistralės sistema: KNX
• KNX sauga: Taip (KNX Secure)
• Kanalų skaičius: 4
• Pavaros tipas: Žaliuzių / roliuoklių pavara
• Variklio darbinė įtampa: 24V DC
• Maks. perjungimo srovė vienam kanalui: 3 A
• Montavimo tipas: DIN bėgis (MDRC)
• Modulio plotis: 4 TE (72 mm)
• Rankinis valdymas: Taip, vietiniais mygtukais kiekvienam kanalui
• Valdymo funkcijos: Padėties valdymas, lame lių reguliavimas, scenų integravimas, apsauga nuo saulės, vėjo/lietaus aliarmo integravimas, blokavimo apsauga
• Programinė įranga: ETS (Engineering Tool Software)
• Apsaugos klasė: IP20
• Darbinė temperatūra: 0 iki +45 °C
• Sandėliavimo temperatūra: -25 iki +70 °C
• Magistralės energijos suvartojimas: Maks. 15 mA
• Jungties tipas: Sraigtiniai gnybtai
• Apsauga nuo perkrovos: Taip
• Apsauga nuo trumpojo jungimo: Taip
• Maitinimo įtampa (elektronika): Iš KNX magistralės
• Variklių tipo suderinamumas: DC varikliai

Naudojimo patarimai

Konfigūruodami su ETS, įjunkite KNX Secure, kad apsaugotumėte pavarą nuo neteisėtų komandų. Užtikrinkite, kad 24V DC variklių maitinimas būtų atskirtas nuo KNX magistralės įtampos. Naudokite vietinius mygtukus testavimui paleidimo metu.

Patarimas: prieš montuodami ant DIN bėgio, patikrinkite, ar visi varikliai atitinka 24V DC ir neviršija 3 A vienam kanalui. Tai prailgins įrenginio tarnavimo laiką ir išvengs perkrovos.
