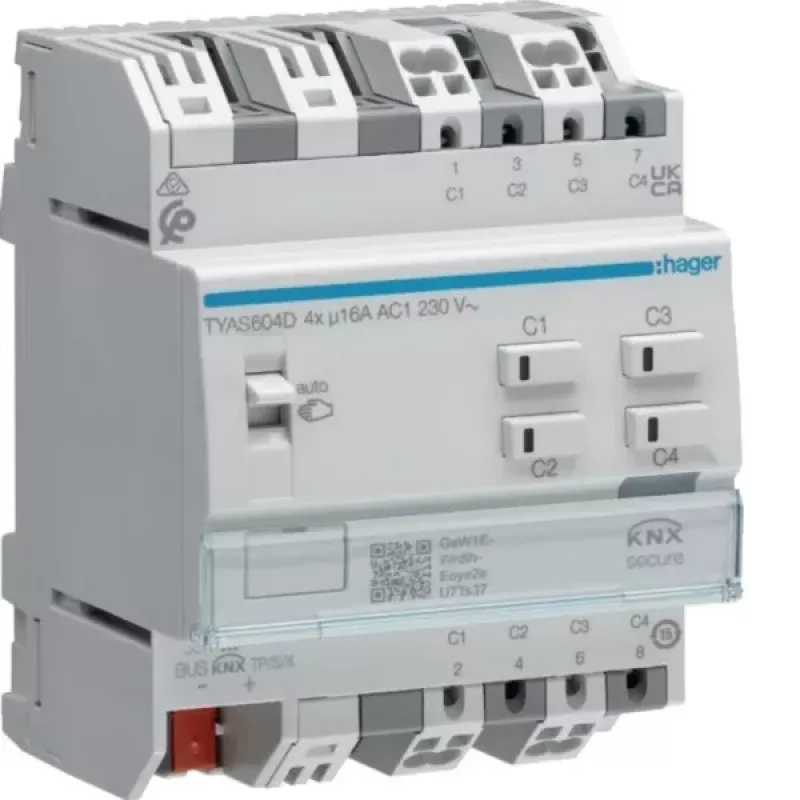

Hager TYAS604D KNX Secure komutavimo/žaliuzių aktuatorius 4/2 kanalų 16A C-Load

Hager TYAS604D – tai kompaktiškas KNX Secure aktuatorius, kurio keturi išėjimai gali būti konfigūruojami kaip keturi nepriklausomi jungikliai, du jungikliai ir vienos žaliuzės arba dvi žaliuzės. Toks lankstumas leidžia vienu įrenginiu valdyti skirtingus pastato apšvietimo ir apsaugos nuo saulės sprendimus, nereikalaujant atskirų modulių.

Privalumai profesionalams

• KNX Secure palaikymas užtikrina šifruotą ryšį tarp įrenginių, apsaugodamas pastato automatizavimo sistemą nuo neteisėtos prieigos.
• Konfigūruojami išėjimai: 4 jungikliai, 2 jungikliai + 1 žaliuzių kanalas arba 2 žaliuzių kanalai – sprendimas prisitaiko prie kintančių projekto reikalavimų.
• Rankinis valdymas mygtukais ant korpuso palengvina paleidimo ir derinimo darbus bei leidžia operatyviai reaguoti į situaciją.
• Bepotencialiai NO kontaktai (potential-free NO) leidžia valdyti įvairius įrenginius nepriklausomai nuo fazės.
• Kompaktiškas 4 TE (72 mm) plotis ir DIN bėgio montavimas taupo skydo vietą.

Kasdienis naudojimas

Šis aktuatorius skirtas varžinėms, indukcinėms ir talpinėms apkrovoms iki 16 A vienam kanalui esant 230 V AC įtampai. Jis palaiko jungimą, žaliuzių/roletų valdymą, scenų valdymą, logikos funkcijas, būsenos ataskaitas ir laiko funkcijas. Programuojama per ETS, o iš KNX magistralės įrenginys sunaudoja ne daugiau kaip 10 mA.

Techninės specifikacijos

• Magistralės sistema: KNX
• KNX Secure: Taip
• Išėjimų skaičius: 4
• Išėjimų konfigūracija: 4 komutavimo kanalai, arba 2 komutavimo + 1 žaliuzių, arba 2 žaliuzių
• Maks. komutavimo srovė vienam kanalui: 16 A
• Apkrovos tipas: varžinė, indukcinė, talpinė (C-Load)
• Nominali komutavimo įtampa: 230 V AC
• Montavimas: DIN bėgelis (REG)
• Modulio plotis: 4 TE (72 mm)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -5 iki +45 °C
• Jungčių tipas: varžtiniai gnybtai
• Rankinis valdymas: Taip, mygtukai
• Kontakto tipas: bepotencialis NO
• Trumpojo jungimo srovės atsparumas: 3 kA
• Magistralės energijos suvartojimas: maks. 10 mA
• Programavimo įrankis: ETS
• Funkcijos: jungimas, žaliuzių/roletų valdymas, scenos, logika, būsena, laikas

Kam tinka

Šis aktuatorius idealiai tinka komercinių pastatų, biurų, viešbučių ar išmaniųjų namų automatizavimo projektams, kuriuose reikalingas patikimas ir saugus apšvietimo bei žaliuzių valdymas. Jis puikiai tiks sistemų integratoriams, elektrikams ir projektuotojams, siekiantiems optimizuoti skydo erdvę ir sumažinti įrenginių skaičių.

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio elektros skydelyje. Prijunkite apkrovas prie atitinkamų išėjimų varžtiniais gnybtais, laikydamiesi schemos. Suprogramuokite aktuatorių per ETS programinę įrangą, nustatydami kanalų veikimo režimus, scenas, logikos funkcijas ir kitus parametrus. Naudokitės rankinio valdymo mygtukais testavimui ir derinimui.

Patarimas: planuodami išėjimų paskirtį, atsižvelkite į galimus ateities poreikius – konfigūraciją galima keisti programiškai, todėl nereikės keisti įrenginio. Taip pat įsitikinkite, kad maitinimo grandinės atitinka 16 A apkrovą kiekvienam kanalui.
