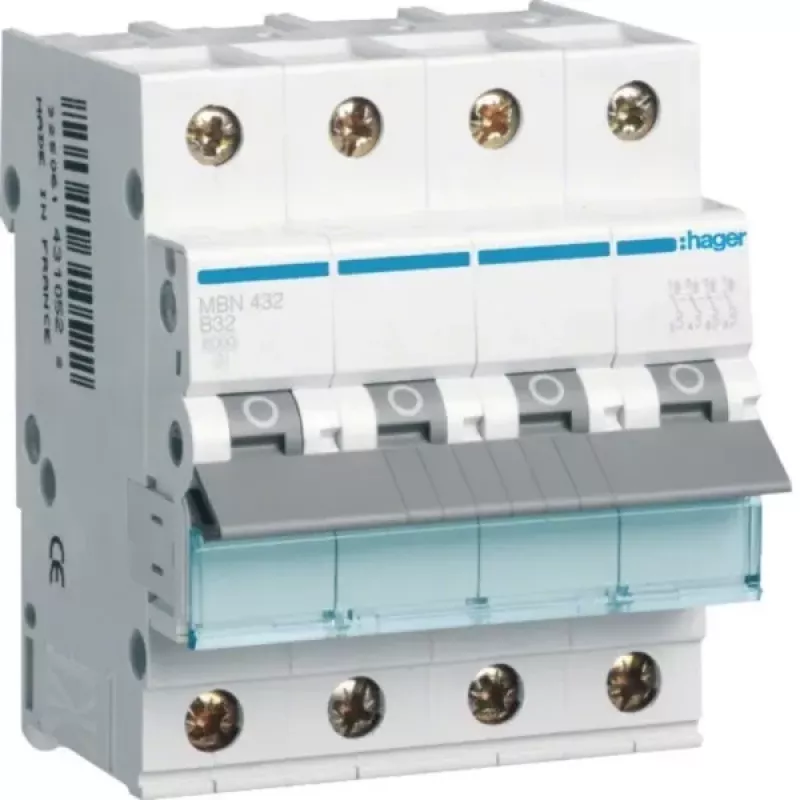

Hager MBN432 4 polių 32A B charakteristikos 6kA automatinis jungiklis

Kai trifazėje linijoje staiga šokteli srovė, Hager MBN432 sureaguoja akimirksniu – kol įranga dar nepatyrė žalos. Šis keturpolis automatinis jungiklis su B charakteristika yra skirtas apsaugoti nuo perkrovos ir trumpojo jungimo tas grandines, kuriose įjungimo srovės nėra didelės: apšvietimą, kištukinius lizdus biuruose ar gyvenamuosiuose pastatuose. Sumontuotas skirstomojoje spintoje, jis užtikrina stabilų ir ilgaamžį darbą.

Kodėl verta rinktis

• Patikima trifazė apsauga: 32 A vardinė srovė ir 4 poliai leidžia saugiai valdyti tris fazes vienu įrenginiu.
• B charakteristika: greitai suveikia trumpojo jungimo metu, bet neišjungia grandinės dėl nedidelių įjungimo srovių šuolių – tinka apšvietimo ir lizdų grandinėms.
• 6 kA pertraukimo galia: pakankama daugumai gyvenamųjų ir komercinių objektų, kur trumpojo jungimo srovės nėra itin didelės.
• Energijos ribojimo klasė 3: riboja trumpojo jungimo energiją, mažina įrangos apkrovą ir prailgina jos tarnavimo laiką.
• Paprastas montavimas: tvirtinama ant standartinės DIN bėgelio, užima 4 modulius (72 mm).

Techniniai duomenys

• Polių skaičius: 4
• Vardinė srovė: 32 A
• Suveikimo charakteristika: B
• Pertraukimo galia: 6 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Energijos ribojimo klasė: 3
• Montavimas: DIN bėgelis
• Gnybtų talpa: 1–25 mm² standus, 1–16 mm² lankstus
• Modulių plotis: 4 moduliai
• Darbinė temperatūra: nuo -25 °C iki +70 °C

Kam tinka

• Trifazių kištukinių lizdų apsaugai
• Apšvietimo grandinėms komerciniuose pastatuose
• Skirstomosioms spintoms gyvenamuosiuose namuose

Kaip naudoti

Jungiklis montuojamas ant DIN bėgelio skirstomojoje spintoje. Prieš montavimą įsitikinkite, kad grandinė atjungta nuo maitinimo. Prijunkite fazinius ir nulinius laidininkus prie atitinkamų gnybtų; standūs laidai iki 25 mm² arba lankstūs iki 16 mm² tvirtinami varžtais. Įrenginys skirtas 230/400 V AC tinklui, todėl tinka trifazėms sistemoms su 32 A apkrova.

Patarimas: prieš montuodami visada patikrinkite, ar grandinės įjungimo srovė neviršija B charakteristikos ribų. Jei planuojate dažnai jungti dideles indukcines apkrovas (pvz., variklius), rinkitės C charakteristikos jungiklį. Reguliariai tikrinkite, ar gnybtai tvirtai priveržti – tai užtikrins patikimą kontaktą ir ilgą tarnavimo laiką.
