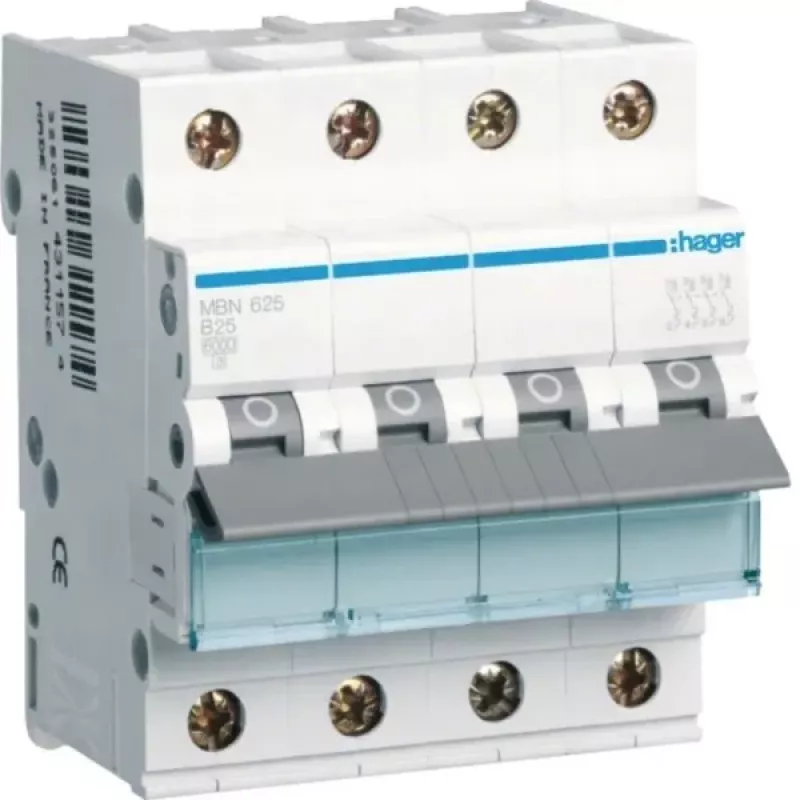

Hager MBN625 3P+N B charakteristikos 25A 6kA automatinis jungiklis

Kai trijų fazių grandinėje su nuliniu laidu reikia patikimos apsaugos nuo perkrovų ir trumpųjų jungimų, Hager MBN625 automatinis jungiklis užtikrina, kad instaliacija veiktų saugiai ir stabiliai. Šis 25 A vardinis jungiklis su B charakteristika skirtas naudoti paskirstymo skydeliuose, kuriuose montuojamas ant DIN bėgelio.

Kodėl verta rinktis

• 3P+N konfigūracija leidžia apsaugoti tris fazes ir nulinį laidą vienu įrenginiu.
• 6 kA trumpojo jungimo atjungimo geba – tinkama gyvenamiesiems ir komerciniams objektams.
• B charakteristika užtikrina patikimą veikimą grandinėse su nedidelėmis įjungimo srovėmis (apšvietimas, kištukiniai lizdai).
• Varžtiniai gnybtai priima standžius laidininkus iki 25 mm² ir lanksčius iki 16 mm².
• Montuojamas ant standartinio DIN bėgelio (EN 60715), plotis – 4 moduliai (70 mm).
• Mechaninis atsparumas – 20 000 ciklų, elektrinis – 10 000 ciklų.

Techniniai duomenys

• Gamintojas: Hager
• Modelis: MBN625
• Produkto tipas: automatinis jungiklis (MCB)
• Polių skaičius: 3P+N
• Vardinė srovė: 25 A
• Charakteristika: B
• Atjungimo geba: 6 kA
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtų talpa (standūs laidininkai): 1–25 mm²
• Gnybtų talpa (lankstūs laidininkai): 1–16 mm²
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Modulių plotis: 4 moduliai (70 mm)
• Užteršimo laipsnis: 2
• Energijos ribojimo klasė: 3
• Darbinė temperatūra: nuo -25 °C iki +60 °C

Kam tinka

Elektrikams ir skydų surinkėjams, kurie ieško patikimo 25 A B charakteristikos automatinio jungiklio trifazėms grandinėms su nuliniu laidu. Tinka apšvietimo ir kištukinių lizdų grandinėms, kuriose nėra didelių įjungimo srovių.

Kaip naudoti

Sumontuokite jungiklį ant DIN bėgelio paskirstymo skydelyje. Prijunkite fazinius ir nulinį laidininkus prie atitinkamų gnybtų. Prieš įjungdami patikrinkite, ar grandinės srovė neviršija 25 A, o trumpojo jungimo srovė neviršija 6 kA. Užtikrinkite, kad apsauga prieš srovę būtų suderinta su šio jungiklio atjungimo geba.

Patarimas: B charakteristikos jungiklį rinkitės tik toms grandinėms, kuriose nėra didelių įjungimo srovių (pvz., elektros variklių). Jei grandinėje yra didelių indukcinių apkrovų, apsvarstykite C charakteristikos jungiklį. Visada laikykitės gamintojo nurodymų ir vietinių elektros instaliacijos taisyklių.
