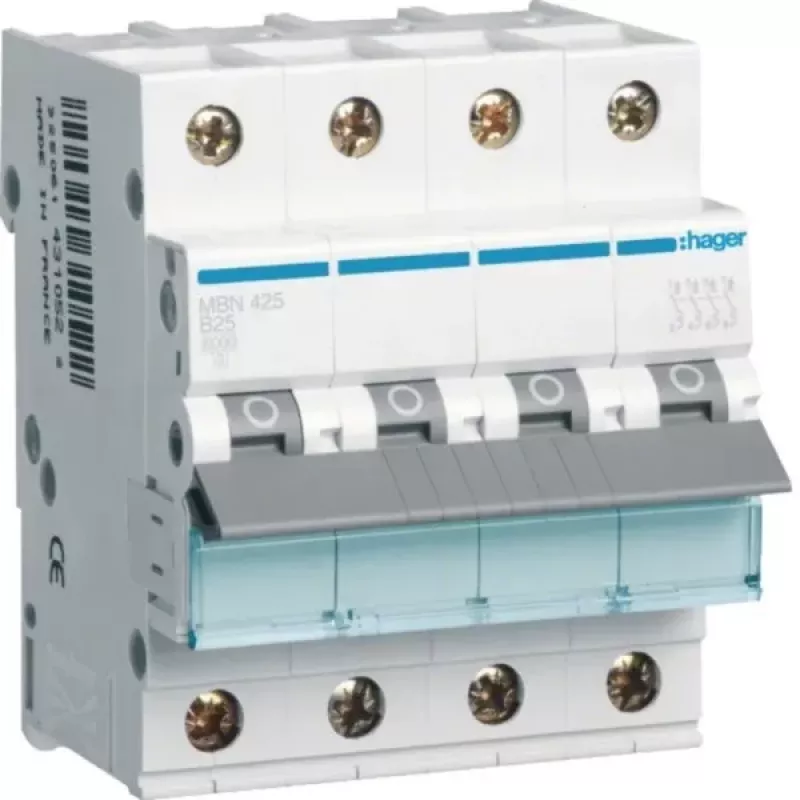

Hager MBN425 4 polių B-25A 6kA automatinis jungiklis

Kai skirstomajame skydelyje reikia patikimos apsaugos trifaziams ir neutraliems tinklams, Hager MBN425 tampa standartiniu pasirinkimu. Šis keturių polių automatinis jungiklis su B charakteristika ir 25 A vardine srove užtikrina, kad perkrovos ar trumpojo jungimo atveju grandinė bus atjungta laiku, apsaugant kabelius ir įrangą nuo pažeidimų bei išvengiant brangių prastovų.

Kam skirtas

Elektrikams ir skydelių surinkėjams, kuriems reikia patikimo, DIN bėgelio montavimo automatinio jungiklio trifazėms ir neutralioms skirstymo lentoms. Idealiai tinka apsaugoti grandinėms su vidutinėmis įjungimo srovėmis, tokioms kaip apšvietimas ir kištukiniai lizdai.

Pagrindinės savybės

• 4 polių konstrukcija trifaziam + neutraliam apsaugojimui
• Vardinė srovė 25 A, B charakteristika bendroms apkrovoms
• 6 kA trumpojo jungimo atjungimo geba (Icn)
• Kompaktiškas 4 modulių plotis (70 mm) taupo vietą skydelyje
• Sraigtiniai gnybtai priima standžius laidininkus iki 25 mm²
• Aiškus raudonas/žalias kontaktų padėties indikatorius

Specifikacijos

• Polių skaičius: 4
• Vardinė srovė (In): 25 A
• Atjungimo charakteristika: B
• Vardinė trumpojo jungimo atjungimo geba (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (70 mm)
• Energijos ribojimo klasė: 3
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis, sumontavus)
• Gnybtų tipas: sraigtiniai
• Gnybtų talpa standiems laidininkams: 1-25 mm²
• Gnybtų talpa lankstiems laidininkams: 1-16 mm²
• Standartas: EN 60898-1
• Darbinė temperatūra: -25 iki 70 °C
• Sandėliavimo temperatūra: -40 iki 80 °C
• Elektrinė ištvermė: 10 000 ciklų
• Mechaninė ištvermė: 20 000 ciklų
• Prijungimo padėtis: viršus arba apačia
• Kontaktų padėties indikatorius: raudonas/žalias

Kaip naudoti

Montuokite tik kvalifikuotas elektrikas. Prieš įrengdami įsitikinkite, kad aukštutinė apsauga yra suderinta. Naudokite tinkamo skerspjūvio kabelius ir laikykitės gamintojo nurodytų priveržimo momentų. Įrengus patikrinkite, ar indikatorius rodo teisingą padėtį.

Patarimas: reguliariai tikrinkite jungiklio būklę ir, esant reikalui, valykite kontaktus. Siekdami ilgaamžiškumo, venkite dažnų rankinių perjungimų esant apkrovai.
