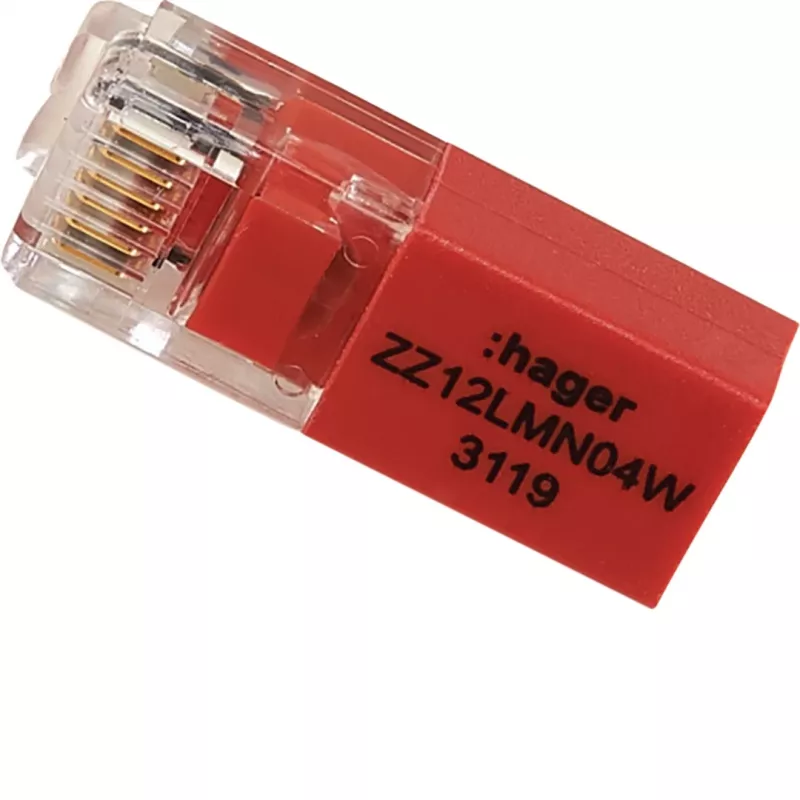

Hager ZZ12LMN04W RJ12 120 Ohm varžinis terminatorius LMN moduliui

120 omų varža su RJ12 kištuku – Hager ZZ12LMN04W terminatorius užtikrina, kad LMN magistralės linijos gale neliktų signalo atspindžių, galinčių sutrikdyti ryšį tarp pastato automatizavimo modulių.

Kodėl verta rinktis

Pastato automatizavimo ir energijos valdymo sistemose kiekviena magistralės linija turi būti tinkamai užbaigta. Šis pasyvus terminatorius pašalina atspindžius, dėl kurių atsiranda duomenų perdavimo klaidų, todėl ryšys tarp Hager LMN modulių išlieka stabilus ilgą laiką. Įkišama konstrukcija leidžia montuoti greitai, be papildomų įrankių.

Techniniai duomenys

• Varža: 120 Ohm
• Prijungimas: RJ12 kištukas
• Suderinamumas: Hager LMN magistralės sistema
• Funkcija: magistralės užbaigimas, signalo atspindžių prevencija
• Montavimas: tiesiogiai įkišama į LMN modulio lizdą
• Darbinė temperatūra: -5 iki +45 °C
• Laikymo temperatūra: -25 iki +70 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: plastikas
• Atitiktis: RoHS, REACH

Kam tinka

• LMN magistralės linijos galui užbaigti pastato automatizavimo sprendimuose
• Signalo kokybės kritimui energijos valdymo sistemose išvengti
• Stabiliam ryšiui tarp Hager LMN modulių užtikrinti

Naudojimas

Terminatorius įkišamas į tam skirtą LMN modulio lizdą magistralės linijos gale. Kadangi tai pasyvus komponentas, atskiro maitinimo šaltinio nereikia. Prietaisas skirtas naudoti sausose patalpose (IP20), todėl montuokite jį tik viduje.

Patarimas: prieš paleisdami sistemą patikrinkite, ar terminatorius įkištas abiejuose magistralės linijos galuose – taip išvengsite sunkiai diagnozuojamų ryšio trikdžių. Planuodami skydą, palikite vietos greitam terminatoriaus pakeitimui be papildomo įrankių.
