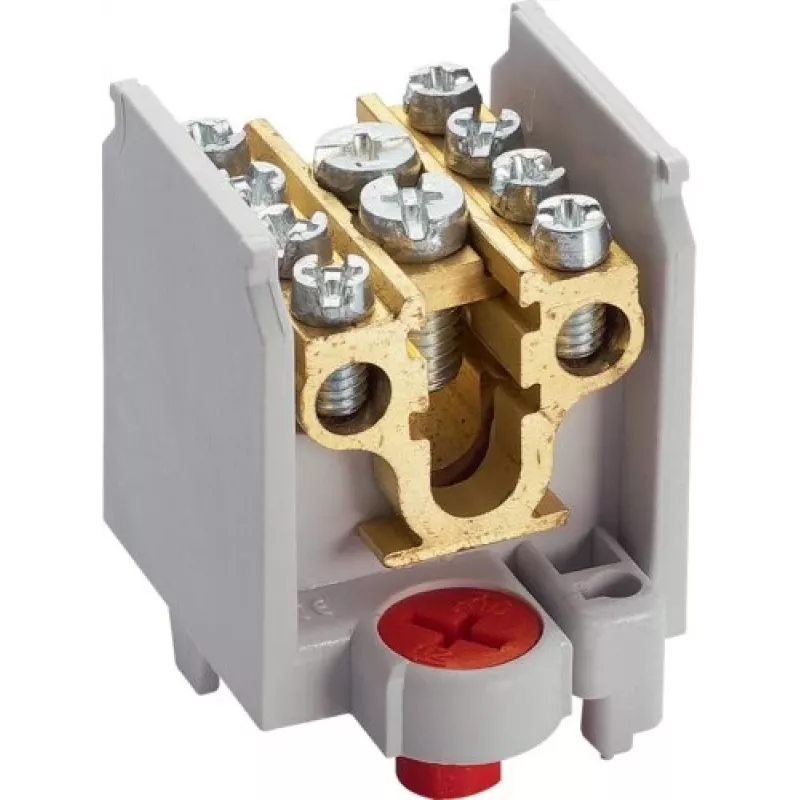

Hager Main Line Branch Terminal Block K65 1x35/4MP

Skirstant didelio skerspjūvio magistralinį laidininką į kelias mažesnes atšakas, dažnai tenka naudoti kelis gnybtų blokus ir sudėtingą laidų instaliaciją. Hager K65 magistralinės linijos atšakų gnybtų blokas tai išsprendžia vienu kompaktišku prijungimo tašku, skirtu vienam pagrindiniam įvadui ir keturiems atšakų išėjimams, taip supaprastindamas montavimą ir sumažindamas skydo netvarką.

Kam skirtas

Šis gnybtų blokas skirtas elektrikams ir skydų montuotojams, kuriems reikia paskirstyti maitinimą nuo magistralinės linijos į kelias atšakų grandines skirstomuosiuose skyduose, valdymo spintose ar pramoninėse instaliacijose. Jis tinka žemos įtampos maitinimo paskirstymo sistemose, kur reikalingi patikimi ir nereikalaujantys priežiūros sujungimai.

Pagrindinės savybės

• 1 polių magistralinės linijos atšakų gnybtų blokas
• Pagrindinio įvado laidininko skerspjūvis: 1 x 35 mm² (standus/lankstus)
• Atšakų išėjimų laidininkų skerspjūvis: 4 x 16 mm² (standus/lankstus)
• Prijungimas varžtais
• Montavimas ant 35 mm DIN bėgelio arba varžtais
• Korpuso medžiaga: poliamidas (PA), pilka
• Laidininko medžiaga: žalvaris, alavuotas

Specifikacijos

• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 1000 V
• Nominali impulsinė atsparumo įtampa: 8 kV
• Nominali srovė (pagrindinis įvadas): 125 A
• Nominali srovė (atšakų išėjimai): 57 A
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +70 °C
• Degumo klasė: UL94-V0

Patarimai

Įsitikinkite, kad laidininkų skerspjūviai atitinka nurodytus diapazonus, o gnybtų blokas sumontuotas korpuse, užtikrinančiame tinkamą apsaugą nuo tiesioginio kontakto. Priveržkite varžtus rekomenduojamu sukimo momentu, kad užtikrintumėte patikimą sujungimą.
