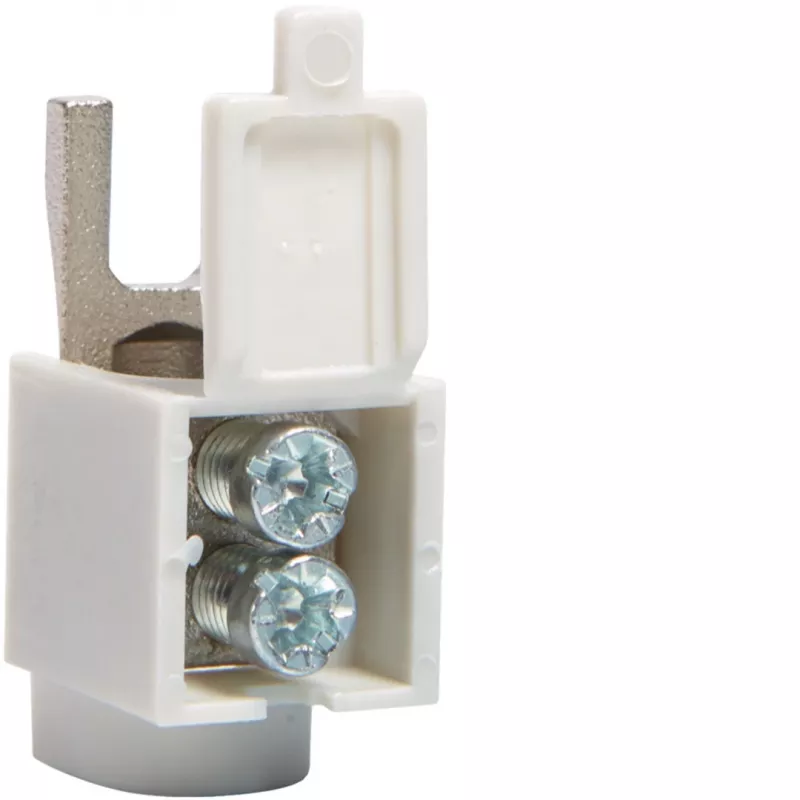

Hager KF81D šynos prijungimo gnybtas 25mm² su šakiniu kontaktu

Skirstomųjų skydų montavimas tampa pastebimai spartesnis, kai 25 mm² laidininkus prie Hager KDN šynų galima prijungti be papildomų įrankių – tiesiog užspaudžiant gnybtą ant šynos. Hager KF81D šynos prijungimo gnybtas su šakiniu kontaktu užtikrina patikimą varžtinę jungtį ir ilgaamžį kontaktą net intensyvaus naudojimo sąlygomis.

Privalumai

Užspaudžiamas montavimas ant šynos leidžia sutaupyti laiko – nereikia papildomų tvirtinimo elementų. Alavuoto vario laidininkas užtikrina stabilią elektros laidumą ir atsparumą korozijai, o plastikinė izoliacija – saugumą eksploatuojant. Gnybtas skirtas 400 V AC įtampai ir iki 63 A srovei, todėl tinka daugeliui standartinių paskirstymo sprendimų.

Kam skirta

• Galios paskirstymui skirstomuosiuose įrenginiuose ir skydinėse
• 25 mm² lanksčių arba standžių laidininkų prijungimui prie Hager KDN šynų

Pagrindinės specifikacijos

• Kabelio skerspjūvis: 25 mm² (lankstus ir standus)
• Šynos prijungimo tipas: šakinis kontaktas
• Kabelio prijungimo tipas: varžtinis gnybtas
• Nominali darbinė įtampa: 400 V AC
• Nominali srovė: 63 A
• Polių skaičius: 1
• Montavimo būdas: užspaudžiamas ant šynos
• Izoliacijos medžiaga: plastikas
• Laidininko medžiaga: alavuotas varis
• Spalva: pilka
• Apsaugos laipsnis: IP20 (sumontavus)
• Darbinė temperatūra: nuo -5 iki 40 °C

Naudojimo instrukcija

Prieš montuodami įsitikinkite, kad laidininkas tinkamai nuluptas ir atitinka 25 mm² skerspjūvį. Užspauskite gnybtą ant Hager KDN šynos, įkiškite laidininką į varžtinį gnybtą ir priveržkite reikiamu sukimo momentu. Montuokite tik įtampai išjungus.

Patarimas: naudokite tik su Hager KDN šynų sistemomis. Periodiškai patikrinkite varžtų priveržimą, ypač po pirmojo šildymo ciklo, kad užtikrintumėte ilgaamžę ir saugią jungtį.
