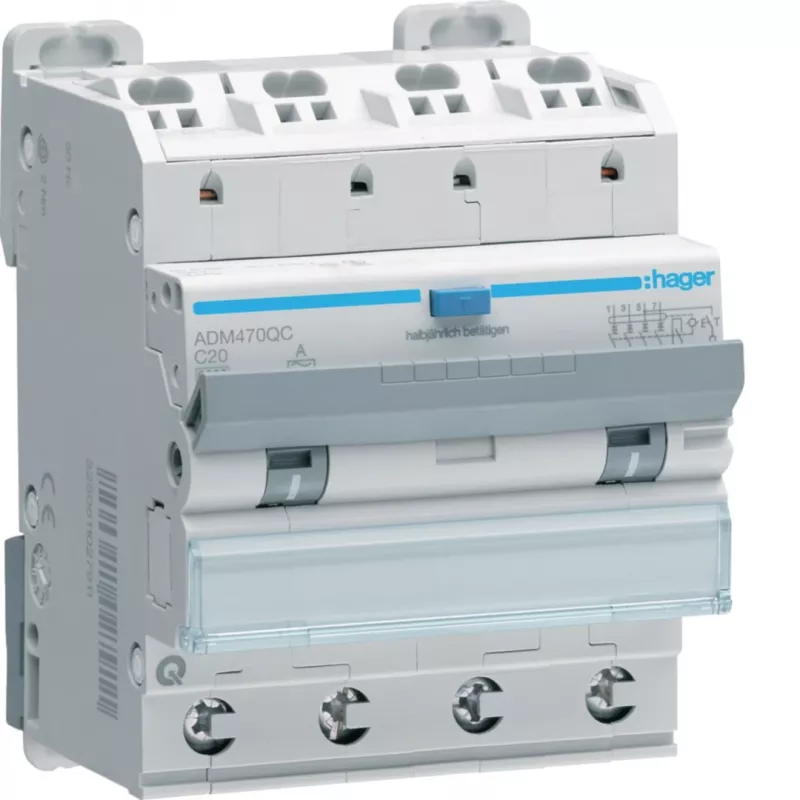

Hager ADM470QC RCBO 4P 6kA C20 30mA A tipo Quick Connect

Kai trifazėse sistemose reikia patikimos apsaugos, o skydelyje kiekvienas modulis brangus, Hager ADM470QC RCBO sujungia apsaugą nuo perkrovos ir nuotėkio srovės viename 4 modulių įrenginyje. Quick Connect gnybtai leidžia greitai prijungti laidininkus be įrankių – tai taupo laiką montuojant ir techninėje priežiūroje.

Kodėl verta rinktis

• Integruota neutralės laidininko apsauga užtikrina visišką atjungimą įvykus perkrovai.
• A tipo nuotėkio srovės aptikimas reaguoja į kintamąją ir pulsuojančiąją nuolatinę srovę.
• Kompaktiška 4 modulių konstrukcija taupo vietą paskirstymo skydeliuose.
• Quick Connect (QC/QB) gnybtai priima standžius arba lanksčius laidininkus be įvorių – mažina montavimo laiką.

Techniniai duomenys

• Vardinė srovė: 20 A
• Nuotėkio srovė: 30 mA
• Išjungimo charakteristika: C
• Jungimo galia: 6 kA
• Nuotėkio srovės tipas: A
• Vardinė įtampa: 400 V AC
• Polių skaičius: 4
• Prijungimas: Quick Connect (QC/QB)
• Neutralės laidininko apsauga: Taip
• Standartas: DIN EN 61009-1 (VDE 0664-20)

Kam tinka

• Trifazių grandinių apsauga komercinėse ir pramoninėse instaliacijose.
• Rekonstravimo projektai, kai erdvė skydelyje ribota.
• Sistemos, kuriose reikalinga ir apsauga nuo viršsrovių, ir nuo nuotėkio srovės.

Naudojimas

Įrenginys montuojamas ant DIN bėgelio. Prieš prijungdami laidininkus, įsitikinkite, kad maitinimas išjungtas. Quick Connect gnybtai leidžia greitai prijungti laidus be papildomų įrankių – tiesiog įkiškite nuvalytą laidininką. Tinka 50/60 Hz sistemoms.

Patarimas: montuodami šalia kitų apsauginių įrenginių, palikite bent vieną modulį tarpo, kad būtų lengviau atlikti techninę priežiūrą ir išvengtumėte perkaitimo. Reguliariai tikrinkite, ar gnybtai tvirtai laiko laidininkus.
