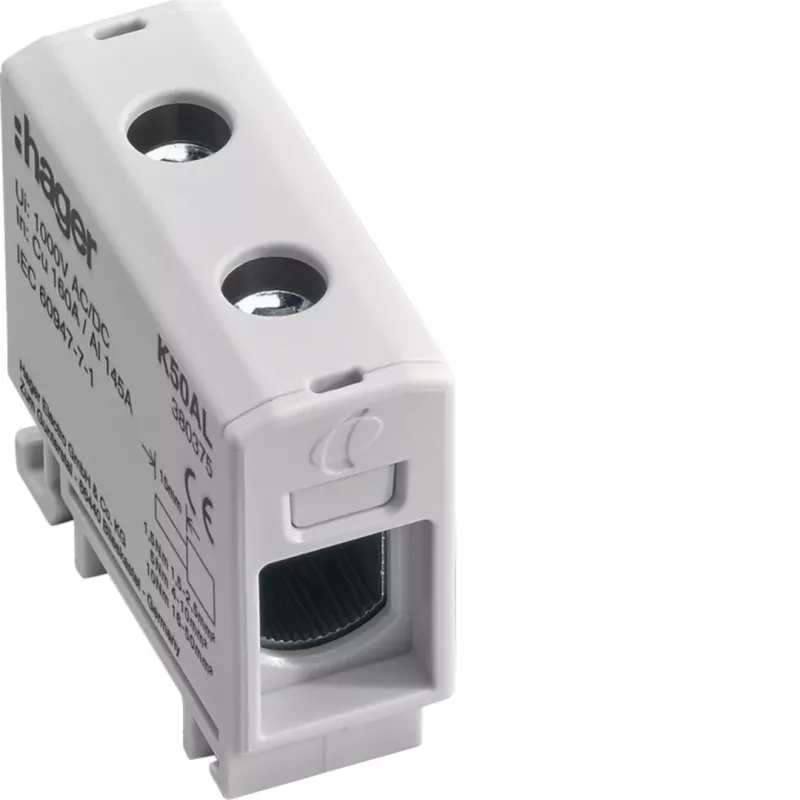

Hager K50AL aliuminio-vario jungiamasis gnybtas 2,5-50 mm², pilkas

Aliuminio ir vario laidininkų sujungimas elektros instaliacijose dažnai sukelia galvutės skausmą: skirtingi metalai linkę koroduoti, o prastas kontaktas gali lemti perkaitimą. Hager K50AL gnybtas išsprendžia šią problemą – tai patikima varžtinė jungtis, skirta abiejų tipų laidininkams, užtikrinanti ilgaamžiškumą ir stabilumą.

Kam skirta

Elektrikams ir skydų montuotojams, kuriems tenka jungti aliuminio ir vario laidus skirstomuosiuose skyduose, apskaitos spintose ar pramoniniuose valdymo skydeliuose.

Pagrindinės savybės

• Priima aliuminio ir vario laidininkus nuo 2,5 mm² iki 50 mm².
• Vardinė srovė iki 160 A, vardinė įtampa iki 690 V AC.
• Poliamido izoliacija, pilkos spalvos, atspari ir saugi.
• Kompaktiškas vienpolio dizaino, lengvai montuojamas.

Specifikacijos

• Laidininko medžiaga: aliuminis, varis
• Skerspjūvis: 2,5–50 mm² (lankstus ir standus)
• Vardinė srovė: 160 A
• Vardinė įtampa: 690 V AC
• Izoliacijos medžiaga: poliamidas (PA)
• Spalva: pilka
• Gnybto tipas: varžtinis
• Polių skaičius: 1
• Montavimas: varžtinis / tiesioginis
• Užteršimo laipsnis: 3
• Impulsinė atsparumo įtampa: 6 kV
• Trumpojo jungimo atsparumo srovė: 4,5 kA (1 s)
• Darbinė temperatūra: -25 iki +70 °C
• Prijungimo talpa: 1 laidininkas vienoje pusėje

Naudojimo patarimai

Naudokite dinamometrinį atsuktuvą, kad užtikrintumėte tinkamą priveržimą ir nepažeistumėte laidininko. Visada laikykitės vietinių elektros instaliacijos taisyklių, jungdami aliuminį su variu.

Patarimas: prieš jungdami nuvalykite laidininkų galus ir patikrinkite, ar gnybtas tvirtai priveržtas. Periodiškai apžiūrėkite jungtis, ypač ten, kur yra didelė drėgmė ar temperatūros svyravimai.
