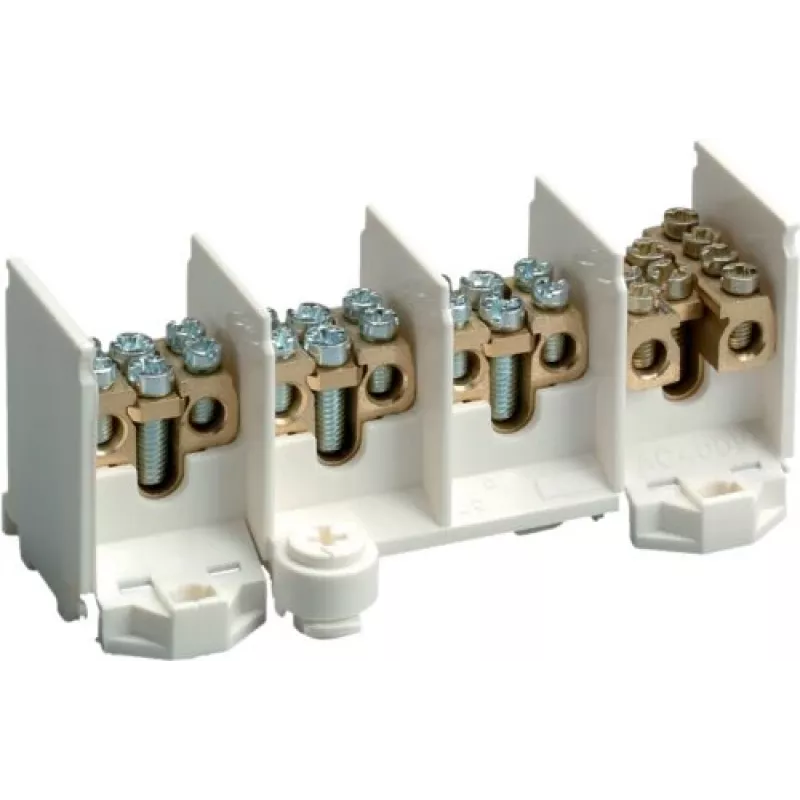

Hager K29N 4 polių pagrindinės linijos gnybtų blokas 25/2x16 mm² pilkas

Hager K29N – tai keturių polių pagrindinės linijos gnybtų blokas, skirtas patikimam maitinimo paskirstymui skirstomuosiuose skyduose. Jis leidžia prijungti 25 mm² pagrindinį laidininką ir kiekvienam poliui turi dvi 16 mm² išvesties jungtis, todėl sumažėja papildomų gnybtų poreikis ir supaprastėja instaliacija.

Privalumai profesionalams

• Kompaktiškas sprendimas, taupantis vietą skydelyje
• Varžtiniai gnybtai užtikrina patikimą ir ilgaamžę jungtį
• Dvi išvestys kiekvienam poliui leidžia lanksčiai šakoti grandines
• Pilko poliamido korpusas atsparus mechaniniam poveikiui ir užtikrina elektros izoliaciją
• Montuojamas ant 35 mm DIN bėgelio arba tvirtinamas varžtais

Kam tinka

Šis gnybtų blokas skirtas elektrikams ir skydų surinkėjams, dirbantiems su gyvenamųjų, komercinių ir pramoninių objektų elektros skirstymo sistemomis. Jis dažnai naudojamas pagrindiniuose skirstomuosiuose skyduose, apskaitos spintose ir įvadinėse sistemose.

Pagrindinės specifikacijos

• Polių skaičius: 4
• Pagrindinio laidininko skerspjūvis: 25 mm² (standus ir lankstus)
• Išvesties laidininko skerspjūvis: 2 x 16 mm² vienam poliui (standus ir lankstus)
• Nominali srovė: 100 A
• Nominali įtampa: 690 V AC
• Montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas
• Jungties tipas: varžtiniai gnybtai
• Korpuso medžiaga: poliamidas (PA)
• Laidininko medžiaga: žalvaris, nikeliuotas
• Spalva: pilka
• Darbinė temperatūra: nuo -25 iki +70 °C
• Jungčių skaičius vienam poliui: 3 (1 įėjimas, 2 išėjimai)

Naudojimo instrukcija

Montuokite gnybtų bloką ant tvirto DIN bėgelio arba tvirtinkite varžtais. Prijunkite pagrindinį 25 mm² laidininką prie įėjimo gnybto, o išvesties grandines – prie dviejų 16 mm² gnybtų kiekvienam poliui. Užveržkite varžtus reikiamu sukimo momentu pagal galiojančius elektros instaliacijos reikalavimus. Naudokite tik varinius laidininkus.

Patarimas: prieš montuodami įsitikinkite, kad skydas yra atjungtas nuo maitinimo. Periodiškai patikrinkite varžtų priveržimą – tai užtikrins ilgaamžį ir saugų kontaktą.
