Hager Complete Meter Field Z 1350x250mm 3 fazių 2 skaitiklių laukas 10mm² su izoliavimo funkcija

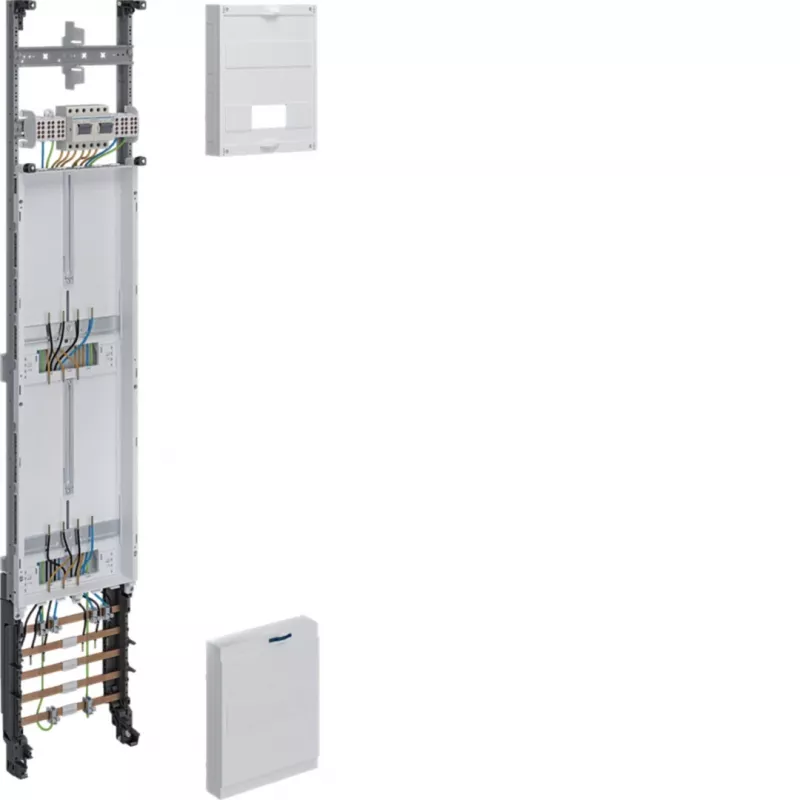

Hager Complete Meter Field Z 1350x250mm yra pilnai sukomplektuotas, iš anksto sujungtas skaitiklių laukas, skirtas profesionalams, montuojantiems daugiabučių ar komercinių pastatų skirstomuosius tinklus. Šis modelis talpina du elektroninius buitinius skaitiklius (eHZ) trifazėje konfigūracijoje, su 5 polių magistraline sistema, skirta 63 A srovei, ir integruota izoliavimo funkcija. Cinkuoto plieno korpusas (1350 x 250 mm) apima APZ lauką išmaniajam skaitiklių šliuzui ir yra paruoštas apsaugai nuo viršįtampių, žymiai sumažinant montavimo laiką vietoje.

Pagrindinės specifikacijos

• Skaitiklių vietų skaičius: 2 (eHZ suderinami)
• Fazės: trifazis, vardinė įtampa 230/400 V AC
• Vardinė srovė: 63 A, prijungimo skerspjūvis 10 mm²
• Magistralinė sistema: 5 polių, 63 A laidumas
• Integruota izoliavimo funkcija (pagrindinis jungiklis / izoliatorius)
• APZ laukas išmaniajam skaitiklių šliuzui integruotas
• Skirstymo eilės: 7 (įskaitant APZ ir rezervinę vietą)
• Medžiaga: cinkuoto plieno lakštas, varžtų tvirtinimas
• Visiškai iš anksto sujungtas, kad montavimas būtų greitas
• Paruoštas apsaugai nuo viršįtampių (SPD)
• Standartai: DIN VDE 0603-1, DIN 43870-1
• Matmenys: aukštis 1350 mm, plotis 250 mm

Kodėl verta rinktis

Šis skaitiklių laukas supaprastina montavimą, nes atkeliauja visiškai sujungtas ir paruoštas tvirtinti. Integruotas izoliatorius ir APZ laukas atitinka šiuolaikinius išmaniųjų skaitiklių reikalavimus be papildomų komponentų. Cinkuoto plieno konstrukcija užtikrina ilgaamžiškumą net sudėtingomis sąlygomis, o 10 mm² prijungimo skerspjūvis palaiko patikimą 63 A apkrovą. 7 eilių išdėstymas suteikia pakankamai vietos grandinės pertraukikliams ir rezerviniam pajėgumui, todėl tai ateities poreikius atitinkantis sprendimas gyvenamosioms ir lengvosios komercijos patalpoms.

Kam tinka

• Daugiabučiai pastatai su dviem atskirais matavimo taškais
• Mažos komercinės įrangos, reikalaujančios eHZ skaitiklių integracijos
• Perėjimas prie išmaniųjų skaitiklių infrastruktūros su APZ vieta
• Skirstomieji skydai, kuriuose reikalingas pagrindinis izoliatorius skaitiklių lauke
• Projektai, kuriems reikia atitikti DIN VDE 0603-1 ir DIN 43870-1 standartus

Naudinga žinoti

Laukas skirtas tvirtinti varžtais atitinkamoje spintoje arba korpuse. Jis paruoštas apsaugos nuo viršįtampių įtaisui (SPD), tačiau pats SPD turi būti užsakomas atskirai. Prieš montuodami visada patikrinkite vietinius reglamentus ir energetikos įmonės reikalavimus. Šis gaminys priklauso Hager Z serijai, todėl užtikrinamas suderinamumas su kitais Z serijos komponentais.

Patarimas: prieš pradėdami montavimą, įsitikinkite, kad skaitiklių laukas atitinka vietos tinklo specifikacijas ir kad turite reikiamus leidimus. Taip pat nepamirškite užsakyti atskirai SPD modulio, jei norite pilnos apsaugos.
