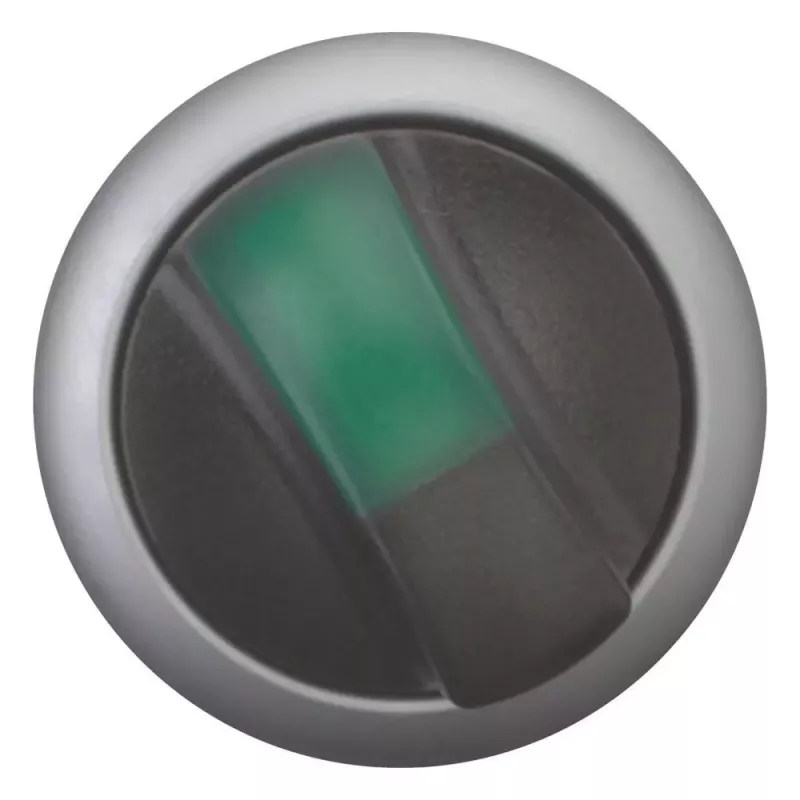

Eaton M22 sukamasis jungiklis, 3 padėčių, fiksuojamas, juoda rankenėlė su sidabriniu apvadu 284395

Kai reikia patikimai perjungti tris skirtingas grandinės būsenas vienu 90° pasukimu, Eaton M22 sukamasis jungiklis yra sprendimas, kuriuo pasitiki pramonės automatizavimo inžinieriai. Juoda rankenėlė su sidabriniu apvadu ne tik užtikrina aiškų vizualinį kontrastą, bet ir yra sukurta ilgam bei intensyviam darbui sunkiosiose mašinose.

Kodėl verta rinktis

• Modulinė M22 serija – galimybė derinti su įvairiais kontaktiniais blokais ir tvirtinimo adapteriais, sukuriant individualų valdymo įtaisą.
• IP66 apsauga priekyje – atsparus dulkėms ir vandens srovėms, tinka plovimo zonose.
• Fiksuojamas veikimas – pasirinkta padėtis išlieka iki kito rankinio perjungimo, todėl nereikia nuolat laikyti rankenėlės.
• Ilgas mechaninis tarnavimo laikas – daugiau nei 100 000 operacijų.
• Standartinė 22,5 mm montavimo anga – suderinama su daugeliu skydų.

Techninės specifikacijos

• Serija: Eaton M22
• Padėčių skaičius: 3
• Perjungimo kampas: 90°
• Veikimo tipas: fiksuojamas (latching)
• Rankenėlės spalva: juoda
• Apvado spalva: sidabrinė (metalinė)
• Montavimo skersmuo: 22,5 mm
• Apsaugos klasė priekyje: IP66
• Apsaugos klasė gale: IP20 (surinkus su kontaktiniais blokais)
• Rankenėlės tipas: sukamasis
• Suderinamumas: reikalingas M22-A tvirtinimo adapteris ir M22 kontaktiniai blokai (parduodami atskirai)
• Standartai: IEC/EN 60947-5-1, VDE 0660 200 dalis
• Darbinė temperatūra: -25 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +80 °C
• Mechaninis tarnavimo laikas: > 100 000 operacijų
• Maksimalus skydo storis: 6 mm

Kam tinka

Šis sukamasis jungiklis yra idealus pasirinkimas pramoninių valdymo pultų, staklių režimų perjungimo, konvejerių linijų valdymo ir pakavimo mašinų projektuotojams. Jis užtikrina patikimą ir aiškų valdymą net ir sudėtingomis sąlygomis.

Kaip naudoti

Norint naudoti šį įtaisą kaip pilną jungiklį, reikia įsigyti M22-A tvirtinimo adapterį ir M22 kontaktinius blokus. Sumontavus, jungiklis fiksuoja pasirinktą padėtį, o 90° pasukimas leidžia greitai perjungti tarp trijų grandinės būsenų. Rekomenduojama periodiškai patikrinti, ar kontaktiniai blokai tvirtai laikosi, ir užtikrinti, kad montavimo anga atitiktų 22,5 mm standartą.

Patarimas: Norėdami užtikrinti ilgą tarnavimo laiką, montuokite jungiklį į vietą, kurioje jis nebūtų veikiamas tiesioginių smūgių ar per didelės vibracijos. Taip pat nepamirškite, kad priekinė IP66 apsauga veikia tik tada, kai jungiklis tinkamai sumontuotas su tarpinėmis.
