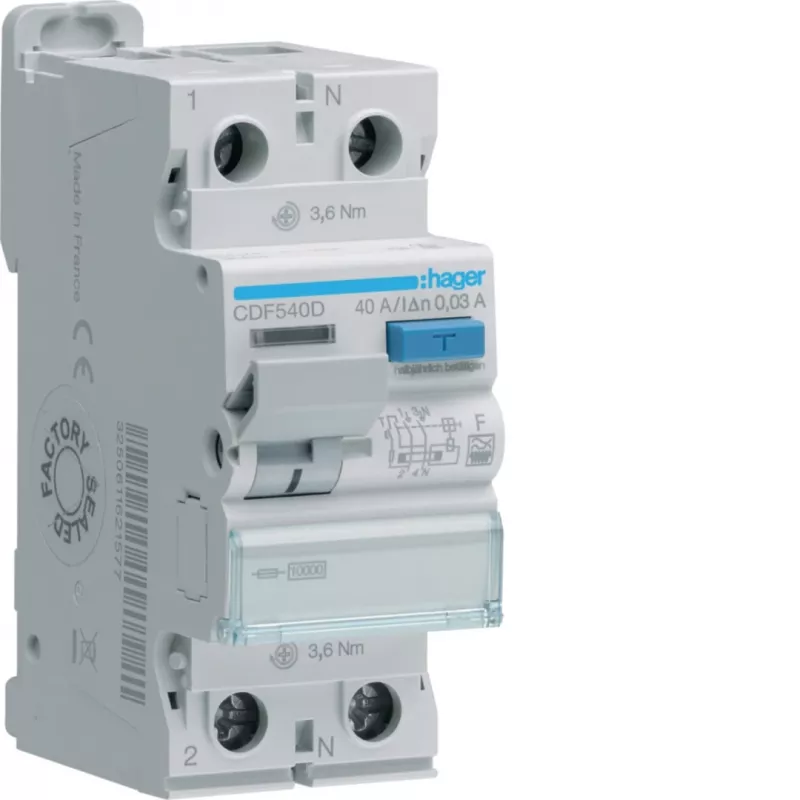

HAGER CDF540D liekamosios srovės grandinės pertraukiklis 2P 40A 30mA F tipo 10kA

Šiuolaikinėse elektros instaliacijose su dažnio keitikliais ar vienfaziais PV inverteriais standartiniai liekamosios srovės prietaisai gali suveikti netinkamai. HAGER CDF540D liekamosios srovės grandinės pertraukiklis (RCCB) užtikrina patikimą nuotėkio srovių aptikimą ir yra atsparus glotnioms nuolatinėms nuotėkio srovėms iki 10 mA, todėl išvengiama klaidingų suveikimų ir užtikrinama nepertraukiama apsauga.

Kam skirta

Elektrikams ir skydų montuotojams, kuriems reikia patikimo liekamosios srovės apsaugos įtaiso grandinėms su elektroninėmis apkrovomis, įskaitant tas, kuriose yra įvairių dažnių arba nuolatinės srovės komponentų. Tinka gyvenamiesiems, komerciniams ir lengvosios pramonės skirstomiesiems skydams.

Pagrindinės savybės

• F tipo liekamosios srovės apsauga: aptinka kintamąją ir pulsuojančią nuolatinę nuotėkio srovę, yra atspari glotnioms nuolatinėms nuotėkio srovėms iki 10 mA.
• 2 polių (2P) konstrukcija, skirta vienfazėms 230 V kintamosios srovės grandinėms.
• Vardinė srovė 40 A, vardinė nuotėkio suveikimo srovė 30 mA, skirta asmenų ir priešgaisrinei apsaugai.
• Trumpojo jungimo pertraukimo geba 10 kA pagal EN 61008.
• Kompaktiškas 2 modulių plotis, montuojamas ant DIN bėgelio.

Specifikacijos

• Prietaiso tipas: liekamosios srovės grandinės pertraukiklis (RCCB)
• Polių skaičius: 2P
• Vardinė srovė (In): 40 A
• Vardinė nuotėkio suveikimo srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: F tipo
• Vardinė trumpojo jungimo pertraukimo geba (Icn): 10 kA
• Vardinė įtampa (Ue): 230 V AC
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Modulių skaičius: 2
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (prietaisas korpuse)
• Darbinė temperatūra: -25 iki 40 °C
• Impulsinės srovės atsparumas: 3 kA
• Jungiamumas lanksčiu laidininku: 1 - 16 mm²
• Jungiamumas standžiu laidininku: 1 - 25 mm²
• Standartai: EN 61008-1, EN 61008-2-1
• Suveikimo charakteristika: momentinė

Naudojimo patarimai

Pasirinkite tinkamą liekamosios srovės tipą pagal prijungtas apkrovas. F tipas rekomenduojamas grandinėms su vienfaziais dažnio keitikliais ar panašia įranga. Visada patikrinkite, ar vardinė srovė ir nuotėkio suveikimo srovė atitinka vietinius montavimo reglamentus.
