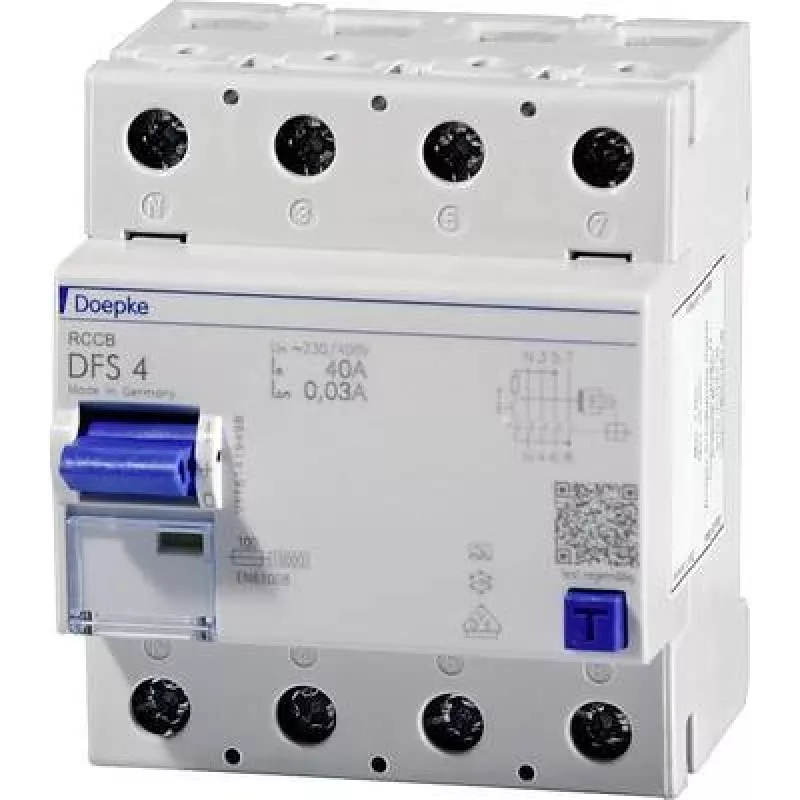

Doepke DFS 4 063-4/0,30-A liekamosios srovės automatinis jungiklis A tipo 63A 300mA 4 polių 09146901

Kai elektros instaliacijoje atsiranda pavojingų nuotėkio srovių, kiekviena sekundė gali reikšti žalą įrangai arba gaisro riziką. Doepke DFS 4 063-4/0,30-A – tai keturių polių A tipo liekamosios srovės automatinis jungiklis (RCCB), skirtas patikimai apsaugoti trifazes sistemas nuo kintamųjų ir pulsuojančių nuolatinės srovės nuotėkių iki 300 mA. Su 63 A vardine srove ir 230/400 V AC įtampa jis tinka komercinėms bei pramoninėms instaliacijoms, kuriose būtinas stabilus darbas ir minimalios prastovos.

Kam skirtas

Šis įrenginys – elektrikams, skydų surinkėjams ir objektų techniniams vadovams, kuriems reikia patikimo RCCB paskirstymo skydams, pogrupiams ir mašinų grandinėms. Jis ypač vertingas ten, kur veikia elektroninės apkrovos, galinčios generuoti pulsuojančias nuolatinės srovės nuotėkio sroves: dažnio keitikliai, UPS sistemos ar LED apšvietimo masyvai. 63 A vardinė srovė leidžia prijungti didelės galios grandines, o 300 mA jautrumas užtikrina apsaugą nuo gaisro ir įrangos pažeidimų be bereikalingų suveikimų.

Pagrindinės savybės

• A tipo RCCB: aptinka kintamąsias ir pulsuojančias nuolatinės srovės nuotėkio sroves, tinka šiuolaikinėms elektroninėms apkrovoms.
• 4 polių konstrukcija trifaziams tinklams su nuliniu laidu – visiškas atsijungimas gedimo atveju.
• 300 mA vardinė liekamoji srovė – ideali priešgaisrinei apsaugai ir didelių instaliacijų apsaugai.
• 63 A vardinė srovė – atlaiko dideles nuolatines apkrovas.
• 10 kA trumpojo jungimo atsparumas su tinkamu apsauginiu saugikliu – saugumas gedimo metu.
• Kompaktiškas 4 modulių plotis (72 mm) – taupo vietą DIN bėgelyje.
• IP20 apsauga gnybtuose, IP40 sumontavus – tinka paskirstymo skydams.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +40 °C – atsparus įvairioms sąlygoms.

Specifikacijos

• Produkto tipas: liekamosios srovės automatinis jungiklis (RCCB)
• RCD tipas: A
• Vardinė srovė (In): 63 A
• Vardinė liekamoji srovė (IΔn): 300 mA
• Polių skaičius: 4
• Vardinė įtampa (Un): 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Trumpojo jungimo atsparumas (Inc): 10 kA
• Vardinė perjungimo galia (IΔm): 500 A
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontavus)
• Darbinė temperatūra: -25 °C iki +40 °C
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1,5–50 mm² (vientisas/susuktas)
• Mechaninis ilgaamžiškumas: 10 000 perjungimo ciklų
• Elektrinis ilgaamžiškumas: 2 500 perjungimo ciklų
• Suveikimo charakteristika: momentinė
• Standartai: EN 61008
• Impulsinės srovės atsparumas: 3 kA

Naudojimas

Sumontuokite jungiklį sausame, uždarytame paskirstymo skydelyje ant DIN bėgelio, kad būtų išlaikytas IP40 apsaugos lygis. Prieš prijungdami maitinimą, patikrinkite, ar viršutinė apsauga nuo viršsrovių suderinta su RCCB trumpojo jungimo atsparumu. Įrenginį junkite pagal schemą, esančią ant korpuso, ir užveržkite gnybtus reikiamu momentu. Periodiškai išbandykite jungiklį naudodami įmontuotą testavimo mygtuką – tai užtikrins tinkamą veikimą.

Patarimai: Jei instaliacijoje yra dideli įjungimo srovės impulsai, atsižvelkite į 3 kA impulsinės srovės atsparumą – tai padės išvengti bereikalingų suveikimų. Visada laikykitės gamintojo nurodymų ir vietinių elektros saugos taisyklių. Reguliariai tikrinkite jungiklį, ypač po trumpojo jungimo ar perkrovos atvejų.
