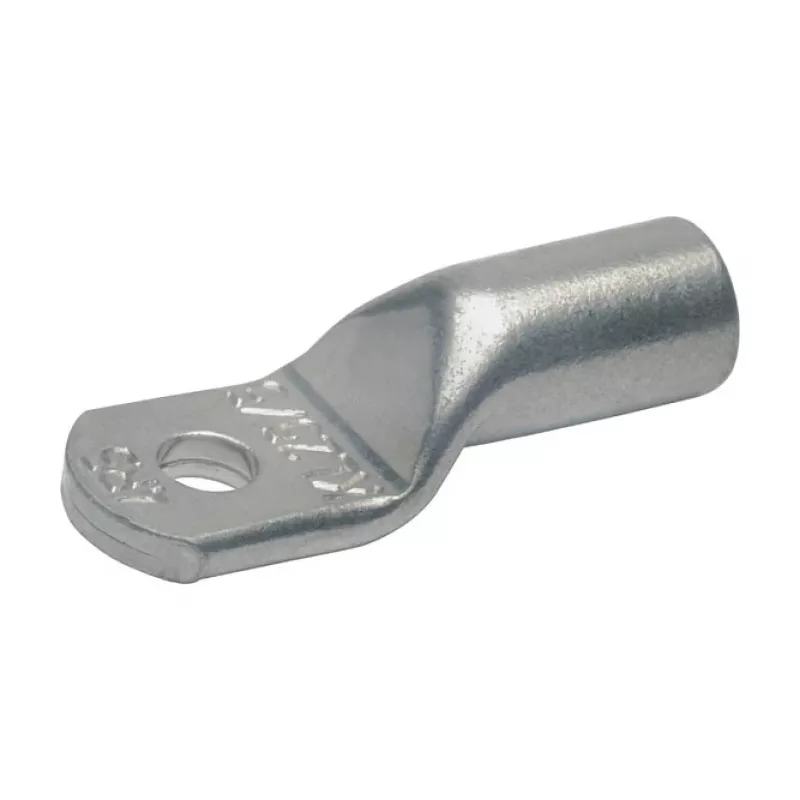

Gustav Klauke 8R8 95mm² Varinis kabelio antgalis – M8 varžtui, užspaudžiamas, DIN 46235

Gustav Klauke 8R8 yra 95mm² varinio kabelio antgalis, sukurtas patikimam ir ilgaamžiam sujungimui su M8 varžtais ar šynomis. Šis modelis atitinka DIN 46235 standartą ir užtikrina tvirtą, laidų sujungimą, kuris yra būtinas profesionaliuose elektros įrenginiuose.

Kam jis skirtas

Šis antgalis skirtas elektrikams, skydų gamintojams ir pramonės įrenginių techninės priežiūros specialistams, kuriems reikia patikimo vario kabelių sujungimo su M8 kontaktinėmis detalėmis. Jis tinka naudoti skirstomuosiuose skyduose, variklių prijungimui, pramoninėje instaliacijoje bei atsinaujinančios energijos sistemose, kur svarbus mažas pereinamasis pasipriešinimas ir atsparumas mechaninėms apkrovoms.

Pagrindiniai privalumai

• Vario skerspjūvis: 95mm² – tiksliai atitinka standartinius varinius kabelius
• M8 varžto anga (8,4mm) – tinka standartiniams varžtams ir šynoms
• Pagamintas iš elektrolitinio vario (E-Cu) – užtikrina puikų elektros laidumą
• Neizoliuotas, pliko vario paviršius – saugus užspaudimui ir mažesnė oksidacijos rizika
• Atitinka DIN 46235 standartą – garantuota kokybė ir suderinamumas
• Šešiakampis užspaudimo tipas – tvirtas, nuolatinis sujungimas
• Atsparus temperatūrai iki 150°C ir įtampai iki 1000V (priklausomai nuo sistemos)

Specifikacijos

• Bendras ilgis: 60mm
• Kontaktinės dalies plotis: 22mm
• Kontaktinės dalies storis: 2,5mm
• Vidinis vamzdelio skersmuo: 13,0mm
• Vamzdelio sienelės storis: 2,0mm
• Varžtų angų skaičius: 1
• Laidininko medžiaga: varis
• Standartas: DIN 46235

Naudojimo patarimai

Norint pasiekti patikimą užspaudimą, visada naudokite tinkamą presavimo įrankį, skirtą 95mm² laidams, ir įsitikinkite, kad kabelis yra visiškai įkištas į vamzdelį prieš spaudžiant. Pasirinkite matricą, atitinkančią šešiakampį profili, ir patikrinkite užspaudimo kokybę atlikdami tempimo testą. Jei sujungimas bus veikiamas agresyvios aplinkos, rekomenduojama naudoti antioksidantą, nors antgalis yra iš pliko vario.

Patikimas sujungimas – tai ne tik tinkamas įrankis, bet ir tinkama technika. Visada laikykitės gamintojo rekomendacijų dėl užspaudimo jėgos ir patikrinkite sujungimą prieš įjungdami įtampą.
