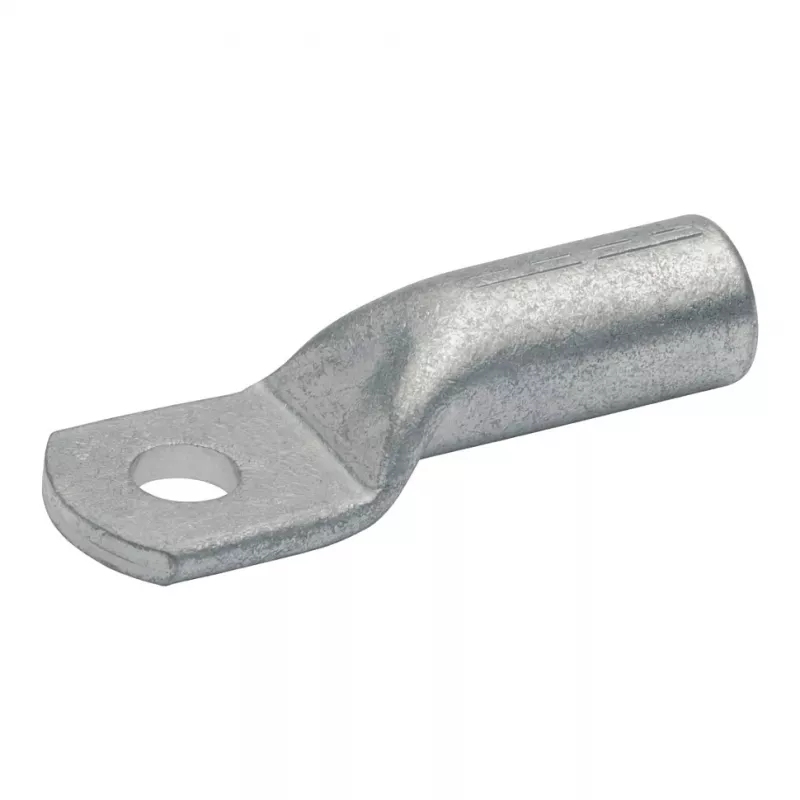

Gustav Klauke 107R8 70 mm² Elektrolituotu variu dengtas presuojamas kabelio antgalis

Kai reikia patikimai užbaigti 70 mm² varinį kabelį, kiekviena detalė turi būti tiksliai suderinta – nuo kontaktinės varžos iki atsparumo korozijai. Gustav Klauke 107R8 presuojamas kabelio antgalis sukurtas taip, kad atlaikytų dideles sroves ir ilgai tarnautų net intensyviai naudojamose pramoninėse sistemose. Elektrolitinis varis užtikrina puikų laidumą, o elektrolitu dengtas paviršius apsaugo nuo oksidacijos ir stabilizuoja kontaktinę varžą. Patikros anga leidžia akimirksniu įsitikinti, kad užspaudimas atliktas teisingai – tai ypač svarbu kritinėse maitinimo grandinėse.

Kam skirtas

Šis antgalis skirtas elektrikams ir skydų gamintojams, kurie montuoja žiedinius antgalius ant M8 varžtų valdymo spintose, skirstomuosiuose įrenginiuose, šynose, mašinų instaliacijose ir maitinimo skirstytuvuose. Dėl suderinamumo su vytiniais ir smulkiagysliais laidininkais jis tinka tiek lanksčioms, tiek standžioms kabelių sistemoms.

Pagrindiniai privalumai

• Aukšto laidumo elektrolitinis varis (E-Cu) – užtikrina nenutrūkstamą didelės srovės tekėjimą
• Elektrolitu dengtas paviršius apsaugo nuo galvaninės korozijos ir sumažina kontaktinės varžos pokyčius
• Tiksliai gręžta 8,4 mm anga – tinka M8 varžtams ir sraigtams
• Patikros anga leidžia vizualiai patikrinti įkišimo gylį ir užspaudimo kokybę
• Pagamintas pagal DIN 46235 matmenis – užtikrina suderinamumą
• Suderinamas su standartiniais šešiakampiais presavimo įrankiais (6–10 t) – dujoms nepralaidus užspaudimas

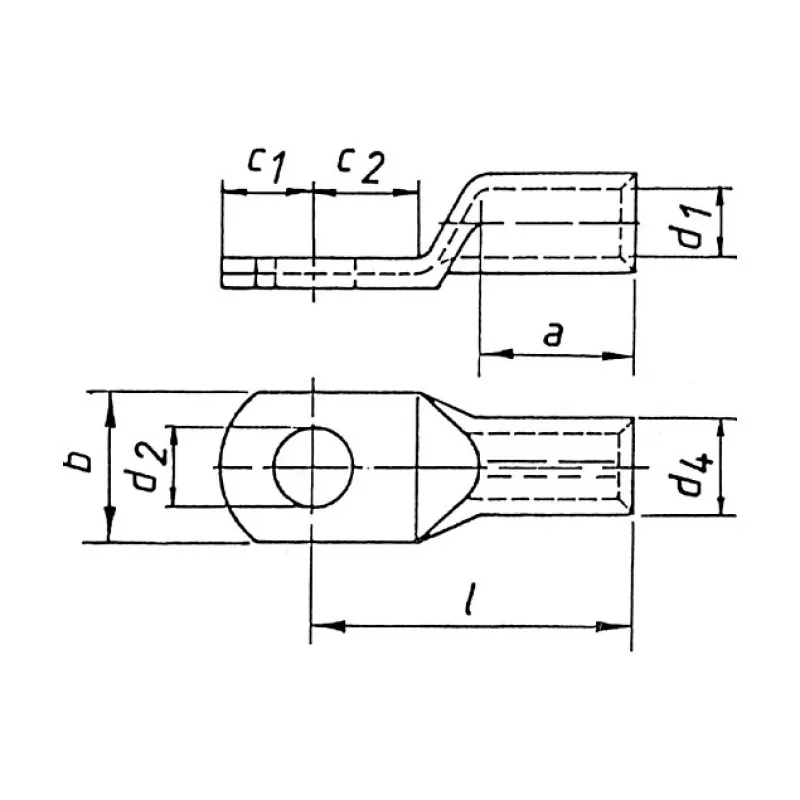

Specifikacijos

• Laidininko skerspjūvis: 70 mm²
• Varžto angos skersmuo: 8,4 mm (skirta M8 varžtams)
• Bendras ilgis: 56 mm
• Piršto plotis: 22 mm
• Išorinis įvorės skersmuo: 14,5 mm
• Vidinis įvorės skersmuo: 11,5 mm
• Piršto storis: 2,5 mm
• Medžiaga: elektrolitinis varis (E-Cu), elektrolitu dengtas
• Standartas: DIN 46235
• Įvorės tipas: standartinio ilgio
• Patikros anga: taip
• Suderinami laidininkai: vytiniai ir smulkiagysliai variniai laidininkai
• Darbinės temperatūros diapazonas: nuo -55°C iki +150°C
• Gamintojo serija: 107 serija
• Presavimo metodas: šešiakampis presavimas
• Paskirtis: maitinimo skirstymas, valdymo skydai, pramoninė įranga

Naudojimo patarimai

Naudokite tinkamą šešiakampį presavimo įrankį, skirtą 70 mm² laidininkams, ir užtikrinkite 6–10 t presavimo jėgą. Visada įstumkite antgalį ant nuimto izoliacijos kabelio iki patikros angos, tada atlikite presavimą. Siekiant geresnės apsaugos nuo korozijos agresyvioje aplinkoje, rekomenduojama užspaudimo vietą uždengti termosusitraukiančiu vamzdeliu. Prieš priveržiant, įsitikinkite, kad varžto anga tinkamai sutampa su M8 varžtu.

Patikimumas prasideda nuo teisingo įrankio – naudokite sertifikuotus presavimo įrankius ir reguliariai tikrinkite jų kalibraciją, kad kiekvienas užspaudimas atitiktų DIN 46235 reikalavimus.
