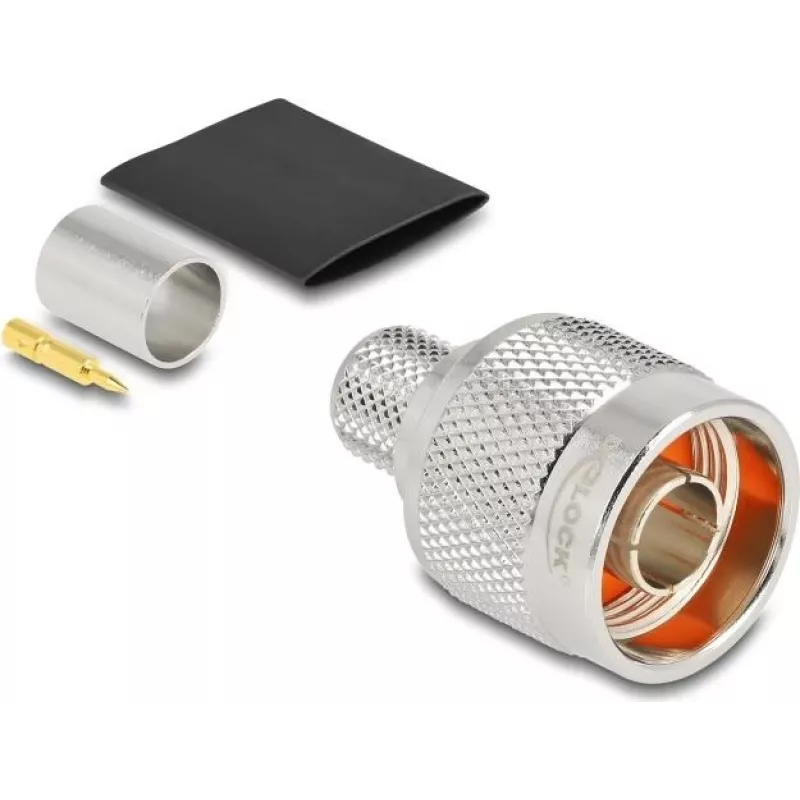

Delock N vyriškas crimp jungtis LMR-400 kabeliui su šilumą traukiančiu vamzdeliu 91768

Dažnių diapazonas nuo DC iki 11 GHz ir VSWR ne didesnis kaip 1,2 esant 6 GHz – tokie parametrai išskiria Delock 91768 N tipo vyrišką crimp jungtį, skirtą LMR-400 ir lygiaverčiams koaksialiniams kabeliams. Profesionalams, kuriems svarbu signalo vientisumas ir ilgaamžiškumas, ši jungtis užtikrina patikimą sujungimą tiek viduje, tiek lauke.

Kodėl verta rinktis

Auksuoti centriniai kontaktai sumažina signalo nuostolius, o nikeliuoti žalvariniai korpusai atsparūs korozijai. PTFE izoliatorius išlaiko stabilumą net esant ekstremalioms temperatūroms – nuo -55 °C iki 155 °C. Crimp tipo montavimas sukuria tvirtą, vibracijoms ir tempimui atsparų sujungimą, o komplekte esantis šilumą traukiantis vamzdelis suteikia papildomą įtempimo mažinimą ir apsaugą nuo drėgmės.

Techninės specifikacijos

• Jungties tipas: N vyriškas (kištukas)
• Montavimo būdas: crimp
• Varža: 50 omų
• Dažnių diapazonas: DC–11 GHz
• VSWR: 1,2 maks. esant 6 GHz
• Suderinami kabeliai: LMR-400, RG-8, RG-213, RG-214, Belden 9913
• Kabelio skersmuo: apie 10,3 mm
• Korpuso medžiaga: nikeliuotas žalvaris
• Centrinis kontaktas: auksuotas žalvaris
• Izoliatorius: PTFE
• Darbinė temperatūra: -55 °C iki 155 °C
• Komplekte: šilumą traukiantis vamzdelis

Kam tinka

• LMR-400 kabelių montavimui mobiliųjų, Wi-Fi ir radijo antenų sistemose
• Mažų nuostolių RF trumpiklių gamybai telekomunikacijų įrenginiuose
• Koaksialinių linijų remontui ar prailginimui transliavimo ir mikrobangų tinkluose
• Lauko instaliacijoms, kur būtinas atsparumas oro sąlygoms (su šilumą traukiančiu vamzdeliu)

Kaip naudoti

Jungtis skirta standartiniams crimp įrankiams su atitinkamais antgaliais kabeliui ir įvorei. Paruošę kabelį pagal LMR-400 reikalavimus, užspauskite jungtį, o po to užmaukite šilumą traukiantį vamzdelį ant kabelio ir jungties sandūros – jis suteiks papildomą apsaugą nuo įtempimo ir drėgmės.

Patarimas: prieš crimpavimą įsitikinkite, kad kabelio skersmuo atitinka 10,3 mm, o centrinis laidininkas švarus. Naudokite tik tam skirtus crimp antgalius – netinkamas įrankis gali pažeisti jungtį ir pabloginti VSWR. Laikykite jungtis sausose patalpose, kad išvengtumėte oksidacijos iki montavimo.
