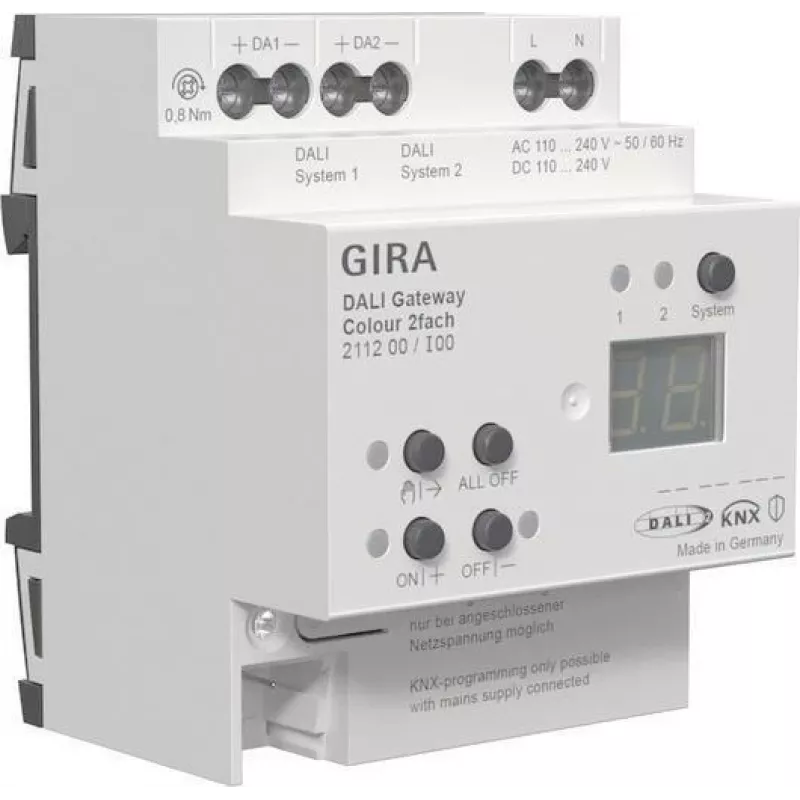

GIRA DALI Gateway Colour 2f REG KNX Secure – DIN bėgio šliuzas DALI spalvotam apšvietimui valdyti (modelis 211200)

„GIRA DALI Gateway Colour 2f REG KNX Secure“ yra DIN bėgio šliuzas, skirtas sujungti KNX automatiką su DALI spalvoto apšvietimo sistemomis. Įrenginys montuojamas elektros skirstomuosiuose skyduose ir leidžia valdyti DALI spalvotus šviestuvus per KNX magistralę. Jis palaiko scenų valdymą, šviesos intensyvumo ir spalvos reguliavimą iš KNX vartotojo sąsajų bei logikos, užtikrindamas centralizuotą tunable-white ir RGB/RGBW šviestuvų valdymą tiek komerciniuose, tiek gyvenamuosiuose objektuose.

Privalumai

Šliuzas užtikrina patikimą protokolų vertimą tarp KNX ir DALI spalvoto valdymo, atitinka KNX Secure reikalavimus autentifikuotam ryšiui. DIN bėgio formatas supaprastina montavimą skirstomuosiuose skyduose ir spintose. Dvi DALI linijos leidžia prijungti daugybę DALI spalvotų šviestuvų ir grupių, suteikiant lankstų scenų bei spalvų valdymą be papildomų valdiklių. Įrenginys skirtas sistemų integratoriams ir montuotojams, ieškantiems kompaktiškos, sąveikios sąsajos vieningam apšvietimo valdymui.

Pagrindinės techninės specifikacijos

• KNX Secure: palaiko autentifikuotą ir šifruotą KNX ryšį
• DALI linijos: 2 nepriklausomos DALI linijos
• DALI šviestuvų skaičius: iki 64 šviestuvų vienai linijai (iš viso 128)
• Palaikomi DALI tipai: tunable-white, RGB, RGBW
• Scenų valdymas: iki 16 scenų vienai linijai
• Maitinimas: per KNX magistralę (21–32 V DC)
• Montavimas: ant DIN bėgio (35 mm)
• Matmenys (PxAxG): 36 x 90 x 64 mm
• Apsaugos klasė: IP20

Naudojimas

Šliuzą sumontuokite ant standartinio DIN bėgio elektros skirstomajame skyde. Prijunkite KNX magistralę prie KNX gnybtų. Dvi DALI linijas prijunkite prie DALI išvesties gnybtų, o prie jų – DALI spalvotus šviestuvus arba tvarkykles pagal DALI montavimo rekomendacijas. Įrenginį sukonfigūruokite naudodami KNX programavimo įrankius ir DALI adresavimo procedūrą, priskirdami šviestuvus, grupes ir scenas. Po konfigūravimo šviesos intensyvumo, spalvų temperatūros ir spalvų kanalų valdymas atliekamas per KNX vartotojo sąsajas, logiką ar vizualizacijos sistemas.

Rekomendacijos

Įsitikinkite, kad naudojami DALI šviestuvai ir tvarkyklės palaiko reikalingas spalvų valdymo funkcijas (tunable-white, RGB arba RGBW). Laikykitės KNX Secure konfigūravimo procedūrų ir užtikrinkite maitinimo bei valdymo laidų atskyrimą skirstomajame skyde. Didesnėse DALI instaliacijose atsižvelkite į linijos ilgį ir įrenginių skaičių vienoje linijoje, kad neviršytumėte protokolo ribų ir užtikrintumėte stabilų veikimą.
