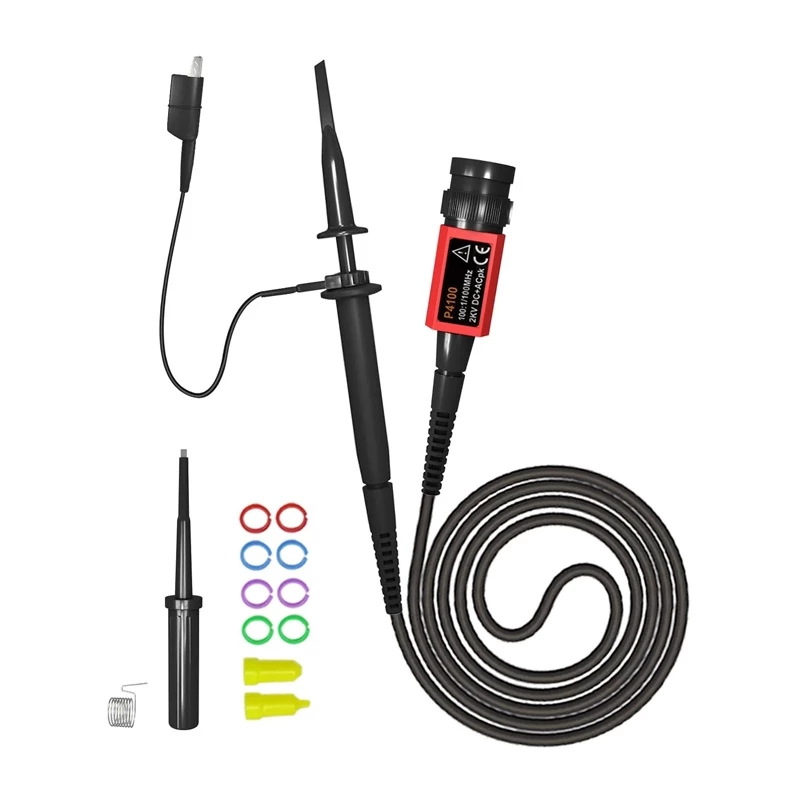

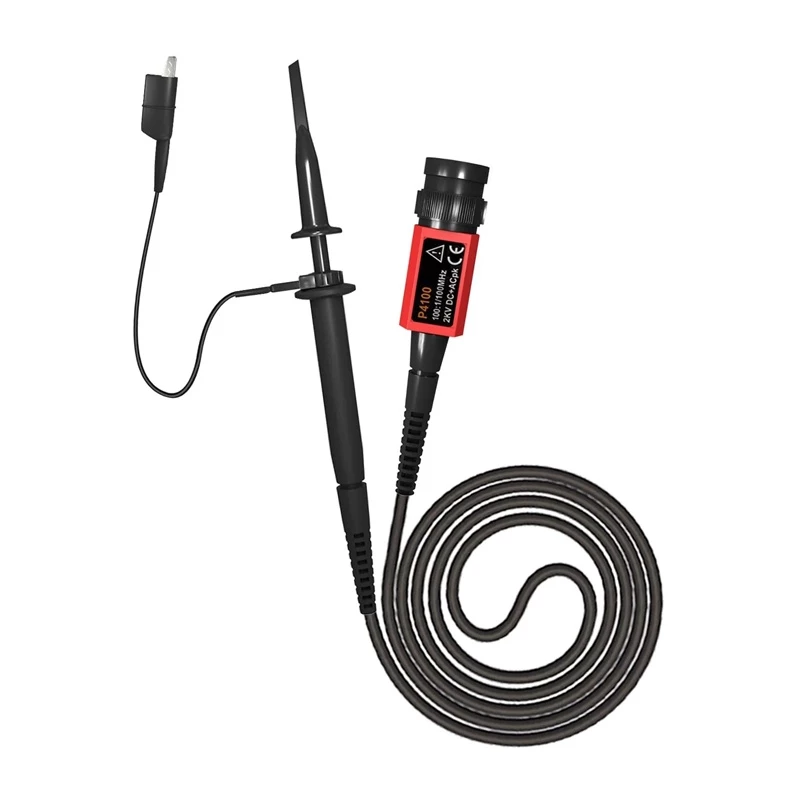

FNIRSI P4100 100MHz 100:1 aukštos įtampos osciloskopo zondas (4000V)

Dirbant su aukštos įtampos grandinėmis, būtinas matavimo įrankis, kuris saugiai sumažina signalą, išlaikydamas bangos formos vientisumą. FNIRSI P4100 pasyvus osciloskopo zondas siūlo 100:1 slopinimo koeficientą ir 100 MHz pralaidumą, todėl yra patikimas pasirinkimas inžinieriams ir technikams, kuriems reikia matyti iki 4000 V įtampą standartinėje 1 MΩ osciloskopo įėjime.

Kam jis skirtas

Šis zondas puikiai tinka profesionalams ir mėgėjams, dirbantiems galios elektronikoje, įskaitant SMPS projektavimą, keitiklių trikčių šalinimą, variklių pavarų analizę ir aukštos įtampos bandymus. Jis taip pat tinka mokomosioms laboratorijoms, kuriose atliekami aukštos įtampos eksperimentai.

Pagrindinės savybės

• 100:1 slopinimas saugiam aukštos įtampos matavimui
• DC iki 100 MHz pralaidumas su greitu 3,5 ns signalo kilimo laiku
• Atlaiko iki 4000 V (DC + AC pikas) įėjimo įtampą
• Didelė 100 MΩ įėjimo varža sumažina apkrovą grandinei
• Maža 6 pF įėjimo talpa užtikrina tikslią aukšto dažnio atsaką
• Reguliuojamas kompensavimo diapazonas 10 pF – 35 pF, kad atitiktų įvairius osciloskopus
• Standartinė BNC jungtis užtikrina universalų suderinamumą
• 1,2 m lengvas kabelis lanksčiam pozicionavimui
• ±2% slopinimo tikslumas

Specifikacijos

• Zondo tipas: Pasyvus aukštos įtampos
• Slopinimo koeficientas: 100:1
• Pralaidumas: DC iki 100 MHz
• Maksimali įėjimo įtampa: 4000 V (DC + AC pikas)
• Įėjimo varža: 100 MΩ (su 1 MΩ osciloskopo įėjimu)
• Įėjimo talpa: 6 pF
• Signalo kilimo laikas: 3,5 ns
• Kompensavimo diapazonas: 10 pF – 35 pF
• Kabelio ilgis: 1,2 m
• Jungtis: BNC
• Slopinimo tikslumas: ±2%
• Darbinė temperatūra: 0°C iki 50°C
• Darbinė drėgmė: 0-80% RH (be kondensato)
• Įžeminimo laido ilgis: 15 cm

Patarimai

Prieš įjungdami grandinę, visada tvirtai prijunkite įžeminimo laidą. Nustatykite osciloskopo įėjimą į 1 MΩ ir atlikite žemo dažnio kompensavimo reguliavimą, kad zondas atitiktų jūsų osciloskopą. Prieš kiekvieną naudojimą patikrinkite zondą ir kabelį, ar nėra pažeidimų, ypač dirbant su įtampa virš 1000 V.
