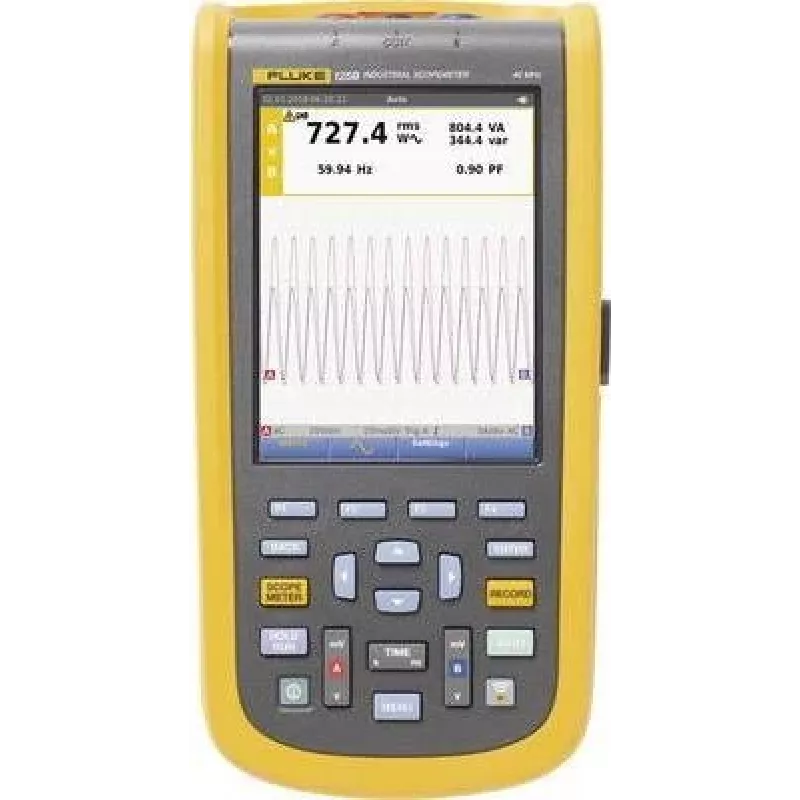

Fluke ScopeMeter 125B/EU/s nešiojamas osciloskopas 40 MHz 2 kanalų 4 GSa/s (4756054)

40 MHz dažnių juosta, du izoliuoti kanalai ir integruotas 5000 skaitmenų multimetras viename rankiniame prietaise – Fluke ScopeMeter 125B/EU/s leidžia spręsti elektros ir elektronikos gedimus tiesiai objekte, nereikalaujant nei stacionaraus osciloskopo, nei atskiro multimetro. Kai įranga sustoja, laikas sprendžia apie produktyvumą, todėl matavimo priemonė, kuri visada po ranka ir paruošta darbui, tampa tiesiogine investicija į mažesnes prastovas.

Kodėl verta rinktis šį ScopeMeter

• 40 MHz dažnių juosta, 2 izoliuoti kanalai, iki 4 GSa/s ekvivalentinio laiko diskretizavimas
• Integruotas 5000 skaitmenų multimetras: VDC, VAC, ADC, AAC, varža, kontūro tikrinimas, diodas, talpa
• Connect-and-View™ automatinis sinchronizavimas – stabili vaizdo forma be rankinių nustatymų
• TrendPlot™ registravimas be popieriaus – iki 22 dienų nepertraukiamo signalo stebėjimo
• 5,7 colio spalvotas LCD ekranas, įskaitomas tiek ryškioje šviesoje, tiek silpnai apšviestoje aplinkoje
• CAT III 1000 V / CAT IV 600 V saugos klasė – tinka pramoniniams elektros skirstymo darbams
• IP51 apsauga nuo dulkių ir vandens lašų, atsparus korpusas kasdieniam lauko eksploatavimui
• Įkraunama ličio jonų baterija – iki 7 valandų autonominio darbo
• USB jungtis duomenų perdavimui į kompiuterį ir nuotoliniam valdymui

Kam skirtas

Šis prietaisas sukurtas techninės priežiūros inžinieriams, elektrikams ir elektronikos specialistams, kurie dirba gamyklose, pastatų inžinerinėse sistemose ar lauko sąlygomis. Jis tinka ten, kur reikia greitai patikrinti tiek maitinimo grandines, tiek valdymo signalus, o stacionaraus osciloskopo atsivežti neįmanoma. Dėl CAT III 1000 V ir CAT IV 600 V reitingų jį galima saugiai naudoti prie pramoninio elektros tinklo.

Kaip naudoti kasdienėje veikloje

Osciloskopo dalis siūlo 5 mV/div–100 V/div vertikalų jautrumą ir 10 ns/div–2 min/div laiko bazę – vienodai gerai fiksuojami tiek greiti trumpalaikiai impulsai, tiek lėti signalo pokyčiai. Automatiniai matavimai apima Vpeak, Vrms, dažnį, periodą, darbo ciklą, impulso plotį ir kilimo/kritimo laiką. Multimetro režimas matuoja tikrąją efektinę (True RMS) kintamosios ir nuolatinės srovės įtampą bei srovę, varžą, kontūrą, diodus ir talpą. TrendPlot™ leidžia registruoti duomenis ir gaudyti periodiškai pasikartojančius gedimus, kurių momentiniu matavimu nepavyktų užfiksuoti.

Pagrindinės specifikacijos

• Osciloskopo dažnių juosta: 40 MHz
• Kanalai: 2
• Maks. ekvivalentinio laiko diskretizavimas: 4 GSa/s
• Realaus laiko diskretizavimas: 25 MSa/s vienam kanalui
• Atminties gylis: 5 000 taškų vienam kanalui
• Vertikali skyra: 8 bitai
• Vertikalus jautrumas: 5 mV/div–100 V/div
• Laiko bazė: 10 ns/div–2 min/div
• Ekranas: 5,7 colio spalvotas LCD
• Saugos klasė: CAT III 1000 V / CAT IV 600 V
• Jungtys: USB
• Maitinimas: įkraunama ličio jonų baterija, kintamosios srovės adapteris
• Baterijos veikimo laikas: iki 7 valandų
• Apsaugos klasė: IP51
• Įėjimo varža: 1 MΩ || 10 pF
• Sinchronizavimo tipai: Connect-and-View™, Edge, Video, Pulse Width
• Automatiniai matavimai: Vpeak, Vrms, dažnis, periodas, darbo ciklas, impulso plotis, kilimo/kritimo laikas
• TrendPlot™ registravimas: yra

Patarimas: prieš išvykdami į objektą įkraukite bateriją iki galo ir pasirinkite Connect-and-View™ režimą – taip sutaupysite laiko, kai reikės greitai įvertinti nepažįstamą signalą. Periodiniams gedimams gaudyti įjunkite TrendPlot™ ir palikite prietaisą stebėti ilgesniam laikui, o rezultatus per USB perkelkite į kompiuterį tolimesnei analizei.
