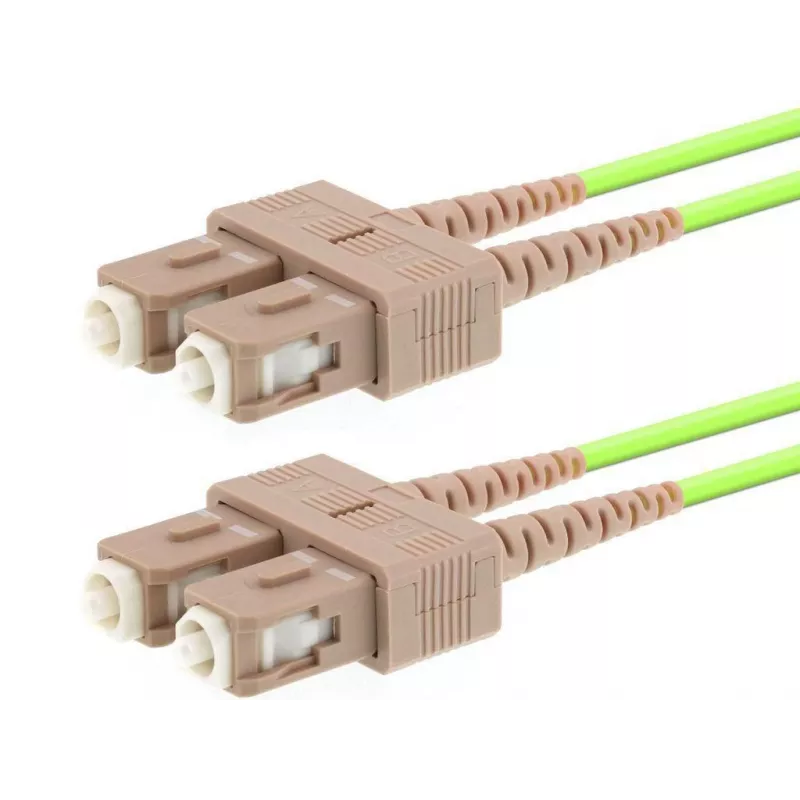

LOGON AL5SCSC10I/5I - OM5 šviesolaidinis SC-SC sujungimo kabelis, 10 m, 50 µm, pilnas dupleksas, šviesiai žalias

LOGON AL5SCSC10I/5I yra 10 metrų šviesolaidinis sujungimo kabelis, sukurtas didelės spartos trumpojo nuotolio ryšiams. Jis naudoja WideBand OM5 daugiamodį šviesolaidį su 50 µm šerdimi ir SC jungtimis abiejuose galuose, užtikrinančiais pilną dupleksą. Šviesiai žalias apvalkalas identifikuoja OM5 pluoštą, palengvindamas vizualų atpažinimą stelažuose ir kabelių loviuose. Šis kabelis suderinamas su esamomis daugiamodėmis instaliacijomis ir palaiko kelių bangų ilgių siųstuvus-imtuvus, skirtus būsimoms 100 Gb/s ir 400 Gb/s trumpojo nuotolio programoms.

Privalumai

WideBand OM5 lankstus daugiamodis šviesolaidis užtikrina OM4 lygio našumą platesniame spektro lange (850–950 nm), įgalindamas trumpųjų bangų ilgių tankinimo (SWDM) sistemas. 50 µm optimizuota šerdis padidina pralaidumą trumpojo nuotolio didelio tankio jungtims, o SC–SC galai užtikrina patikimą mechaninį veikimą ir lengvą įkišimą į įprastą daugiamodę įrangą. 10 m ilgis tinka tarpstelažiniams ir įrangos sujungimams duomenų centruose bei telekomunikacijų patalpose.

Tinka

• Duomenų centrų tarpstelažiniams sujungimams ir perjungimui
• Sandėliavimo tinklams (SAN) ir serverių jungtims
• Telekomunikacijų įrangai ir optiniams skirstytuvams su daugiamodėmis SC jungtimis
• Kelių bangų ilgių trumpojo nuotolio jungtims su SWDM siųstuvais-imtuvais

Pagrindinės techninės specifikacijos

• Pluošto tipas: WideBand OM5 lankstus daugiamodis šviesolaidis
• Šerdies skersmuo: 50 µm
• Ilgis: 10 m
• Jungties tipas: SC į SC, vyriškos abiejuose galuose
• Režimo konfigūracija: Pilnas dupleksas, daugiamodis
• Apvalkalo spalva: Šviesiai žalia (OM5 identifikacija)
• Optimizuotas bangų ilgių diapazonas: 850–950 nm

Kaip naudoti

Įstatykite LOGON OM5 SC–SC sujungimo kabelį, įkišdami kiekvieną SC jungtį į atitinkamą SC adapterį ar siųstuvo-imtuvo prievadą, kol jungtis užsifiksuos spragtelėjimu. Nutieskite kabelį per kabelių valdymo takus, vengdami staigių lenkimų ir per didelės įtampos; laikykitės standartinių daugiamodžio pluošto lenkimo spindulio rekomendacijų, kad išlaikytumėte našumą. Pilno duplekso jungtims užtikrinkite, kad siuntimo ir priėmimo prievadai būtų teisingai suporuoti, kad kiekvienas pluoštas perduotų numatytą srauto kryptį.

Rekomendacijos

Naudokite šį kabelį trumpojo nuotolio, didelio tankio daugiamodėms jungtims, kai reikalingas OM5 suderinamumas ir SWDM palaikantys siųstuvai-imtuvai. Prieš jungdami apžiūrėkite jungčių galus ir laikykite dulkių dangtelius ant nenaudojamų jungčių. Nuolatinėms instaliacijoms užtikrinkite tinkamą įtempimo mažinimą ir laikykitės lenkimo spindulio reikalavimų, kad išsaugotumėte optinį našumą.
