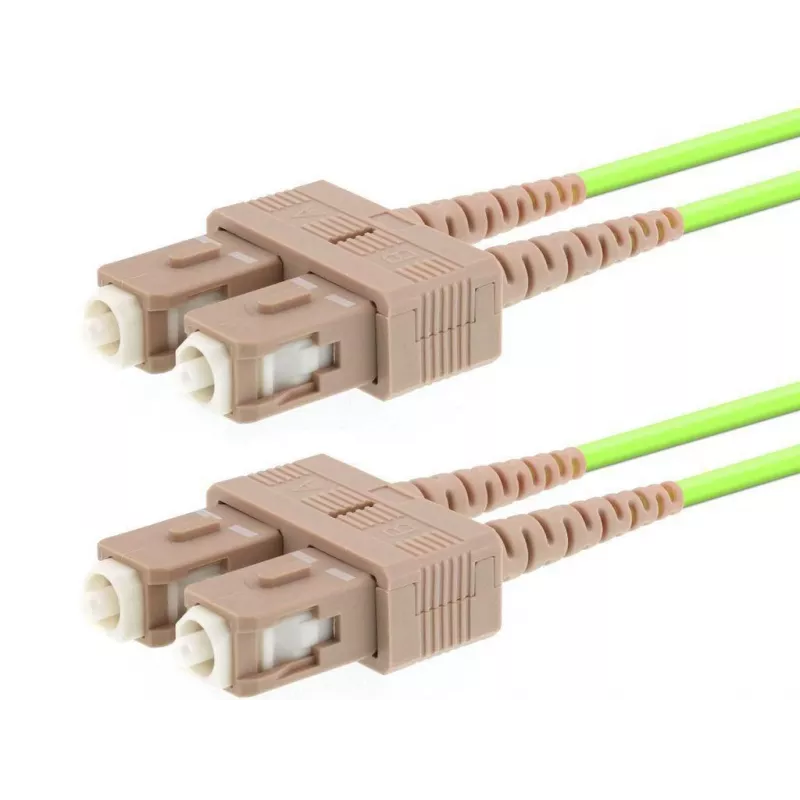

Šviesolaidinis laidas LOGON AL5SCSC03I/5I OM5 3 m SC–SC 50 µm pilnas dupleksas šviesiai žalia

LOGON AL5SCSC03I/5I OM5 yra 3 metrų daugiamodis šviesolaidinis pataisinis laidas su SC jungtimis abiejuose galuose ir 50 µm šerdies skersmeniu. Laidas naudoja plačiajuostį OM5 daugiamodį šviesolaidį, atsparų lenkimui ir optimizuotą trumpųjų bangų dalijimo tankinimui (SWDM) bei kelių bangų ilgių imtuvams. Šviesiai žalia išorinė izoliacija žymi OM5 specifikaciją, o laidas skirtas pilno duplekso duomenų perdavimui duomenų centruose ir įmonių daugiamodiuose tinkluose trumpais ir vidutiniais atstumais.

Privalumai

OM5 šerdis užtikrina OM4 lygiavertį našumą platesniame spektriniame lange (850–950 nm), leidžiančiame kelių bangų ilgių sprendimus didesniems duomenų perdavimo greičiams, tokiems kaip 40/100/400 Gb/s naudojant SWDM. Atspari lenkimui konstrukcija sumažina makro- ir mikro lenkimo nuostolius, leidžiant montuoti kompaktiškuose padėkluose ir mažuose lenkimo spinduliuose. Standartinės SC jungtys abiejuose galuose užtikrina paprastą ir patikimą sąsają, suderinamą su įprastais daugiamodžiais imtuvais ir pataisinėmis plokštėmis.

Tinka

• Trumpiems ir vidutiniams ryšiams duomenų centruose ir serverinėse
• Greitam daugiamodžiam Ethernet (įskaitant 100 Gb/s) ir InfiniBand ryšiams
• Kelių bangų ilgių / SWDM diegimams ir ateities atnaujinimams
• Jungimui tarp jungiklių, imtuvų ir optinių skirstymo dėžių

Pagrindinės specifikacijos

• Šviesolaidžio tipas: WideBand OM5 daugiamodis (50 µm šerdis)
• Ilgis: 3 m
• 1 jungtis: SC vyriška
• 2 jungtis: SC vyriška
• Perdavimas: Pilnas dupleksas daugiamodis
• Izoliacijos spalva: Šviesiai žalia (OM5 identifikacija)
• Atsparumas lenkimui: Mažas makro- ir mikro lenkimo jautrumas
• Optimizuotas bangų ilgių diapazonas: 850–950 nm SWDM programoms

Kaip naudoti

Nutieskite šviesolaidinį laidą vengdami aštrių briaunų ir laikykitės rekomenduojamo minimalaus lenkimo spindulio montavimo metu. Įkiškite SC jungtis į atitinkamus SC prievadus, kol jos užsifiksuos; laikykitės teisingos orientacijos pilno duplekso ryšiams. Laikykite jungčių galus švarius ir apsaugotus prieš sujungimą; naudokite šviesolaidžio patikros ir valymo procedūrą prieš jungiant prie aktyvios įrangos. Išbandykite ryšį tinkama daugiamode testavimo įranga arba naudokite patvirtintus imtuvus, kad patvirtintumėte numatomą našumą.

Rekomendacijos

Laikykite ir tvarkykite laidą pagal standartinę šviesolaidžio praktiką: venkite per didelės traukimo jėgos, laikykitės lenkimo spindulių ir laikykite jungtis uždengtas, kai nenaudojamos. Kelių bangų ilgių ar SWDM sistemoms patikrinkite imtuvo ir kanalo suderinamumą su OM5 šviesolaidžio specifikacijomis ir po montavimo atlikite nuoseklų testavimą.
