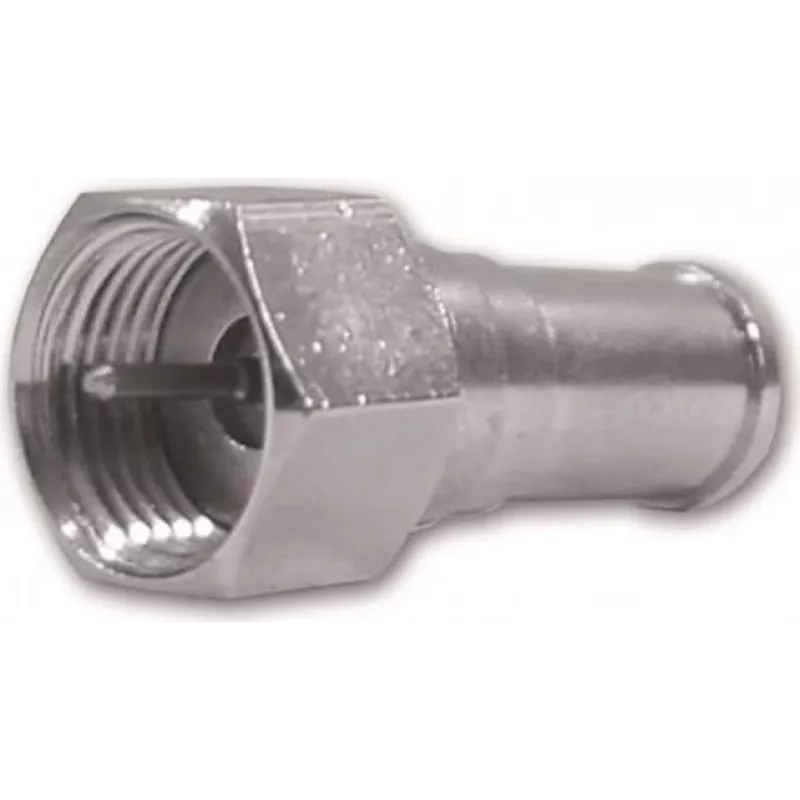

Televes FRC 750 75 Ω koaksialinė apkrova RF sistemoms

Televes FRC 750 yra kompaktiškas pasyvus įrenginys, skirtas užbaigti 75 omų charakteringos varžos koaksialines linijas. Jis naudojamas RF, transliavimo ir kabelių paskirstymo sistemose, siekiant išvengti stovinčių bangų ir signalo atspindžių. Įrenginys užtikrina stabilią apkrovą visame dažnių diapazone, tinkančiame televizijos, radijo ir matavimų programoms, o kompaktiška forma leidžia lengvai jį įmontuoti bandymų stenduose ar paskirstymo tinkluose.

Privalumai

• Tikslus 75 Ω varžos suderinimas sumažina atspindžius ir padeda išlaikyti signalo vientisumą.
• Koaksialinė konstrukcija užtikrina suderinamumą su standartinėmis F tipo ir panašiomis RF jungtimis.
• Maži įterpimo nuostoliai ir patikimas pasyvus veikimas be maitinimo šaltinio.
• Kompaktiškas ir tvirtas dizainas tinka tiek laikinam naudojimui, tiek nuolatinei montacijai ankštose patalpose.

Pagrindinės specifikacijos

• Varža: 75 Ω
• Jungtis: F tipo (koaksialinė)
• Dažnių diapazonas: nuolatinė srovė iki 1 GHz
• Galia: 0,5 W
• Matmenys: kompaktiški, lengvai montuojami

Naudojimas

Prijunkite Televes FRC 750 tiesiai prie koaksialinės išvesties ar linijos, kurią reikia užbaigti, užtikrindami tvirtą mechaninį ir elektrinį ryšį. Bandymų metu prijunkite rezistorių prie matuojamo įrenginio arba nenaudojamo skirstytuvų ir kombinatorių prievado. Įsitikinkite, kad jungtis yra patikima, o aplinkinis tinklas suderintas su 75 Ω apkrova. Įrenginys veikia iškart po prijungimo – nereikia jokios konfigūracijos ar maitinimo.

Rekomendacijos

Naudokite terminacinį rezistorių sausose patalpose arba apsaugotuose korpusuose, jei montuojate nuolatiniuose paskirstymo stovuose. Venkite korozinės aplinkos ar didelio mechaninio streso. Siekiant tikslių RF matavimų, įsitikinkite, kad visa prijungta įranga ir kabeliai yra skirti 75 Ω sistemoms, o jungtys yra priveržtos, kad būtų išvengta varžos pertrūkių.
