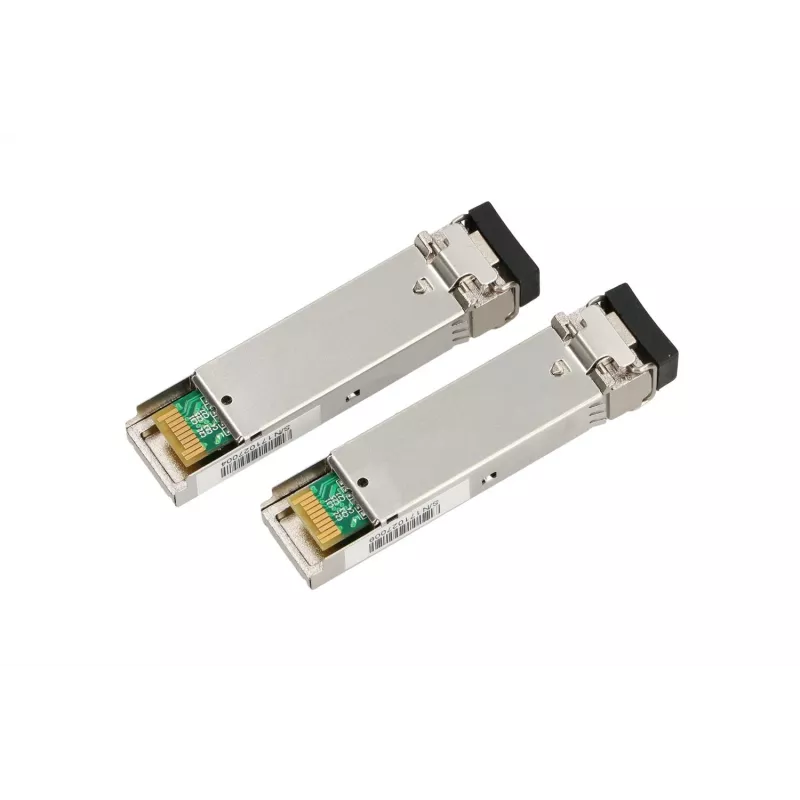

SFP modulis Extralink SFP 1.25G 1490/1550nm 80km LC DOM

Šis Extralink SFP modulis skirtas ilgų nuotolių vienmodžiams optiniams ryšiams, naudojant WDM technologiją, kuri leidžia perduoti duomenis dviem kryptimis vienu pluoštu. Jis idealiai tinka magistraliniams tinklams, metropoliniams tinklams ir taškas-taškas jungtims, kur reikalingas patikimas 1,25 Gbps ryšys iki 80 km atstumu.

Pagrindiniai privalumai

• Duomenų perdavimo sparta: 1,25 Gbps
• Bangos ilgiai: 1490 nm (siuntimas) / 1550 nm (priėmimas) arba atvirkščiai, priklausomai nuo modulio orientacijos
• Maksimalus atstumas: iki 80 km vienmodžiu pluoštu
• Jungtis: LC duplex (vieno pluošto WDM naudojimas)
• Modulio tipas: SFP (Small Form-Factor Pluggable), karštai keičiamas
• Stebėjimas: skaitmeninis optinis stebėjimas / DDM/DOM palaikymas diagnostiniams parametrams
• Lazerio tipas: DFB siųstuvas su LD valdymu

Naudojimo pavyzdžiai

• Ilgų nuotolių taškas-taškas jungtys metropoliniuose ir prieigos tinkluose
• Šviesolaidiniai ryšiai tarp jungiklių, maršrutizatorių ir optinių linijų terminalų
• Vieno pluošto dvikrypčiai ryšiai, naudojant WDM, siekiant sumažinti pluoštų skaičių
• Esamų vienmodžių optinių tinklų atnaujinimas arba išplėtimas

Kaip naudoti

Įstatykite SFP modulį į laisvą SFP lizdą suderinamame įrenginyje (jungiklyje, maršrutizatoriuje ar optiniame įrenginyje), užtikrindami tinkamą orientaciją, kol jis užsifiksuos. Prijunkite LC galvutes su vienmodžiu pluoštu, naudodami atitinkamą WDM poravimą, kad vieno galo siuntimo banga sutaptų su kito galo priėmimo banga. Patikrinkite ryšio būseną per įrenginio indikatorius arba modulio skaitmeninio stebėjimo išvestį. Modulius galima keisti neišjungus sistemos, jei laikomasi karšto keitimo reikalavimų.

Rekomendacijos

Patikimiems ryšiams maksimaliu atstumu naudokite ITU-T standartus atitinkantį vienmodį pluoštą su tinkamomis slopinimo charakteristikomis ir užtikrinkite, kad jungtys bei suvirinimai būtų švarūs. Kiekviename ryšio gale naudokite vienas kitą papildančius WDM modulius (1490/1550 poravimą) ir stebėkite optinę galią bei temperatūrą per DOM, kad laiku pastebėtumėte degradaciją.
