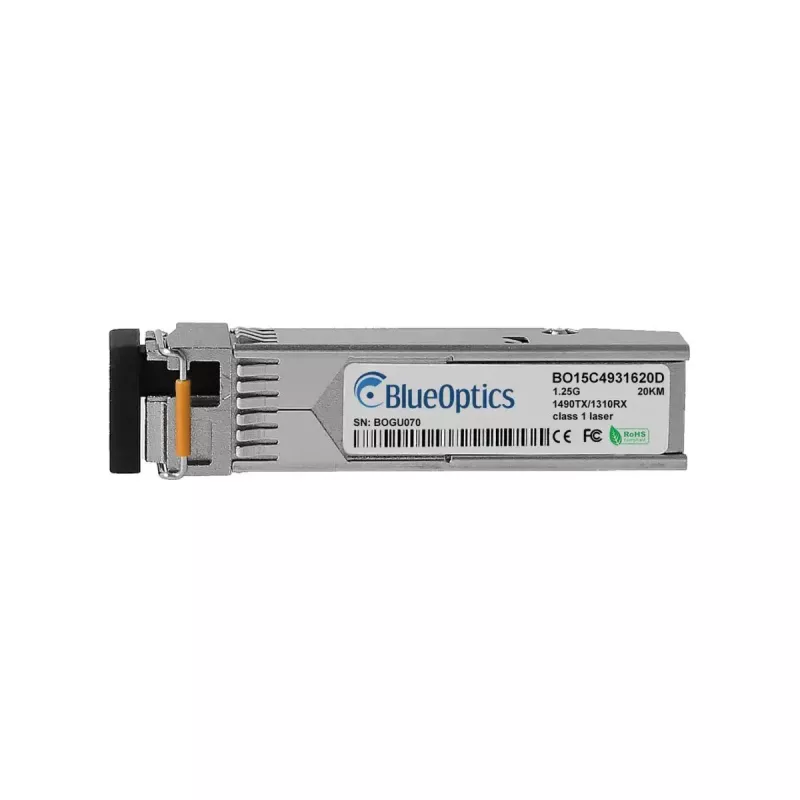

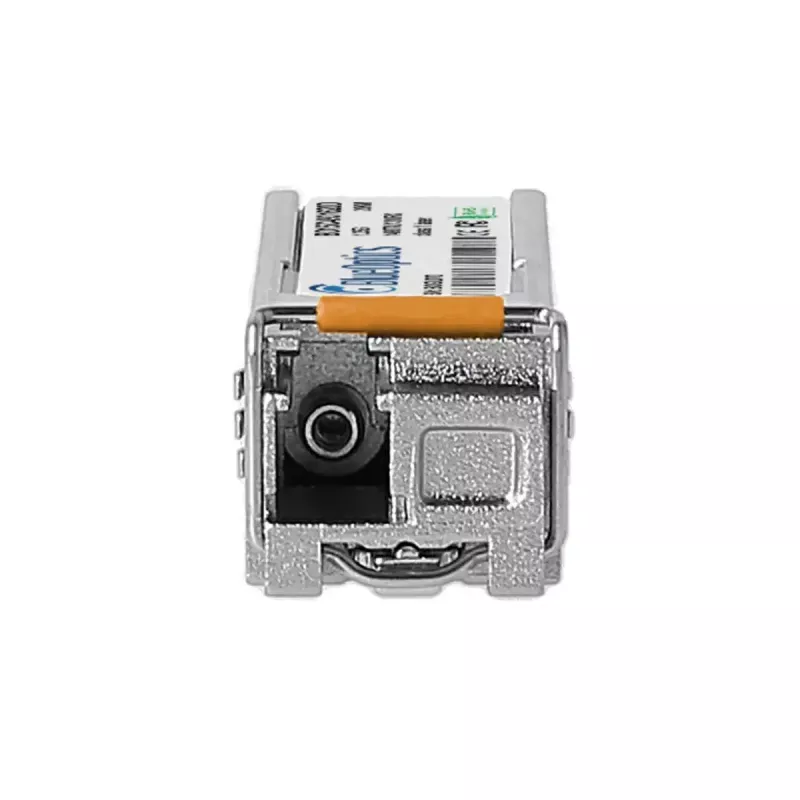

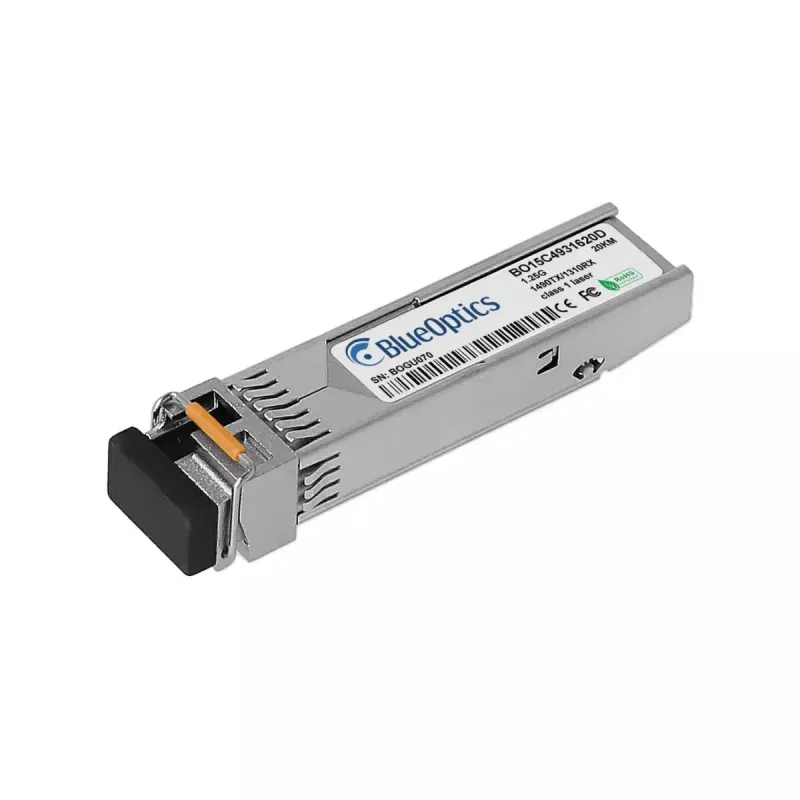

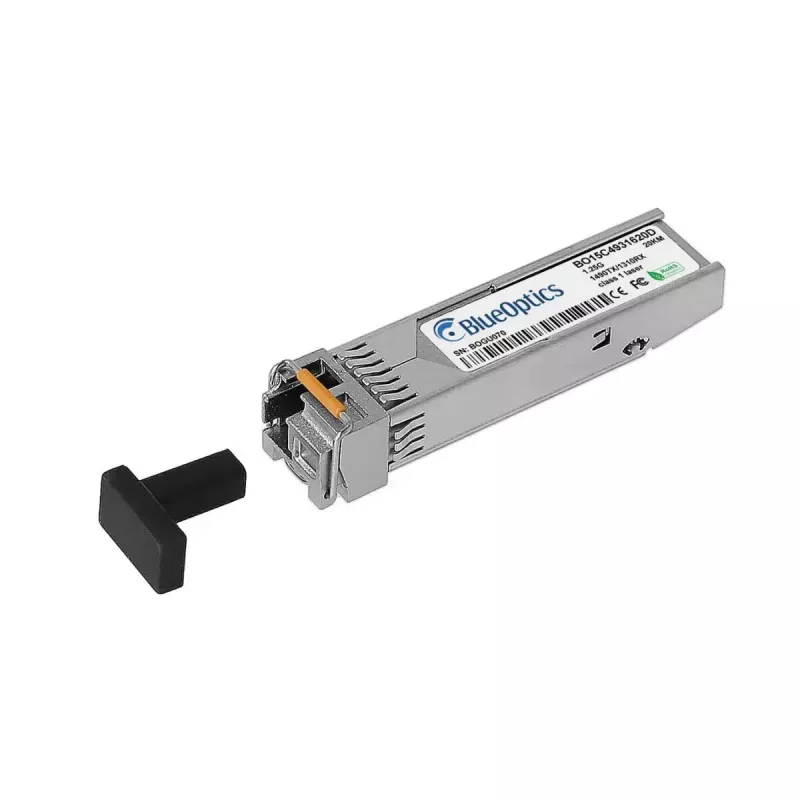

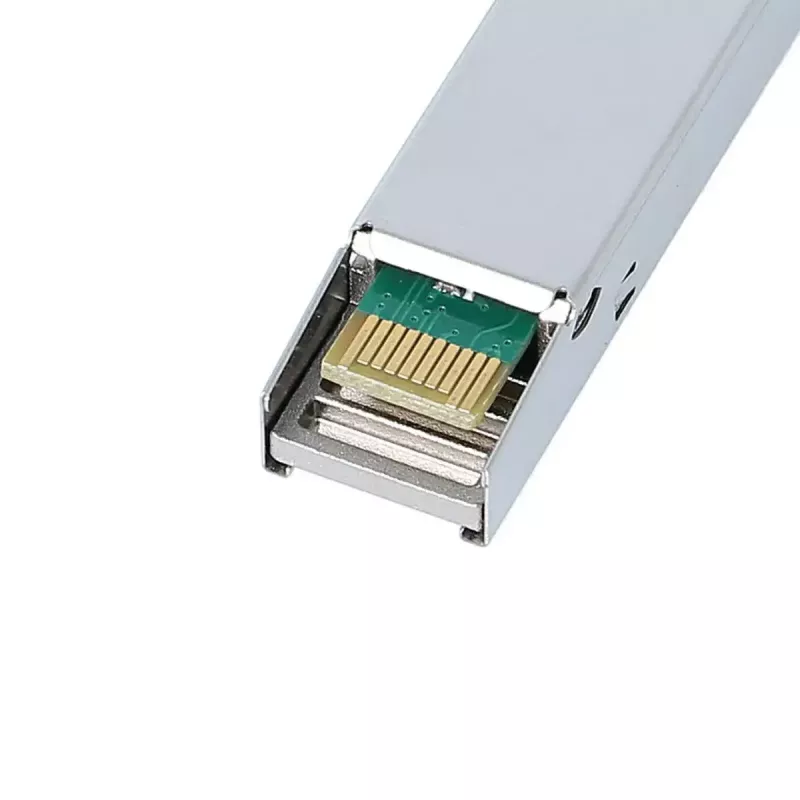

SFP modulis BlueOptics SFP-17B-BO 1250 Mbit/s vienmodis šviesolaidis

„BlueOptics SFP-17B-BO“ yra vieno prievado SFP šviesolaidinis siųstuvas-imtuvas, skirtas 1,25 Gbit/s (1250 Mbit/s) tinklams. Jis naudoja metalinį korpusą, maitinamas 3,3 V įtampa ir sveria apie 3 g. Modulis įgyvendina dvikryptę 1000BASE-BX-D architektūrą su atskirais siuntimo ir priėmimo bangų ilgiais vienmodžiui šviesolaidžiui ir LC simplex jungtimi, atitinkančia MSA standartus. Jis skirtas naudoti tinklo įrangoje, palaikančioje su RAD SFP-17b suderinamus siųstuvus-imtuvus, ir užtikrina optinį ryšį iki maždaug 20 km, priklausomai nuo šviesolaidžio ir sistemos parametrų.

Privalumai

Šis siųstuvas-imtuvas užtikrina suderinamumą su įprastomis RAD SFP-17b platformomis, laikydamasis MSA mechaninių ir elektrinių standartų, todėl jį galima lengvai pakeisti. Metalinis korpusas padidina mechaninį atsparumą ir šilumos išsklaidymą. Įmontuota skaitmeninė diagnostika (DDM/DOM, kai palaiko pagrindinė įranga) teikia realaus laiko veikimo duomenis, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo/įėjimo galia ir temperatūra, kad būtų lengviau stebėti ir šalinti triktis.

Tinkamas naudoti

• Gigabit Ethernet ryšiams per vienmodį šviesolaidį (1000BASE-BX-D)
• Ilgo nuotolio jungtims iki maždaug 20 km (priklauso nuo sistemos)
• Jungikliuose, maršrutizatoriuose, medijos keitikliuose ir suderinamoje RAD įrangoje
• Aplinkose, kuriose reikalingas DDM/DOM stebėjimas nuotolinei diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos kištukinis)
• Duomenų sparta: 1250 Mbit/s (1,25 Gbit/s)
• Optinis tipas: Vienmodis šviesolaidis, dvikryptis (BX-D) su atskirais Tx/Rx bangų ilgiais
• Jungtis: LC simplex
• Maitinimo įtampa: 3,3 V
• Korpusas: Metalinis
• Tipinis nuotolis: iki ~20 km (priklauso nuo šviesolaidžio ir biudžeto)
• Svoris: ~3 g
• Skaitmeninė diagnostika: palaikoma (DDM/DOM), kai įgalina pagrindinė įranga

Kaip naudoti

Išjunkite pagrindinį įrenginį, jei rekomenduoja gamintojas, įstatykite SFP siųstuvą-imtuvą į suderinamą SFP lizdą, kol jis tvirtai užsifiksuos, ir, jei yra, užfiksuokite laikiklius. Prijunkite LC simplex vienmodžio šviesolaidžio šuolį prie modulio, atsižvelgdami į teisingą Tx/Rx kryptį dvikrypčiam ryšiui. Įsitikinkite, kad pagrindinis įrenginys atpažįsta modulį ir kad ryšio parametrai (greitis, dvipusis režimas ir DDM palaikymas) atitinka tinklo konfigūraciją. Jei yra galimybė, patikrinkite optinės galios lygius ir diagnostiką per pagrindinio įrenginio valdymo sąsają.

Rekomendacijos

Naudokite aukštos kokybės vienmodį šviesolaidį ir LC šuolius, laikykite švarius optinius galus, įsitikinkite, kad pagrindinė įranga palaiko su RAD SFP-17b suderinamus BX-D siųstuvus-imtuvus ir DDM/DOM, jei reikalinga diagnostika. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir nenaudojamus siųstuvus-imtuvus laikykite apsauginiuose dangteliuose, kad išvengtumėte užteršimo.
