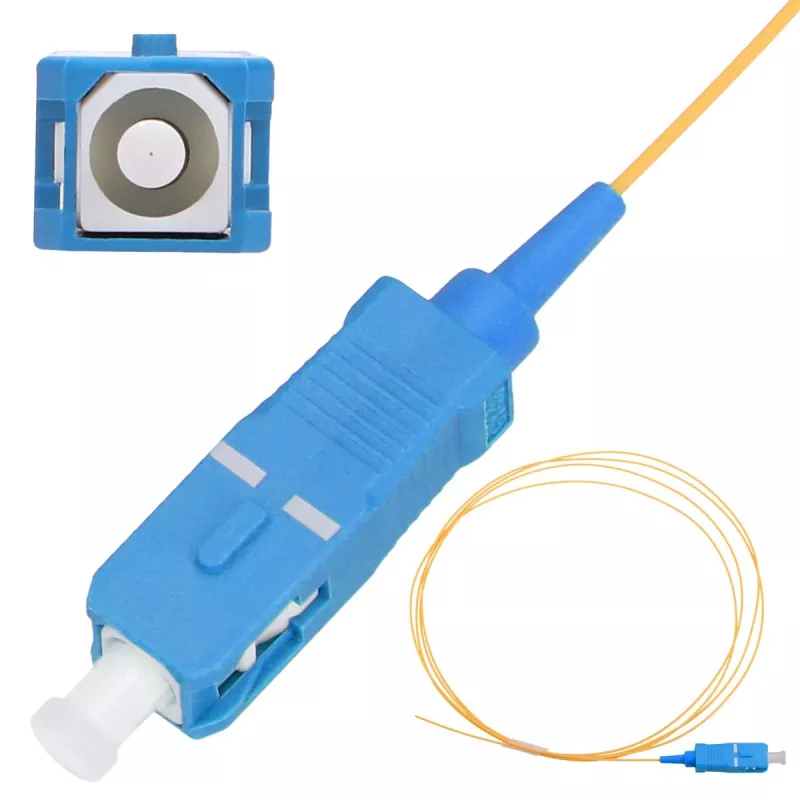

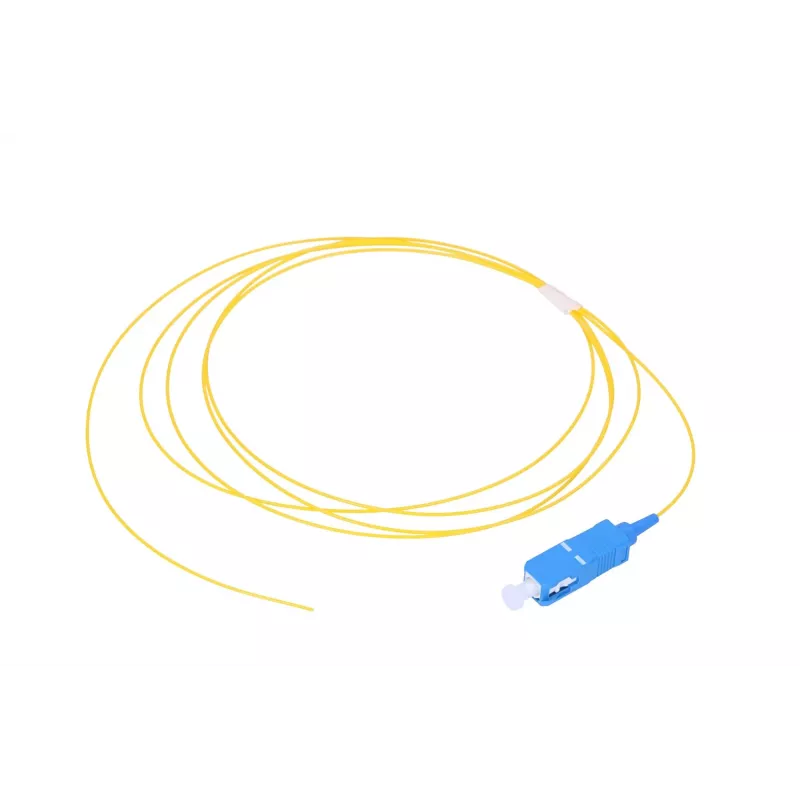

Pigtail Extralink SC/UPC vienmodis G.657.A1 900µm FTTH kabelis 3 m

Šis Extralink pigtail yra gamykloje užbaigtas optinis pluoštas, skirtas šviesolaidžio iki namų (FTTH) įrengimui ir kompaktiškoms sujungimo aplinkoms. Jis naudoja lenkimams nejautrų vienmodį G.657.A1 pluoštą su 900 µm laisvu vamzdeliu ir SC/UPC jungtimi viename gale. 3 metrų ilgis suteikia pakankamai atsargos suvirinimui ir terminavimui skirstomosiose dėžėse, optiniuose skirstomuosiuose rėmuose ir mažose spintose, sumažindamas mechaninį įtempimą ir signalo nuostolius dėl aštrių lenkimų.

Privalumai

G.657.A1 lenkimams nejautrus pluoštas sumažina slopinimą, kai kabelis vedamas per ankštus posūkius ir ribotas erdves, padidindamas patikimumą FTTH diegimuose. 900 µm konstrukcija užtikrina lankstų tvarkymą lydant ir terminuojant, nereikalaujant per didelio apvalkalo nuėmimo ar armavimo. SC/UPC jungtis suteikia stabilų, mažo atspindžio vienmodį sujungimą, suderinamą su standartinėmis SC prievadais skirstomuosiuose skyduose ir kliento įrangoje. 3 m ilgis subalansuoja patogumą vidiniam vedimui su minimaliu pluošto pertekliumi korpusuose.

Tinkamas naudoti

• FTTH galutiniams sujungimams ir namų/kliento patalpų šviesolaidiniams ryšiams
• Pigtail suvirinimui lydymo jungčių padėkluose ir movose
• Terminavimui skirstomuosiuose skyduose ar optiniuose rėmuose telekomunikacijų patalpose ir gatvės spintose
• Jungtims tarp šviesolaidinės įrangos, kur reikalingi kompaktiški, lankstūs vienmodžiai pigtail

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1 (lenkimams nejautrus)
• Kabelio konstrukcija: 900 µm sandarus/laisvas vamzdelis, tinkamas FTTH pigtail
• Jungties tipas: SC/UPC ant pigtail galo
• Ilgis: 3 m
• Naudojimo aplinka: vidaus FTTH korpusai, lydymo padėklai, skirstomieji skydui
• Tipinis naudojimas: lydymo suvirinimo terminavimas vienmodžiams tinklams

Kaip naudoti

Paruoškite tiekimo pluoštą ar magistralę, nuvalydami ir nuskeldami pagal lydymo suvirintuvo gamintojo instrukcijas. Nuimkite 900 µm dangą pagal poreikį, tada atlikite lydymo suvirinimą tarp pigtail ir sumontuoto pluošto arba įstatykite SC/UPC jungtį į skirstomojo skyduo lizdą, jei naudojate iš anksto užbaigtas jungtis. Veskite pigtail korpuso viduje švelniais lenkimais, laikydamiesi G.657.A1 specifikacijų lenkimo spindulių, ir pritvirtinkite pluoštą lydymo padėkluose arba kabelių raiščiais, kad išvengtumėte įtempimo suvirinimo vietoje ar jungtyje.

Rekomendacijos

Naudokite standartinius pluošto tvarkymo įrankius ir saugos procedūras: laikykite jungtis ir nuskeltus pluošto galus švarius, venkite aštrių lenkimų ir per didelės traukimo jėgos, o perteklinį pigtail ilgį laikykite skirtuose lydymo padėkluose. Patikrinkite optinius nuostolius po suvirinimo ir jungties įstatymo naudodami OTDR arba galios matuoklį, kad patvirtintumėte priimtiną slopinimą.
