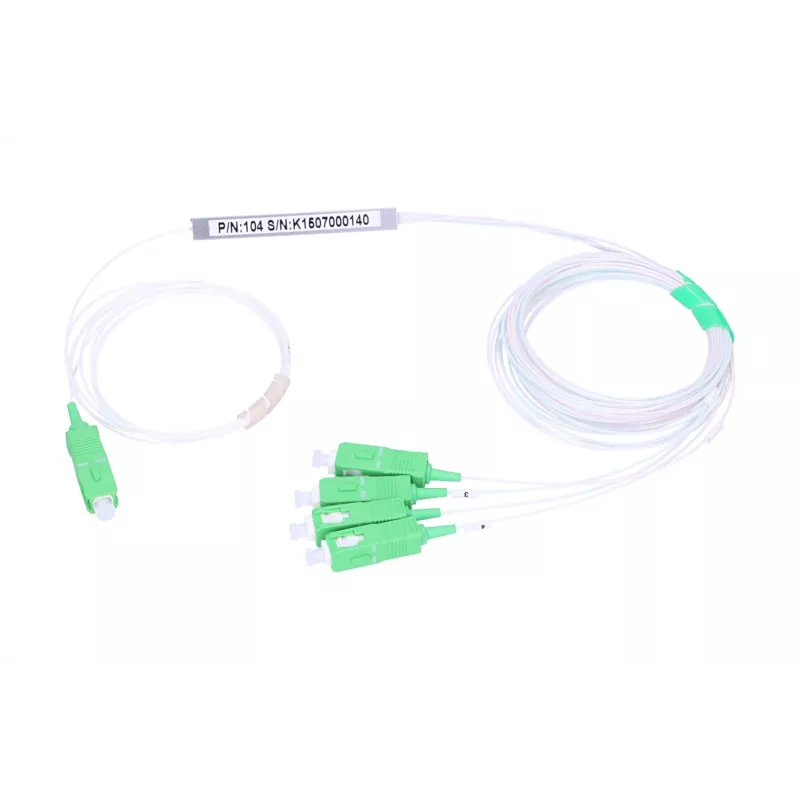

Extralink PLC skaidulų skirstytuvas 1:4 SC/APC 0.9 mm 1,5 m žalia balta

Extralink PLC 1:4 skaidulų skirstytuvas yra pasyvus optinis įrenginys, skirtas FTTH tinklams. Jis padalija vieną įeinantį optinį signalą į keturis išėjimus be aktyvios elektronikos. Įrenginys naudoja PLC (planar lightwave circuit) technologiją su simetrišku 1:4 galios paskirstymu ir yra įdėtas į kompaktišką plieninę dėžutę, tinkamą montuoti skirstytuvuose ir optinėse jungiamosiose dėžutėse. Pigtailas pagamintas iš 0,9 mm pluošto, o kabelio ilgis – 1,5 m; jungtys yra SC/APC. Gaminys tiekiamas lizdinėje pakuotėje, kuri apsaugo nuo kabelio susipainiojimo. Korpuso ir kabelio spalvos – žalia ir balta, atitinkančios pramonės spalvinį kodavimą, kad būtų lengva identifikuoti.

Privalumai

PLC skirstytuvas užtikrina vienodą ir stabilų galios paskirstymą per keturis išėjimus, pasižymi mažais įterpimo nuostoliais ir nereikalauja išorinio maitinimo. Kompaktiškas plieninis korpusas leidžia lengvai montuoti standartiniuose optiniuose skirstomuosiuose skyduose ir jungiamosiose dėžutėse. 0,9 mm pigtailas suteikia lankstumo sujungimams ir kabelių trasavimui skirstomuosiuose skyduose, o SC/APC jungtys užtikrina mažą atspindžio nuostolį ten, kur to reikia. Lizdinė pakuotė apsaugo pigtailą ir palengvina montavimą.

Tinka

• FTTH (fiber-to-the-home) pasyviems optiniams tinklams
• Vieno optinio signalo padalijimui keturiems abonentams ar įrenginiams
• Montavimui optinėse skirstomosiose dėžutėse, jungiamosiose dėžutėse ir mažuose skirstytuvuose
• Vidiniams kabeliams ir sujungimams, kai reikia 0,9 mm pigtailų

Pagrindinės specifikacijos

• Tipas: PLC optinis skirstytuvas
• Skirstymo santykis: 1:4 (simetriškas)
• Pigtailo skersmuo: 0,9 mm
• Jungties tipas: SC/APC
• Kabelio ilgis: 1,5 m
• Korpusas: kompaktiška plieninė dėžutė
• Spalva: žalia, balta
• Pakuotė: lizdinė pakuotė

Kaip naudoti

Pritvirtinkite kompaktišką plieninį korpusą tinkamame optiniame skirstomajame skyde ar jungiamojoje dėžutėje. Nutieskite 0,9 mm pigtailą ir užfiksuokite, kad nebūtų įtempimo pluoštui. Sujunkite arba suvirinkite įeinantį pluoštą iš optinės linijos prie skirstytuvo įėjimo SC/APC jungties ir prijunkite keturis išėjimo SC/APC jungtis prie abonentinių linijų arba tolesnės įrangos. Laikykitės tinkamo pluošto lenkimo spindulio ir po montavimo patikrinkite optinius nuostolius galios matuokliu arba OTDR.

Rekomendacijos

Su 0,9 mm pigtailu elkitės atsargiai, venkite staigių lenkimų; laikykitės standartinių optinių skaidulų saugos ir montavimo procedūrų. Naudokite SC/APC suderinamas jungtis ir po montavimo patikrinkite kiekvieno išėjimo optinę galią bei atspindžio nuostolius.
