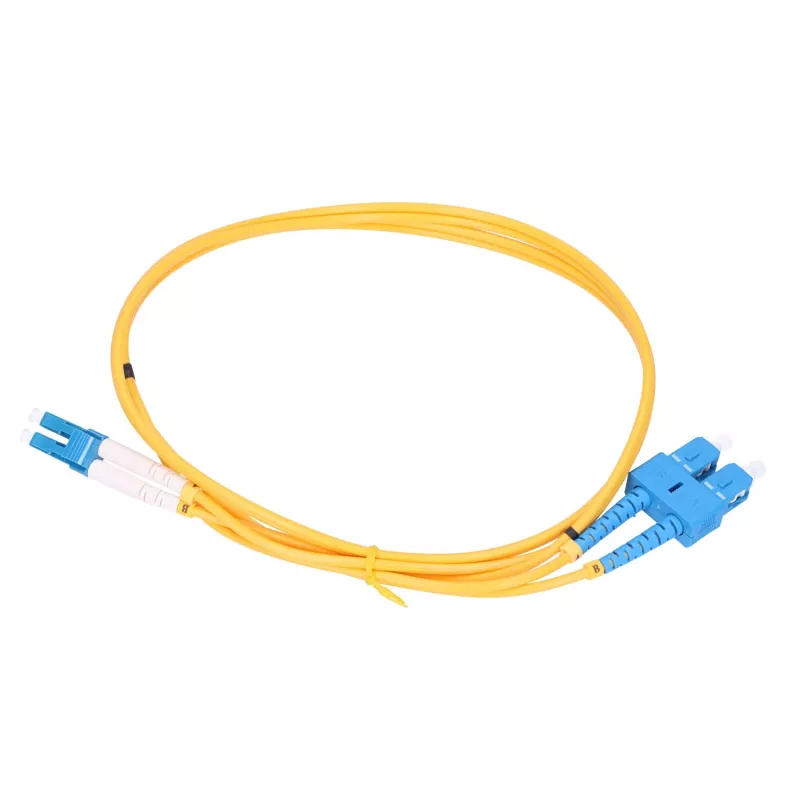

Extralink InfiniBand / šviesolaidinis kabelis EX.3678, FTTH G.657.A1, 5 m, SC į LC, pilnas dupleksas, geltonas

Šis Extralink EX.3678 vienmodis šviesolaidinis kabelis skirtas FTTH įrenginiams ir trumpų nuotolių optiniams ryšiams. 5 m ilgio kabelis su G.657.A1 skaidulomis užtikrina geresnį lenkimo atsparumą, palyginti su standartinėmis vienmodėmis skaidulomis, todėl puikiai tinka montuoti ankštose erdvėse. Viename gale yra SC, o kitame – LC jungtis, užtikrinanti pilną duplekso perdavimą ir leidžianti lengvai sujungti skirtingų tipų optinę įrangą, pvz., jungiklius, medijos keitiklius, OLT ir ONU/ONT.

Privalumai

Kompaktiškas 3,0 mm apvalkalas kartu su G.657.A1 vienmode skaidula suteikia patikimą signalo vientisumą ir didesnį lenkimo atsparumą sudėtingose trasose. SC–LC jungčių konfigūracija leidžia lengvai integruoti įrenginius su skirtingais jungčių tipais, o pilnas dupleksas užtikrina vienu metu vykstantį siuntimą ir priėmimą. Geltonas apvalkalas atitinka standartinį vienmodių kabelių spalvų kodavimą, supaprastindamas identifikavimą kabelių ryšuliuose.

Kur naudoti

• FTTH įvadinėms ir vidaus jungtims tarp OLT ir ONU/ONT
• Jungtims tarp optinių jungiklių, maršrutizatorių ir medijos keitiklių
• Trumpo nuotolio magistralėms ar įrangos sujungimams duomenų centruose ir telekomunikacijų stelažuose
• InfiniBand ar kitoms vienmodėms optinėms jungtims, kurioms reikia SC–LC konfigūracijos

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.657.A1
• Ilgis: 5 m

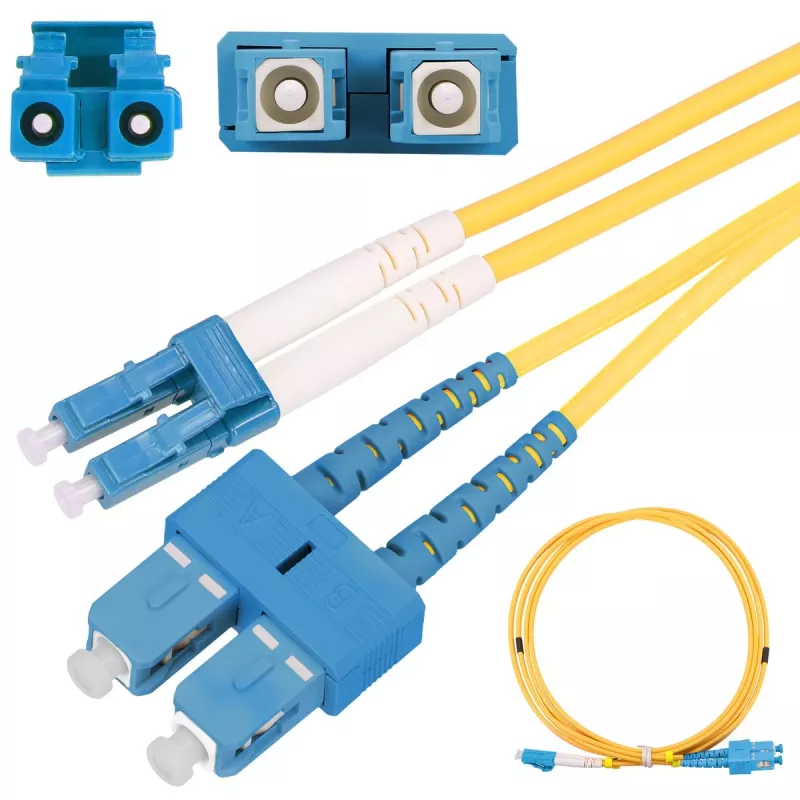

• Jungčių tipai: SC (vienas galas) į LC (kitas galas)
• Perdavimas: pilnas dupleksas (atskiri Tx/Rx kanalai)
• Apvalkalo spalva: geltona (vienmodžių standartas)
• Kabelio skersmuo: 3,0 mm

Naudojimo instrukcija

Prieš montuodami patikrinkite jungčių galus ir, jei reikia, nuvalykite, kad išvengtumėte signalo nuostolių dėl užterštumo. Tiesdami kabelį venkite aštrių lenkimų; nors G.657.A1 skaidulos toleruoja mažesnį lenkimo spindulį nei standartinės vienmodės skaidulos, stenkitės išlaikyti lygias kreives ir vengti užlinkimų. Įjunkite SC jungtį į SC adapterį ar įrangos prievadą, o LC jungtį į atitinkamą LC prievadą, užtikrindami teisingą orientaciją ir patikimą fiksaciją. Po prijungimo patikrinkite ryšio būseną ir optinės galios lygius tinkama matavimo įranga.

Rekomendacijos

Siekiant ilgalaikio patikimumo, venkite dažno kabelio lenkimo prie jungčių ir pritvirtinkite kabelį, kad sumažintumėte mechaninį įtempimą. Kai jungtys nenaudojamos, naudokite apsauginius gaubtelius ir laikykitės įrangos gamintojo nurodymų dėl prievadų priežiūros ir optinių galios biudžetų.
