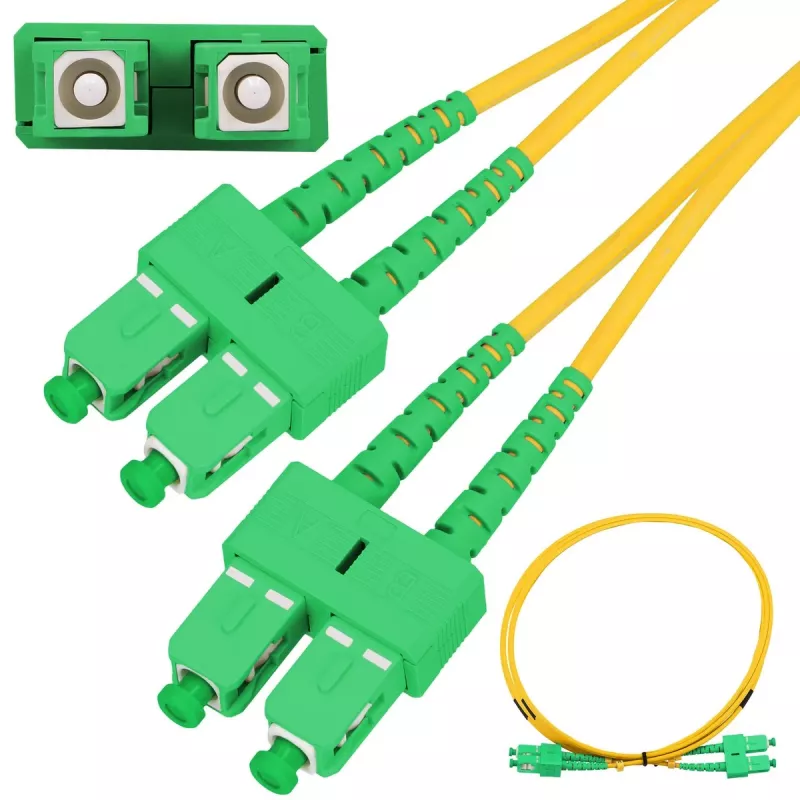

Patchcord Extralink SC/APC–SC/APC vienmodis dupleksas G.652D 3mm 5m

Šis Extralink gamykloje užbaigtas vienmodis dupleksinis šviesolaidinis patchcordas skirtas patikimiems optiniams ryšiams FTTH, telekomunikacijų ir duomenų perdavimo aplinkose. Kabelis turi SC/APC jungtis abiejuose galuose, 3 mm išorinį apvalkalą ir G.652D optinį pluoštą, optimizuotą standartiniam vienmodžiam perdavimui. 5 m ilgio dupleksinė konfigūracija palaiko pilno duplekso jungtis tarp pataisų skydų, ONT/ONU, OLT ir kitos optinės įrangos.

Privalumai

SC/APC galų paviršiai užtikrina mažą atgalinę refleksiją ir stabilų sujungimą vienmodžiuose tinkluose. G.652D pluoštas užtikrina suderinamumą su 1310 nm sistemomis ir 10 Gbps spartos jungtimis, išlaikant mažą slopinimą įprastais prieigos tinklo atstumais. 3 mm skersmuo subalansuoja lankstumą ir mechaninę apsaugą, o iš anksto užbaigta dupleksinė konfigūracija supaprastina montavimą ir sumažina vietoje atliekamų užbaigimo darbų kiekį.

Tinka

• FTTH įvado ir vidaus patalpų kabeliavimui
• Jungtims tarp OLT ir ONU/ONT įrenginių
• Pataisų skydams ir optiniams skirstytuvams telekomunikacijų patalpose
• Šviesolaidiniams jungimams tarp jungiklių, medijos keitiklių ir optinių siųstuvų-imtuvų

Pagrindinės specifikacijos

• Jungties tipas: SC/APC – SC/APC dupleksas
• Pluošto tipas: Vienmodis G.652D
• Kabelio skersmuo: 3 mm
• Ilgis: 5 m
• Bangos ilgio suderinamumas: 1310 nm (tinka tipinėms vienmodėms sistemoms)
• Lenkimo spindulys: 30 mm
• Perdavimo režimas: Pilnas dupleksas

Kaip naudoti

Nutieskite patchcordą tarp dviejų optinių prievadų, prieš tai įsitikinę, kad jungtys yra švarios ir be dulkių. Sulygiuokite SC/APC jungtis su adapterio angomis ir stumkite, kol jos užsifiksuos spragtelėdamos; užtikrinkite, kad kampiniai poliruoti paviršiai tinkamai susijungtų su atitinkamais APC adapteriais, kad būtų išlaikyta maža atgalinė refleksija. Venkite staigių lenkimų prie jungčių apsaugų ir pritvirtinkite kabelį, kad sumažintumėte įtempimą užbaigimo vietose. Jungdami stovuose, perteklinį ilgį tvarkingai suvyniokite neviršydami nurodyto lenkimo spindulio.

Rekomendacijos

Reguliariai tikrinkite ir valykite jungčių galus patvirtintais šviesolaidžio valymo įrankiais prieš kiekvieną prijungimą. Išlaikykite lenkimo spindulį didesnį nei 30 mm visoje trasoje ir venkite aštrių kilpų. Naudokite tinkamą ženklinimą ir įtempimo mažinimą skirstomuosiuose skyduose, kad apsaugotumėte patchcordą ir išlaikytumėte optines charakteristikas.
