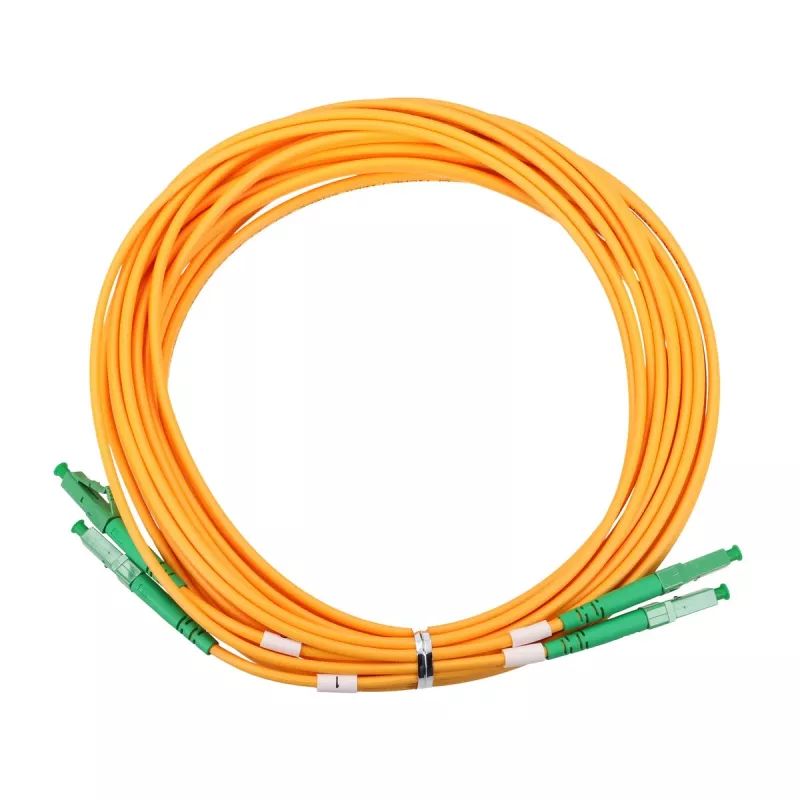

Skaidulinis šuoras Extralink LC/APC - LC/APC vienmodis dupleksas 9/125 µm G.657.A1 3 m

Šis „Extralink“ skaidulinis šuoras skirtas vienmodžių optinių linijų, pataisų skydų ir įrangos tarpusavio sujungimui. Dupleksinė konfigūracija su LC/APC jungtimis abiejuose galuose ir 3 m ilgiu leidžia tvarkingai sujungti OLT, ONU/ONT, komutatorius bei siųstuvus-imtuvus. Naudojamas G.657.A1 pluoštas (9/125 µm) sumažina lenkimo nuostolius, todėl šis šuoras tinka FTTH ir kitiems įrengimams, kur reikalingi ankšti posūkiai ar ribota erdvė.

Pagrindiniai privalumai

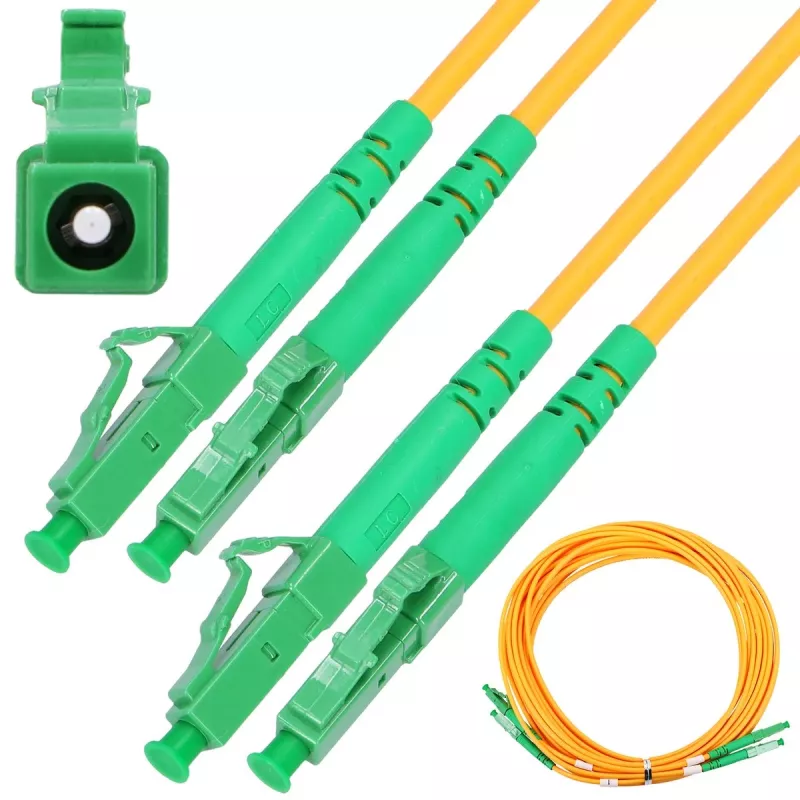

LC/APC kampiniai poliruoti jungtys užtikrina mažą atspindžio nuostolį ir patikimą sujungimą su standartiniais APC adapteriais. Dupleksinis formatas leidžia perduoti signalą dviem kanalais. G.657.A1 pluoštas pasižymi geresniu lenkimo atsparumu, palyginti su įprastu vienmodžiu pluoštu, todėl sumažėja signalo nuostoliai sudėtinguose trasavimo maršrutuose. 3 mm kabelio skersmuo suteikia pusiausvyrą tarp lankstumo ir mechaninės apsaugos, tinka stovų, skydų ir lizdų jungtims.

Kur naudojamas

• FTTH abonentų galiniams įrengimams ir namų instaliacijoms
• OLT, ONU/ONT ir medijos keitiklių tarpusavio sujungimui
• Pataisų skydams ir skirstomiesiems rėmams telekomunikacijų spintose bei duomenų centruose
• Jungtims tarp skaidulinių siųstuvų-imtuvų bei komutatorių ar maršrutizatorių

Pagrindinės techninės specifikacijos

• Pluošto tipas: vienmodis G.657.A1 (9/125 µm)

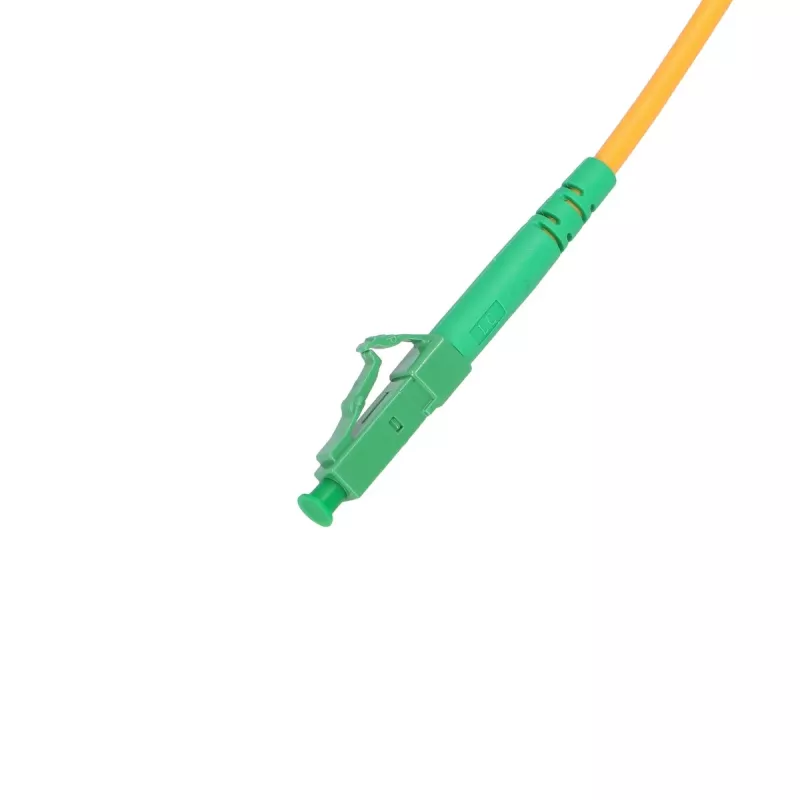

• Jungčių tipas: LC/APC – LC/APC dupleksas
• Kabelio konfigūracija: dupleksas, 2 pluoštai
• Kabelio išorinis skersmuo: 3,0 mm
• Ilgis: 3 metrai
• Poliravimo tipas: kampinis fizinis kontaktas (APC) – mažam atspindžio nuostoliui

Naudojimo rekomendacijos

Trasuokite šuorą tarp įrenginių arba tarp įrenginio ir pataisų skydo, vengdami aštrių užlenkimų. Pritvirtinkite kabelį kabelių valdymo loveliuose, jei yra galimybė. Sulygiuokite LC jungtis su adapteriu ar siųstuvo-imtuvo lizdu ir spauskite, kol užsifiksuos spragtelėjimas; įsitikinkite, kad APC galai atitinka jungiamąjį adapterį, kad būtų išlaikytas mažas atspindžio nuostolis. Dupleksiniams jungimams laikykitės siuntimo/priėmimo orientacijos, reikalingos įrangai. Neviršykite minimalaus lenkimo spindulio, rekomenduojamo G.657.A1 pluoštui, ir venkite kabelio gniuždymo ar per didelės tempimo apkrovos.

Prieš montuodami patikrinkite jungčių galus dėl užterštumo ir, jei reikia, nuvalykite patvirtintais skaidulų valymo įrankiais. FTHT įrengimuose naudokite įtempimo mažinimo elementus prie lizdų ir venkite trasavimo per vietas, kuriose yra didelis mechaninis krūvis. Nenaudojamus šuorus laikykite suvyniotus švelniomis kilpomis, o jungčių apsauginius dangtelius uždėkite, kai jos nėra prijungtos.
